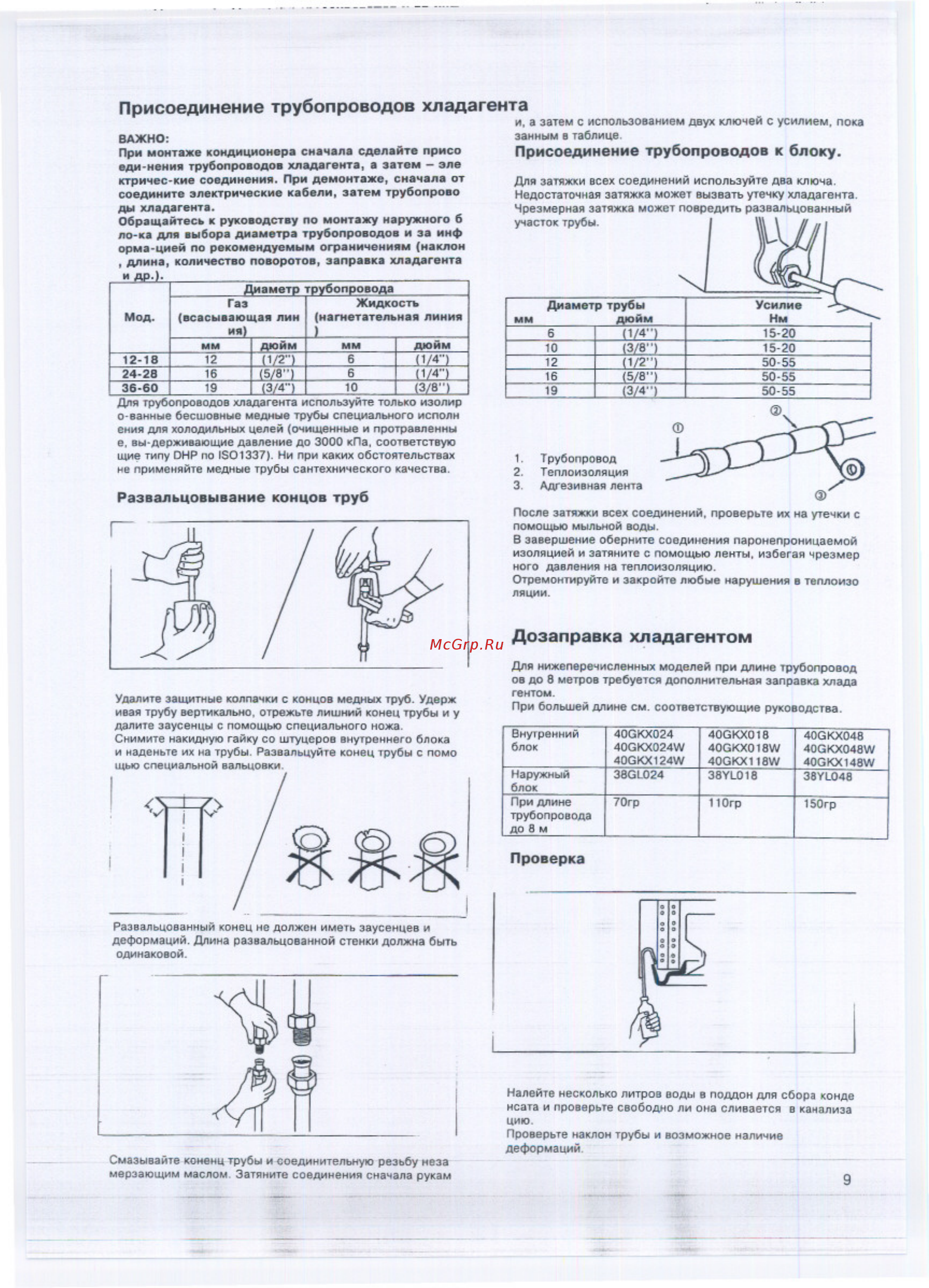

Присоединение трубопроводов хладагента и а затем с использованием двух ключей с усилием пока занным в таблице ВАЖНО При монтаже кондиционера сначала сделайте присо еди нения трубопроводов хладагента а затем эле ктричес кие соединения При демонтаже сначала от соедините электрические кабели затем трубопрово ды хладагента Обращайтесь к руководству по монтажу наружного б ло ка для выбора диаметра трубопроводов и за инф орма цией по рекомендуемым ограничениям наклон длина количество поворотов заправка хладагента Присоединение трубопроводов к блоку Для затяжки всех соединений используйте два ключа Недостаточная затяжка может вызвать утечку хладагента Чрезмерная затяжка может повредить развальцованный участок трубы Ш И п Диаметр трубопровода Жидкость Газ Мод всасывающая лин нагнетательная линия ИЯ мм ДЮЙМ мм дюйм 6 12 18 12 1 4 1 2 6 24 28 16 1 Ш 36 60 19 3 4 _ю 3 82 Для трубопроводов хладагента используйте только изолир о ванные бесшовные медные трубы специального исполн ения для холодильных целей очищенные и протравленны е вы держивающие давление до 3000 кПа соответствую щие типу ПНР по 1301337 Ни при каких обстоятельствах не применяйте медные трубы сантехнического качества мм Диаметр трубы дюйм 6 1 4 10 3 8 12 1 2 16 5 8 3 4 19 Усилие Нм 15 20 15 20 50 55 50 55 50 55 0 2 3 Развальцовывание концов труб Трубопровод Теплоизоляция Адгезивная лента О После затяжки всех соединений проверьте их на утечки с помощью мыльной воды В завершение оберните соединения паронепроницаемой изоляцией и затяните с помощью ленты избегая чрезмер ного давления на теплоизоляцию Отремонтируйте и закройте любые нарушения в теплоизо ляции Дозаправка хладагентом Для нижеперечисленных моделей при длине трубопровод ов до 8 метров требуется дополнительная заправка хлада тентом При большей длине см соответствующие руководства Удалите защитные колпачки с концов медных труб Удерж ивая трубу вертикально отрежьте лишний конец трубы и у делите заусенцы с помощью специального ножа Снимите накидную гайку со штуцеров внутреннего блока и наденьте их на трубы Развальцуйте конец трубы с помо щью специальной вальцовки Внутренний блок Наружный блок При длине трубопровода до 8 м 40СКХ024 40GKX024W 40GKX124W 38СЮ24 40СКХ018 40СКХ018 А 40СКХ1 18W 38УЬ018 40СКХ048 40СКХ048 40GKX148W 38УЮ48 70гр 11 Огр 150гр Проверка Развальцованный конец не должен иметь заусенцев и деформаций Длина развальцованной стенки должна быть одинаковой I Смазывайте коненц трубы и соединительную резьбу неза мерзающим маслом Затяните соединения сначала рукам Налейте несколько литров воды в поддон для сбора конде нсата и проверьте свободно ли она сливается в канализа цию Проверьте наклон трубы и возможное наличие деформаций 9
