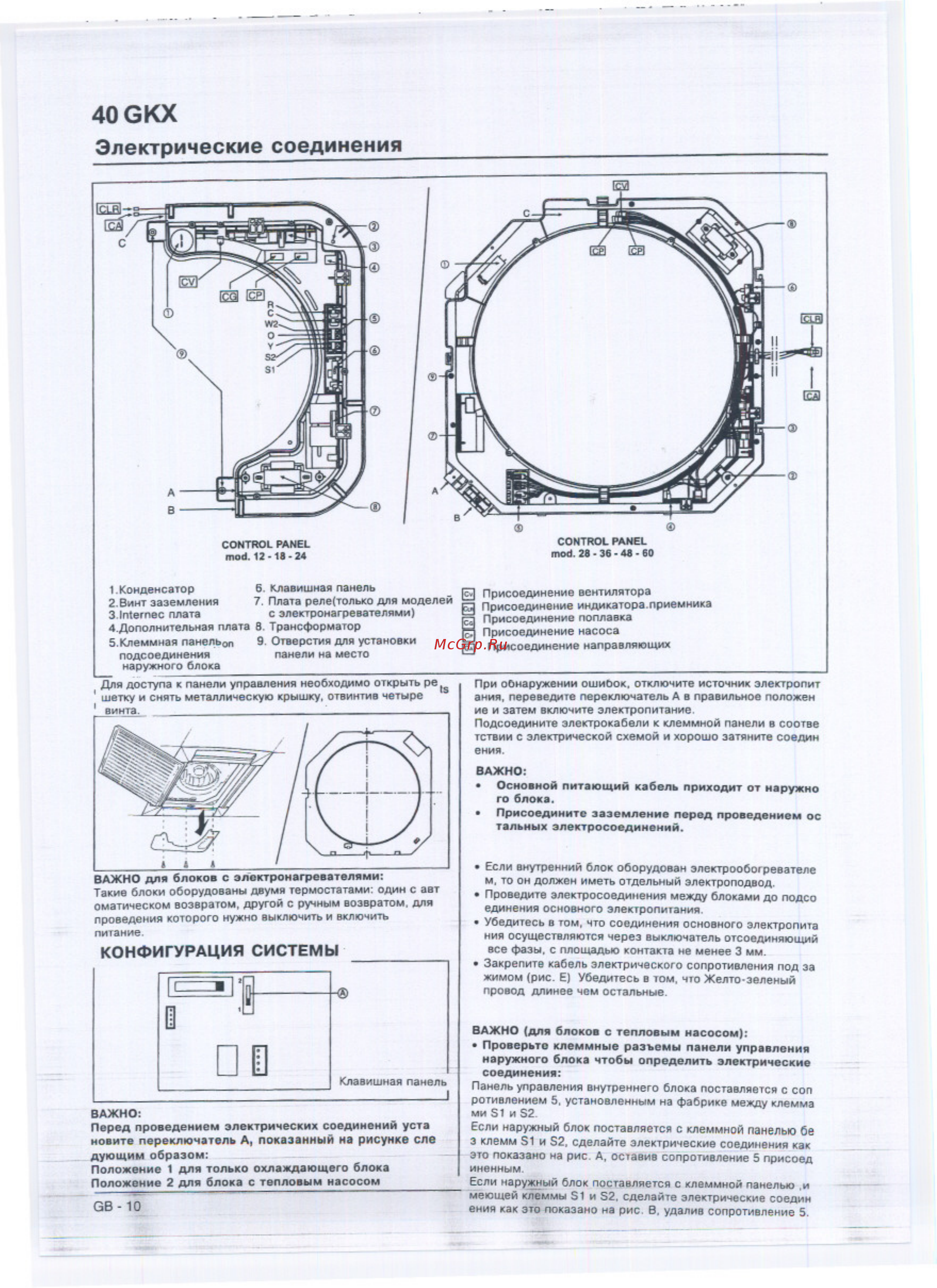

40GKX Электрические соединения Для доступа к панели управления необходимо открыть ре шетку и снять металлическую крышку отвинтив четыре При обнаружении ошибок отключите источник электролит амия переведите переключатель А в правильное положен ие и затем включите электропитание Подсоедините электрокабели к клеммной панели в соотве тствии с электрической схемой и хорошо затяните соедин ения ВАЖНО Основной питающий кабель приходит от наружно го блока Присоедините заземление перед проведением ос тальных электросоединений ВАЖНО для блоков с электронагревателями Такие блоки оборудованы двумя термостатами один с авт оматическом возвратом другой с ручным возвратом для проведения которого нужно выключить и включить питание КОНФИГУРАЦИЯ СИСТЕМЫ ВАЖНО Перед проведением электрических соединений уста новите переключатель А показанный на рисунке еле дующим образом Положение 1 для только охлаждающего блока Положение 2 для блока с тепловым насосом ______________ GB 10 Если внутренний блок оборудован электрообогревателе м то он должен иметь отдельный электроподвод Проведите электросоединения между блоками до подсо единения основного электропитания Убедитесь в том что соединения основного электролита ния осуществляются через выключатель отсоединяющий все фазы с площадью контакта не менее 3 мм Закрепите кабель электрического сопротивления под за жимом рис Е Убедитесь в том что Желто зеленый провод длинее чем остальные ВАЖНО для блоков с тепловым насосом Проверьте клеммные разъемы панели управления наружного блока чтобы определить электрические соединения Панель управления внутреннего блока поставляется с con ротивлением 5 установленным на фабрике между клемма ми S1 и S2 Если наружный блок поставляется с клеммной панелью бе з клемм S1 и S2 сделайте электрические соединения как это показано на рис А оставив сопротивление 5 присоед иненным Если наружный блок поставляется с клеммной панелью и меющей клеммы S1 и S2 сделайте электрические соедин ения как это показано на рис В удалив сопротивление 5
