C.I.B. UNIGAS - M039168NC
24
Регулирование расхода воздуха и газа
Регулирование - общее описание
z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.
z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.21.
z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
z И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура
уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.
Производить далее регулировку, в зависимости от типа установленного сервопривода.
Процедура регулирования

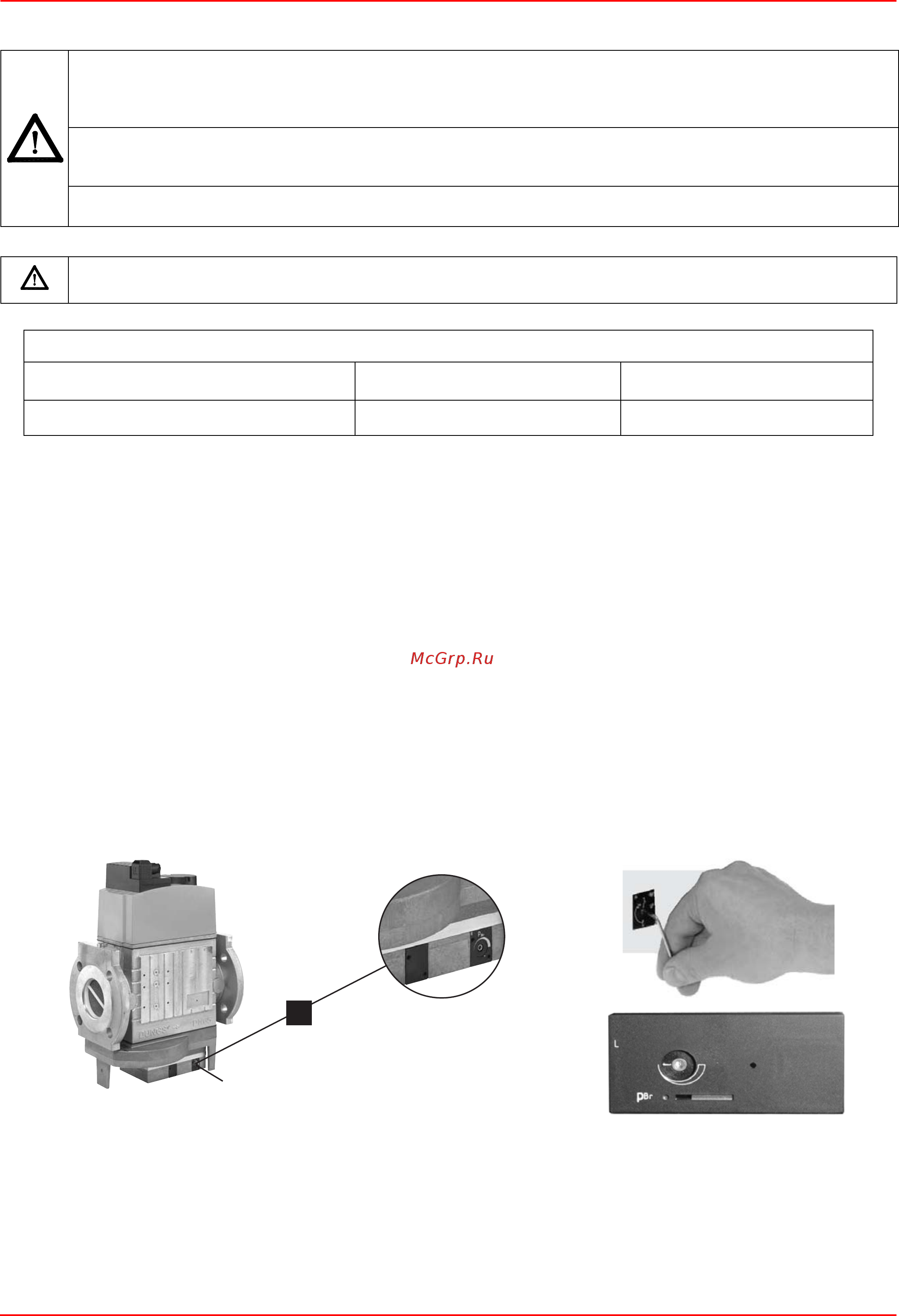

Для изменения настройки горелки во время испытаний на рабочем месте, придерживаться ниже приведенных процедур. На
клапанной группе DUNGS MBC..SE, установить регулятор давления на выходе на 1/3 его хода, используя шестигранный ключ
на 2,5 мм.
1 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок
большого пламени сервопривода, в положение соответствующее положению кулачка малого
пламени (с тем, чтобы
горелка работала на малой мощности).
2 Кулачок IV (“кулачок ограничения хода”) должен быть отрегулирован на положение, которое по значению немного больше
значения кулачка III - для ограничения мощности во время первых секунд возникновения пламени;
ПРИМЕЧАНИЕ: смещение кулачка IV должно следовать за смещением кулачка III (увеличиваться или уменьшаться на
такое же значение).
ВНИМАНИЕ
: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с недостаточным
расходом воздуха
(опасность образования монооксида углерода); том случае, если это произойдет, необходимо уменьшить медленно
подачу газа и вернуться к нормальным показателям продуктов выброса
ВНИМАНИЕ! ОПЛОМБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ!
ГАРАНТИЯ НА ДЕТАЛЬ ТЕРЯЕТСЯ!
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение CO
2
(%) Рекомендуемое значение O
2
Природный газ 9 ÷ 10 3 ÷ 4.8
*OOFOTFDITLBOUTDIMàTTFM/P
"MMFOLFZOP
$MÏEFTJYQBOTNÉMFOP
$IJBWFFTBHPOBMFDBWBOS
1
#S
РЕГУЛЯТОР
