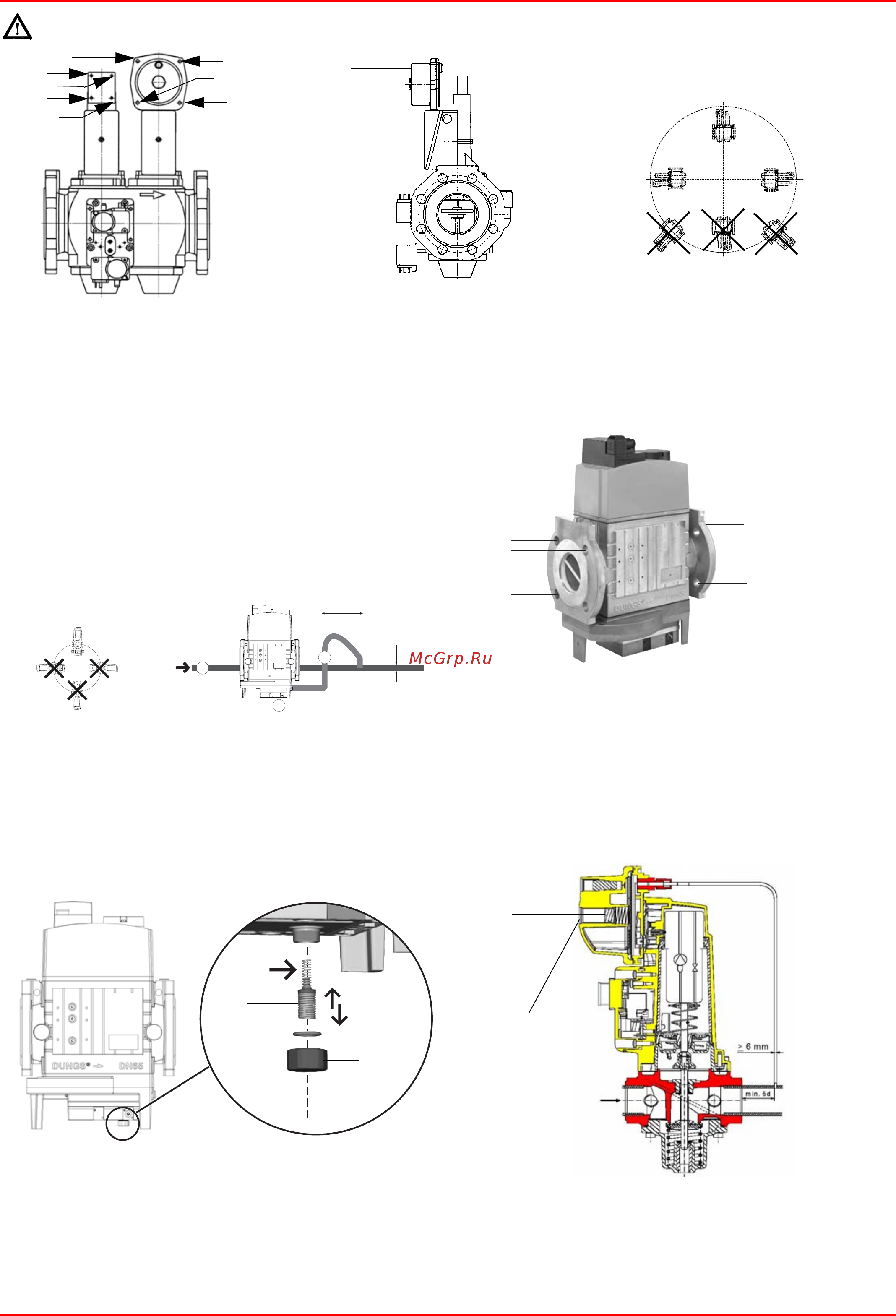

C.I.B. UNIGAS - M039168NC
18
ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!
МУЛЬТИБЛОК DUNGS MBC1900-3100-5000SE (Гpуппа клапанов с фланцами)
Диапазон регулирования давления
Диапазон регулирования давления, за клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Обозначения
1 пружина
2 заглушка
Рис. 7
Рис. 8
ПОЗИЦИИ ПРИ МОНТАЖЕ SIE-
MENS VGD..
Рис. 9
Монтаж
1. Вставить винты А
2. Установить прокладки
3. Затянуть винты В
4. Затянуть винты А + В
5. Обратить внимание на правильное расположение прокладки!
6. После монтажа проверить герметичность и работу
.
7. Демонтаж производить в обратном порядке.
Рис. 10
DUNGS MBC..SE Исполнительный механизм "SKP"
BS
BS
SKP1. SKP2.
BS
BS
SA
TP
7631z05/0101
ПОЗИЦИИ ПРИ
МОНТАЖЕ
ОПЦИЯ
10 = Импульсная трубка
njo/!6!y!EO
EO
2
22
21
"
#
#
"
#
#
"
"
1
2
2
1
