C.I.B. UNIGAS - M039168NC
16
Монтаж газовой рампы запальной горелки
Рампа запальной горелки уже смонтирована на горелке, но необходимо выполнить следующие подсоединения:
z от фильтра со стабилизатором к сети питания газа
z от клапана к основной газовой рампе, используя трубку, входящую в комплектацию горелки.

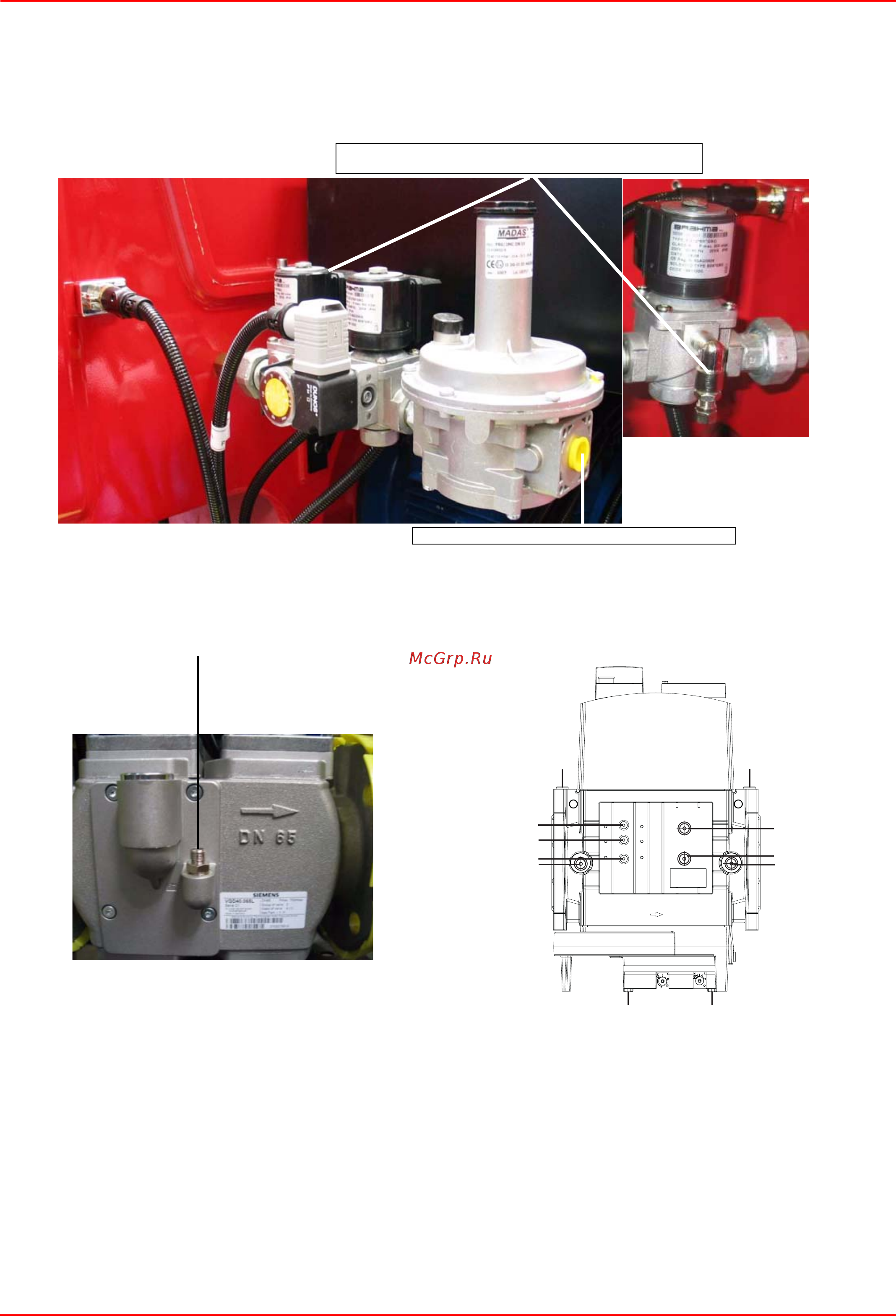

Рис. 5 - -подсоединение (3) трубки от рампы запальной горелки к клапанной группе основной газовой рампы
подсоединение к сети распределения газа
подсоединение от рампы запальной горелки к
клапанной группе основной рампы
3
SIEMENS VGD40..
DUNGS MBC3100-5000SE
