C.I.B. UNIGAS - M039168NC
32

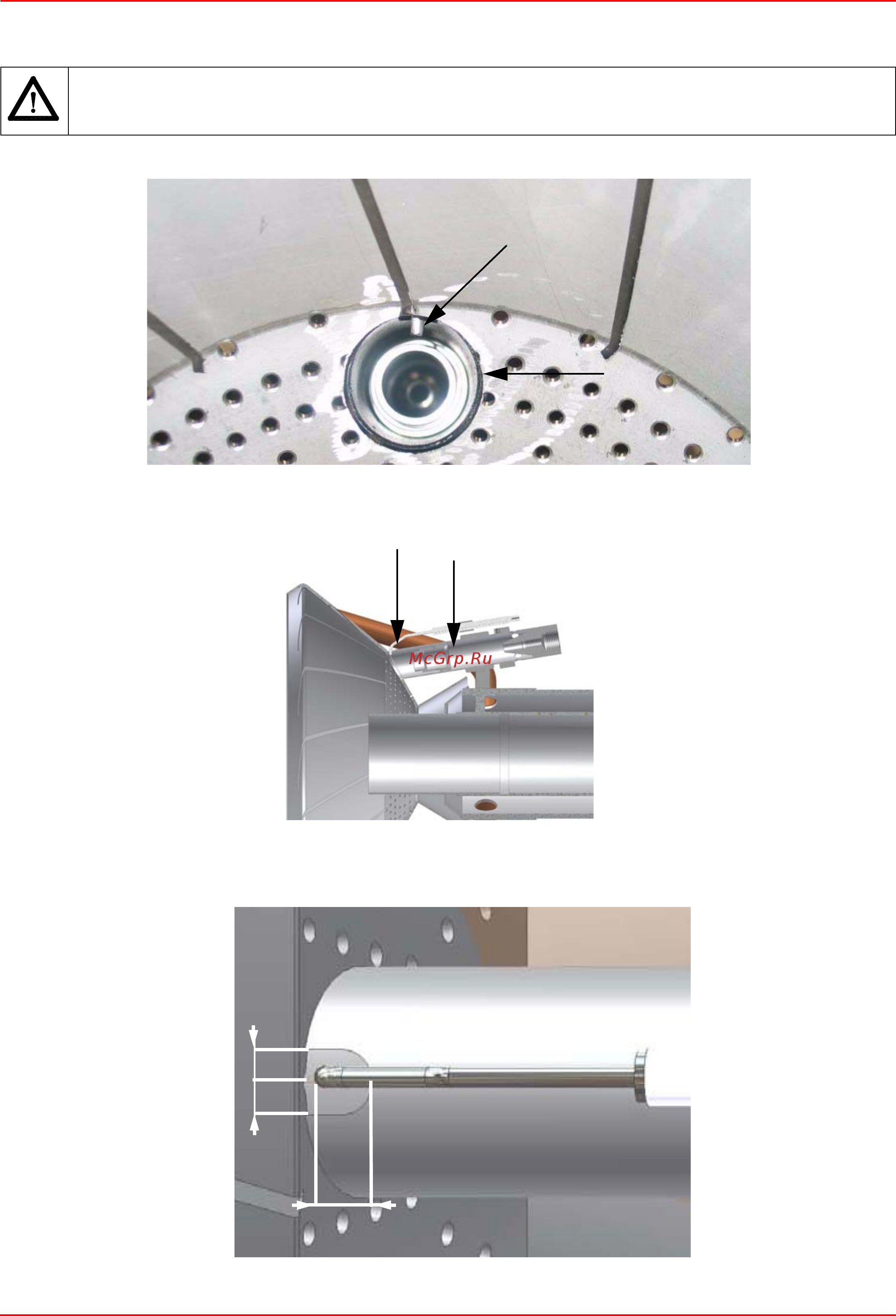

Регулиpовка положения Электpодов
ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головки сгорания.
Рис. 16 - Часть диффузора с запальной горелкой (Р) и запальным электродом (Е).
Рис. 17 - Часть головы сгорания с запальной горелкой (Р) и запальным электродом (Е)
Соблюдать размеры, указанные на рисунке
Рис. 18
ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода
с металлическими
частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa каждый раз после выполнения
каких-либо работ на голове сгорания.
E
P
E
P
5мм
=
=
