C.I.B. UNIGAS - M039168NC
17
Сборка основной газовой рампы
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:

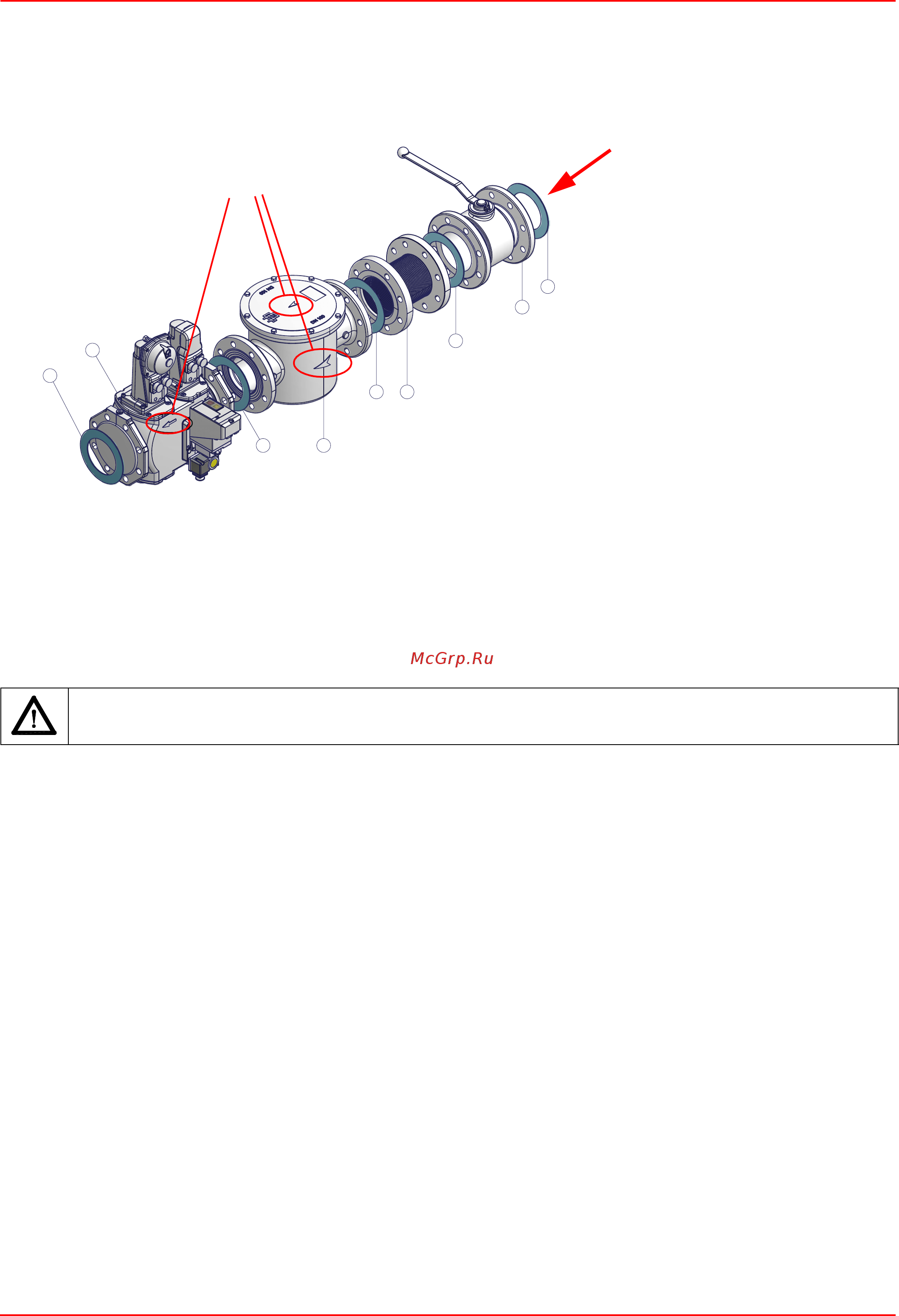

Рис. 6 - Пример газовой рампы
1) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 6), совместимую с
используемым газом,
2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление при монтаже каждого
элемента.
ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки -
не входят в стандартную поставку.
Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.
- рампы фланцевые с Multibloc Dungs MBC..SE 1900-3100-5000 или Siemens VGD40.. (группа фланцевых клапанов)
Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором
давления)
Монтаж
z Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);
z во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;
z на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;
z направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;
z убедиться в том, что болты на фланцах тщательно затянуты;
z проверить на герметичность подсоединения всех компонентов;
z убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)
z убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)
z Подсоединить трубку для отбора давления газа (на рисунке ТР) к соответствующим соединительным деталям,
расположенным на газопроводе, после газовых клапанов: давление газа должно отбираться на расстоянии равном
примерно 5 номинальным диаметрам трубопровода.
z
Подсоедините трубку для отбора давления газа (TP на рисунке) к специальным соединениям газопровода после газовых клапанов.
z
Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует
требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 6, необходимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
1A
5
1B
4
1C
21D
1E
3
Обозначение
1A..1E Прокладка
2 Фильтр газовый
3 Группа газового клапана
4 Антивибрационная муфта
5 Ручной кран для отсечения газа
стрелки “направление” длямонтажа
Сеть подачи газа
