C.I.B. UNIGAS - M039168NC
14

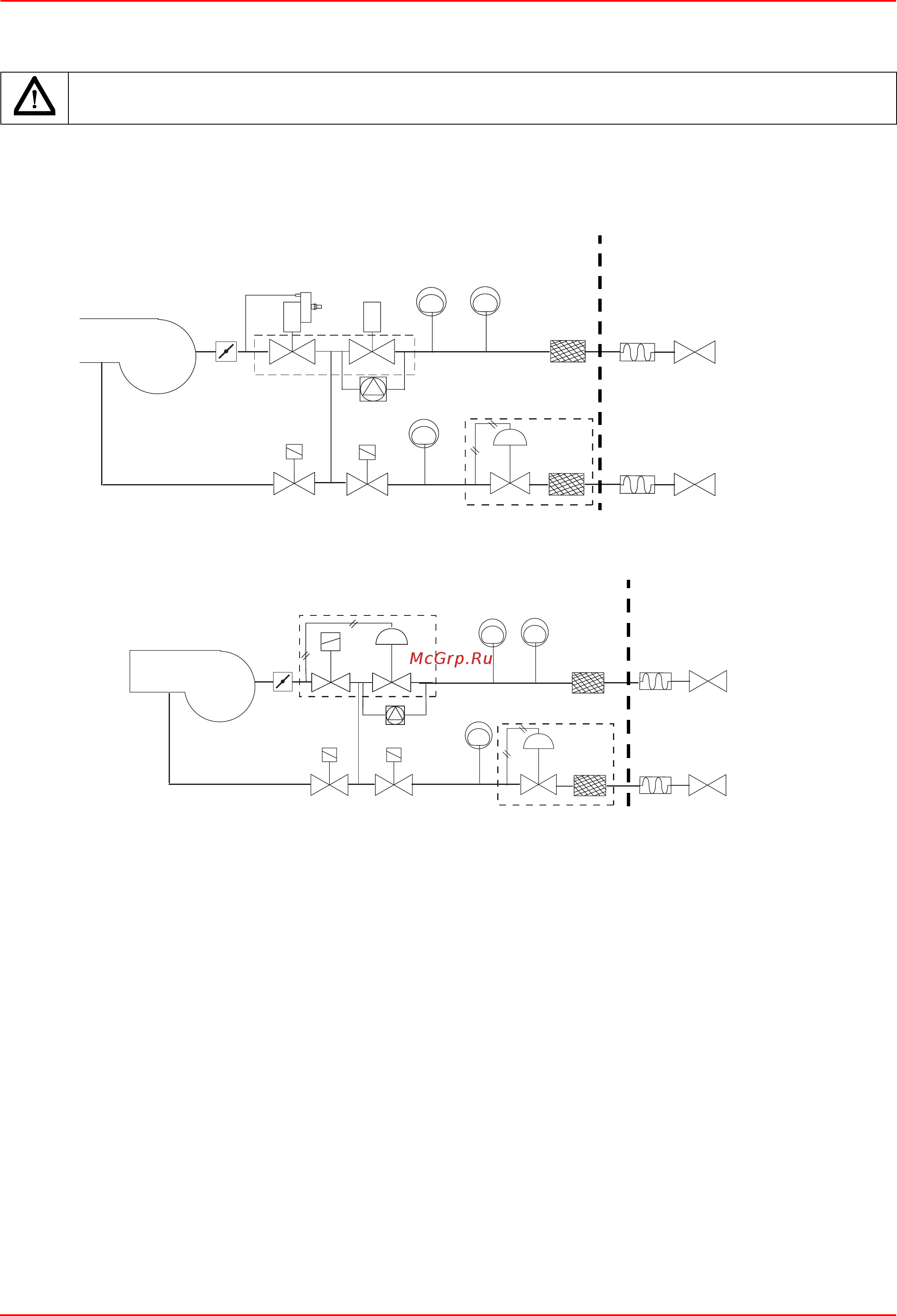

ПОДСОЕДИНЕНИЕ ГАЗОВЫХ РАМП
На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы
соответствуют нормам действующего законодательства.
ОбозначениЯ
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ
Газовая рампа 1: Газовая рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + блок
контроля герметичности VPS504 и рампа
запальной горелки
Газовая рампа 3 (DN65/80/100): Газовая рампа с группой клапанов MBC SE 1900/3100/5000(2 клапана + газовый
фильтр + стабилизатор давления) + блок контроля герметичности VPS504 и рампа запальной горелки
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности
4 Реле минимального давления газа
5 Реле максимального давления газа (опция)
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран газа
10 Группа клапанов VGD
14 Стабилизатор давления со
встроенным фильтром
15 Клапан газовый запальной горелки
18 Группа клапанов MBС (2”, со встроенным фильтром)
19 Группа клапанов МВС (Ду65/80/100)
1
2
45
678
11
15 15
4
78
14
3
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
3
54
7
8
15 15
4
7
8
14
6
19
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
