C.I.B. UNIGAS - M039168NC
15
ОбозначениЯ

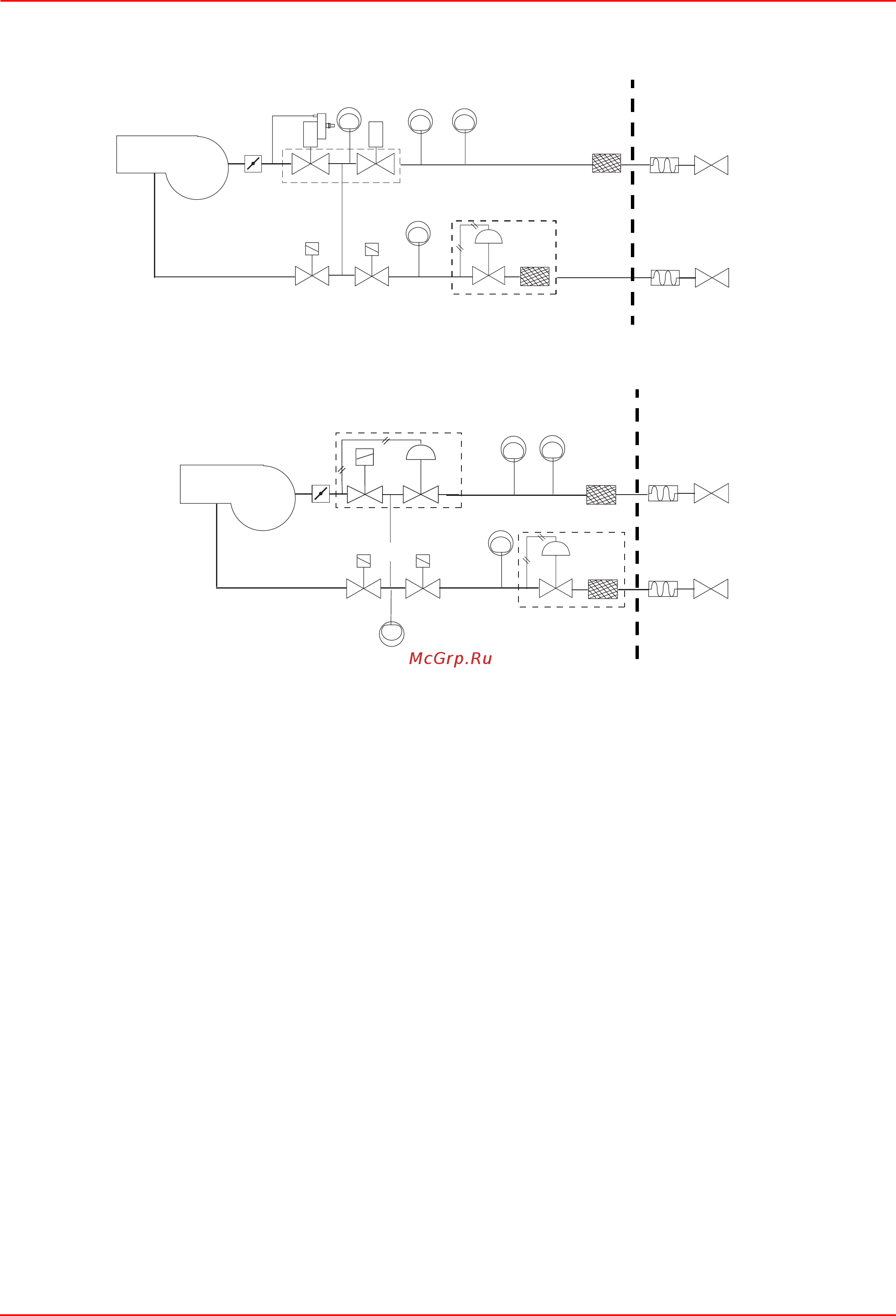

Газовая рампа 1: Газовая рампа с группой клапанов VGD 20/40 со встроенным стабилизатором давления газа + блок
контроля герметичности LDU11 и рампа запальной горелки
Газовая рампа 3 (DN65/80/100): Газовая рампа с группой клапанов MBC SE 1900/3100/5000(2 клапана + газовый
фильтр + стабилизатор давления) + блок контроля герметичности LDU11 и рампа запальной горелки
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности
4 Реле минимального давления газа
5 Реле
максимального давления газа (опция)
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран газа
10 Группа клапанов VGD
14 Стабилизатор давления со встроенным фильтром
15 Клапан газовый запальной горелки
18 Группа клапанов MBС (2”, со встроенным фильтром)
19 Группа клапанов МВС (Ду65/80/100)
1
2
45
6
7
8
11
16
15 15
4
78
14
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
3
45
7
8
15 15
4
7
8
14
6
19
16
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
