C.I.B. UNIGAS - M039168NC

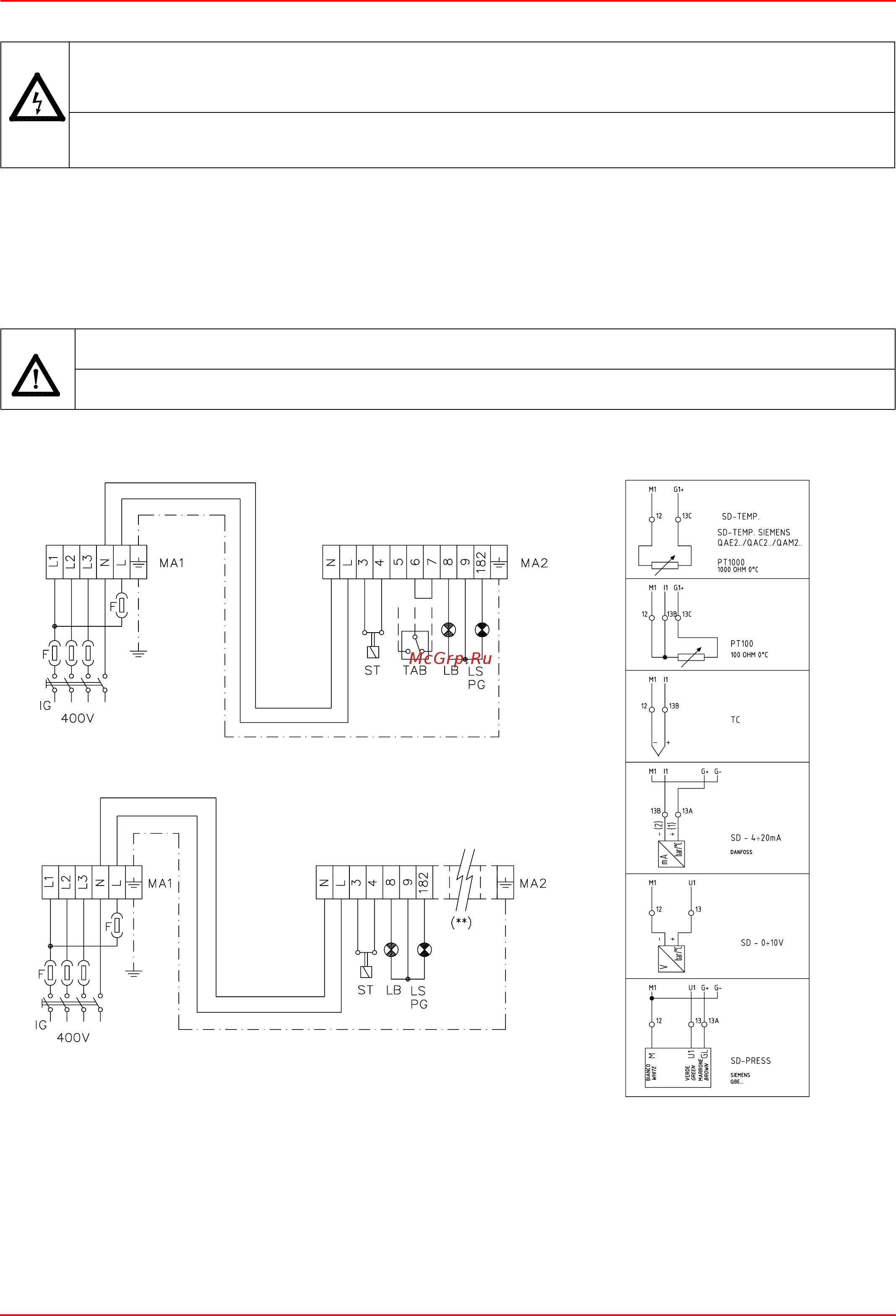

Схема электрических подключений

Для выполнения подключений действуйте следующим образом:

1). Снимите крышку электрощита горелки, открутив стопрные винты;

2). Выполните электрические подсоединения к клеммной коробке питания, в соответствии со схемами, данными ниже;

3). Проверьте направление вращения двигателя вентилятора (см. следующий параграф);

4). Установите на место крышку электрощита.

Для полного перечня обозначений электрических схем см. стр. 39.

Вращение двигателя вентилятора

После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя вентилятора.

Двигатель должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте

трехфазное питание и вновь проверьте направление вращения двигателя.

СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К

СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ

И НЕЙТРАЛЬ,

ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ ДЛЯ

ПОДКЛЮЧЕНИЯ К СЕТИ.

ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель

системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении 0

(OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.

ВНИМАНИЕ: на горелке установлена перемычка между

клеммами 6 и 7. В случае подсоединения термостата

большого/малого пламени уберите данную перемычку перед подсоединением термостата.

ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь, что провод заземления

длиннее проводов фазы и нейтрали.

ПЛАВНОДВУХСТУПЕНЧАТЫЕ ГОРЕЛКИ

МОДУЛИРУЮЩИЕ ГОРЕЛКИ

Подключение датчика см. Рис. 11

ПОДКЛЮЧЕНИЕ ДАТЧИКА

Рис. 11
