C.I.B. UNIGAS - M039122NC
10
z

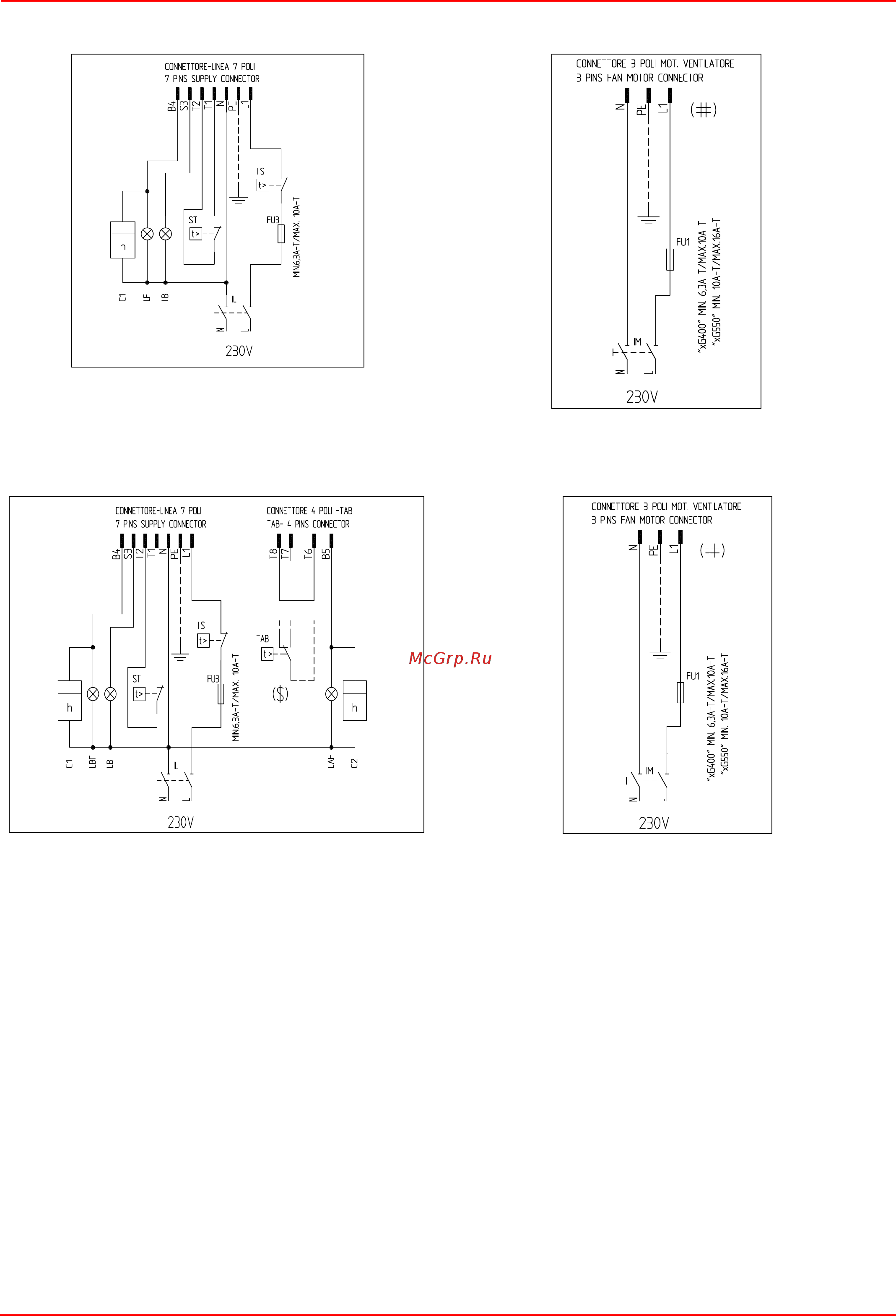

Соединительные разъемы для одноступенчатых горелок:
Рис. 5 - 7-х полюсные соединительные разъемы
Рис. 6 3-х полюсные соединительные разъемы
z Соединительные разъемы для прогрессивных горелок:
Рис. 7 - 7- и 4-х полюсные соединительные разъемы
Рис. 8 : З-х полюсный соединительный разъем электродвигателя
Описание
C1 СЧЕТЧИК ЧАСОВ РАБОТЫ НА НИЗКОМ ПЛАМЕНИ
C2 СЧЕТЧИК ЧАСОВ РАБОТЫ НА ВЫСОКОМ ПЛАМЕНИ
FU1 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ ДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
FU3 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ
IL ВЫКЛЮЧАТЕЛЬ ЛИНИИ ГОРЕЛКИ
IM ВЫКЛЮЧАТЕЛЬ ЛИНИИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
KM1 КОНТАКТОР ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
LAF СИГНАЛЬНАЯ ЛАМПОЧКА ВЫСОКОГО ПЛАМЕНИ ГОРЕЛКИ
LB СИГНАЛЬНАЯ ЛАМПОЧКА БЛОКИРОВКИ ГОРЕЛКИ
LBF СИГНАЛЬНАЯ ЛАМПОЧКА НИЗКОГО ПЛАМЕНИ ГОРЕЛКИ
MV ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ST СЕРИЯ ТЕРМОСТАТОВ/РЕЛЕ ДАВЛЕНИЯ
TAB ТЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ ВЫСОКОГО/НИЗКОГО ПЛАМЕНИ
TS ПРЕДОХРАНИТЕЛЬНЫЙ TЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ
CONN-MOTORE: СОЕДИНИТЕЛЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
CONN-LINEA :СОЕДИНИТЕЛЬ ПИТАНИЯ ГОРЕЛКИ
CONN-TAB: СОЕДИНИТЕЛЬ ВЫСОКОГО/НИЗКОГО ПЛАМЕНИ
($) ЕСЛИ ПРЕДУСМОТРЕНО "TAB", УБРАТЬ ПЕРЕМЫЧКУ МЕЖДУ
КЛЕММАМИ T6-T8
