ОБОРУДОВАНИЕ УПРАВЛЕНИЯ И КОНТРОЛЯ SIEMENS ДЛЯ
ГОРЕЛОК НА ДИЗЕЛЬНОМ/ЖИДКОМ БИОТОПЛИВЕ LOA24
Назначение
Предохранительные устройства серии LOA... предназначены, вместе
с фоторезисторами QRB..., для запуска и управления горелками на
дизельном топливе с наддувом воздуха, небольшой мощности,
расходом макс. 30 кг/ч в соответствии со стандартом DIN 4787.
Замена LAI... и LAB...
Устройства типа LOA... могут использоваться для замены приборов
управления и контроля LAI... и LAB1 с использованием пере
хо
дника
KF8819 без изменения электрических подключений. Благодаря
меньшим размерам, чем у LOA..., при использовании этого
переходника габаритные размеры остаются практически такими же,
не меняется и положение кнопки разблокировки.
Исполнение устройств
Устройства имеют муфтовое исполнение и могут устанавливаться в
любое положение: на горелку, в электрощит или в щит управления.
Кожух выполнен из синтетического ударостойкого жаропрочного
материала и с
одерж
ит:
- тепловое программирующее устройство, действующее на систему
управления с множественным переключением, с компенсацией
температуры окружающей среды
- усилитель сигнала пламени с соответствующим реле пламени
сигнальной лампочкой блокирующего останова и соответствующей
кнопкой разблокировки (герметично).
Цоколь, также выполненный из ударостойкого жаропрочного
пластика, включает, помимо 12 соединительных клемм:
z 3 клеммы нейтрали, подключенные к клемме 2
z 4 клеммы за
земления, предназначенные дл
я заземления горелки
z запасные клеммы с номерами “31” и “32”.
Цоколь предусматривает два сквозных отверстия в дне для
прохождения кабелей; еще 5 сквозных отверстий с резьбовым
соединением для кабельных муфт PG11 или ѕUNP для
неметаллических муфт расположены на сальнике подвижного типа,
одно с каждой стороны и 3 в передней части. По бокам цоколя
расположены две металлические шпонки у
пругого типа для
крепления устройства. Для демонтажа достаточно слегка нажать
отверткой в щель в крепежной направляющей.
Базовые размеры цоколя точно соответствуют базовым размерам
типов LAB/LAI. Остаются без изменений: положение и диаметр
кнопки разблокировки, двух крепежных винтов и фланца заземления
горелки.
Предохранитель от низкого напряжения
Устройства управления и контроля с предохранителем против
понижения напряжения сети им
еют особ
ую электронную схему,
поэтому когда напряжение падает до <165 В~, блокируется
включение горелки или, без освобождения топлива, выполняется
блокирующий останов.

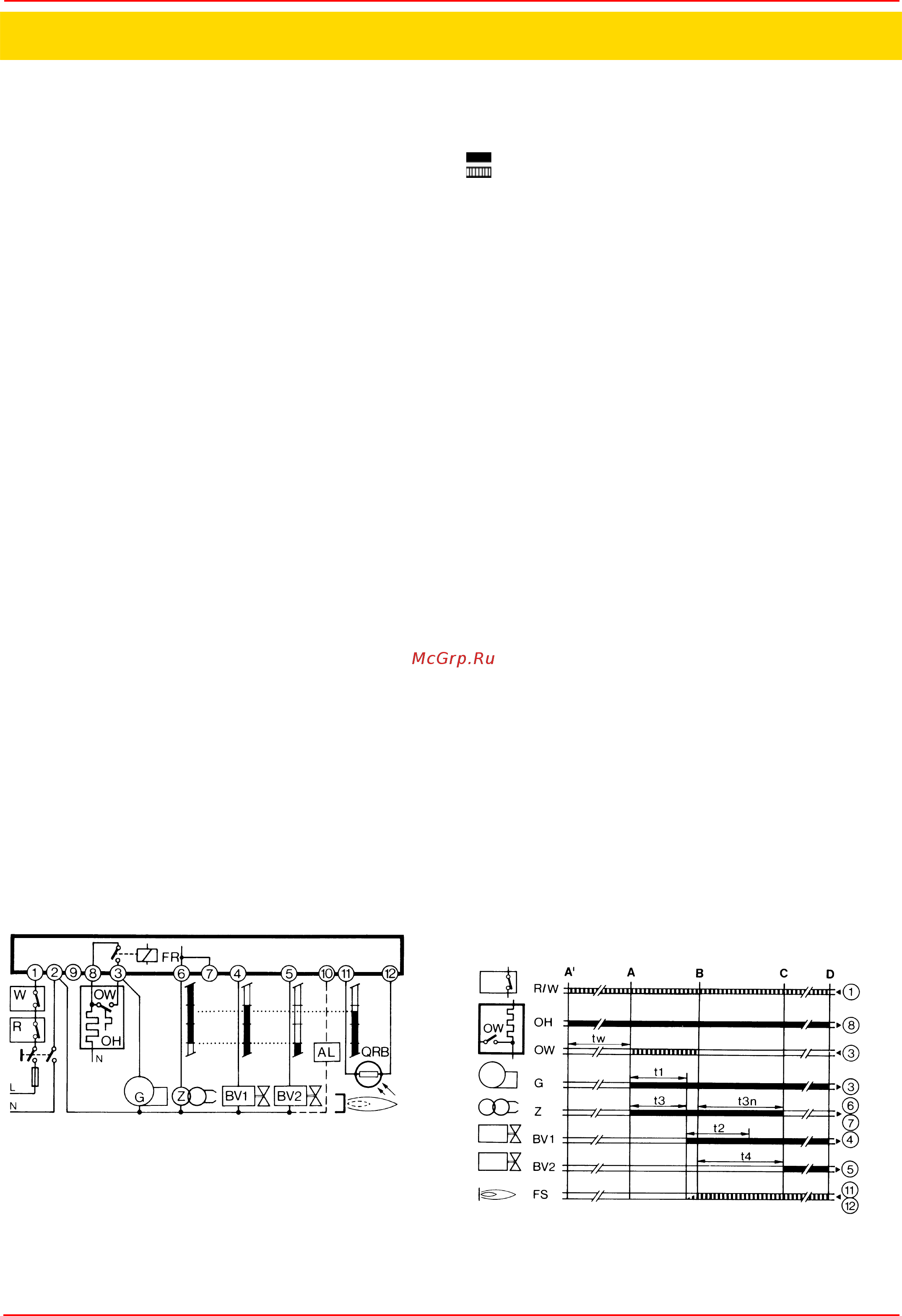

Подключение и график программы
Для правильного электрического подключения обязательно следует
соблюдать местные нормы и инструкции по монтажу и запуску
фирмы-изготовителя горелки.
Условные обозначения программы
Выходные сигналы устройства
Необходимые сигналы на входе
A’ Начало запуска г
орелок с
подогревателем дизтоплива “OH”
A Начало запуска горелок без подогревателя дизтоплива
B Наличие пламени
C Нормальная работа
D Останов регулирования при помощи “R”
tw Время подогрева солярки до разрешения работы контактом
“OW”
t1 Время предварительной вентиляции (13 с)
t3 Время до зажигания (13 с)
t2 Предохранительное время (10 с)
t3n Время после зажигания (15 с)
t4 интервал между наличием пламени и включением 2-ог
о
кл
апана на клемме 5
Внутренняя схема
AL Оптическое сигнальное устройство
BV.. Топливный клапан
EK кнопка разблокировки
FR контакты реле пламени
fr контакты реле пламени
FS сигнал наличия пламени
G двигатель горелки
K якорек реле пламени для удерживания органа управления
“tz1” при сигнале преждевременного пламени или для его
включения при правильном сигнале пламени
OH подогреватель дизельного топлива
OW контакт разрешения работы
QRB фоторезистор (детектор пламени)
R т
ермоста
т или реле давления
TZ программирующее термоэлектрическое устройство
(биметаллическая система)
tz... контакты “TZ”
V усилитель сигнала пламени
W термостат или предохранительное реле давления
Z трансформатор зажигания
Эти устройства являются предохранительными устройствами!
При любом нарушении их целостности последствия могут быть
непредсказуемы!
Не открывайте их!
