C.I.B. UNIGAS - M039122NC

Чистка и замена фоторезистора контроля пламени

Для чистки/замены фоторезистора действовать следующим образом:

1) убрать напряжение со всей системы;

2) прервать подачу топлива;

3) вынуть фоторезистор из его гнезда;

почистить фоторезистор чистой ветошью; не использовать чистящий спрай

;

5) при необходимости заменить светоулавливающую часть;

6) вставить фоторезистор в гнездо.

Демонтаж щита управления горелки

Сезонная остановка

Для того, чтобы отключить горелку на летний период, действовать следующим образом:

1 перевести главный выключатель в положение OFF (отключено)

2 отсоединить линию электрического питания

3 перекрыть кран подачи топлива на распределительной линии

Утилизация горелки

В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации

материалов.

ВНИМАНИЕ: выполнять операции на

электрических компонентах горелки только после ее

отключения от сети питания!

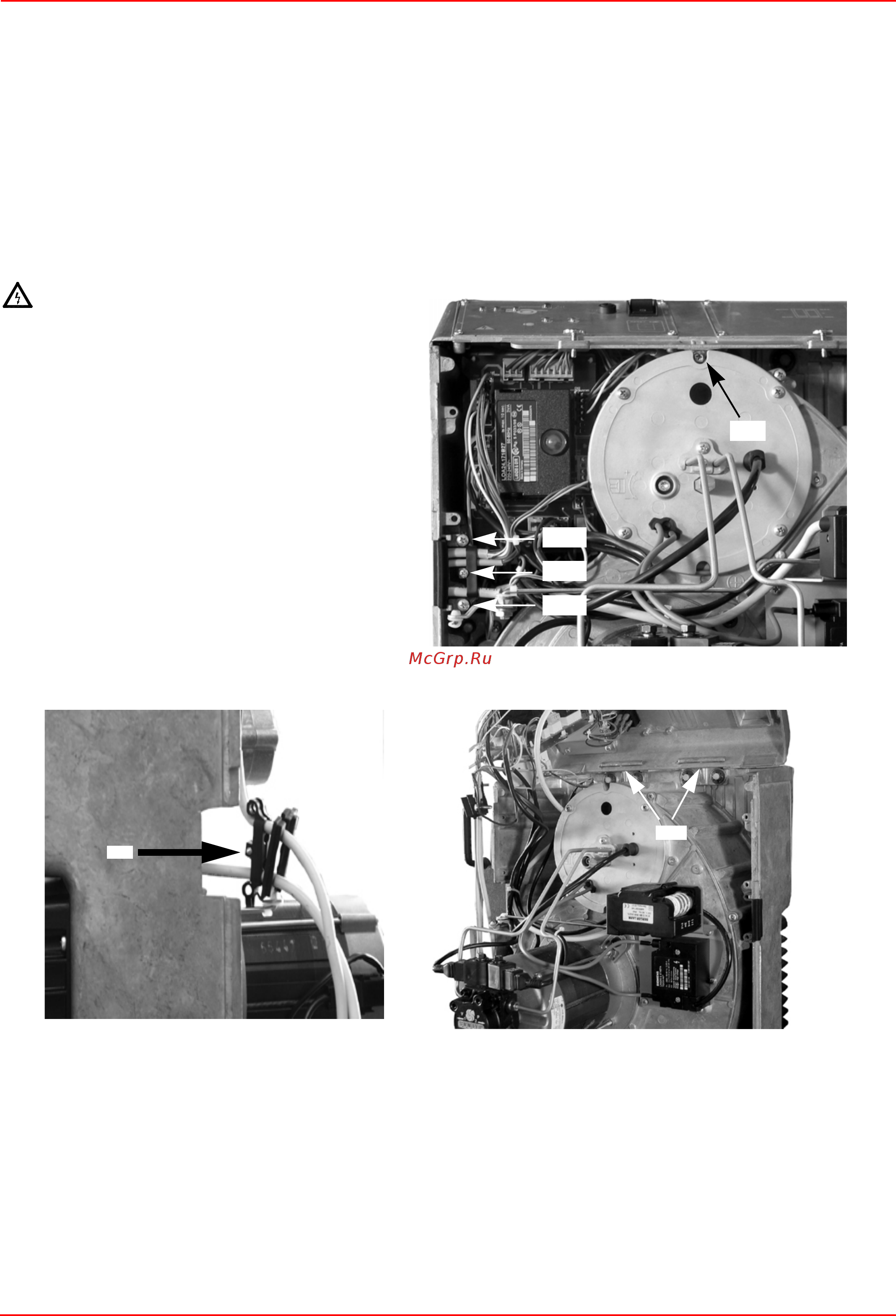

1 Отвинтить винт VQ, крепящий щит к опоре головки

горелки (Рис. 38).

2Отвинтить винты VF1 и VF3 резиновой прокладки

кабельного зажима; кабели останутся в ложе, благодаря

тому, что придерживаются зажимом, закрепленным

винтом VF

2 (Рис. 38).

3Снять резиновую прокладку и группу кабельного зажима

FC с гнезда (Рис. 39).

4 Подвесить верхнюю панель к корпусу горелки с

помощью специальных приспособлений G, как это

указано на Рис. 40 .

Рис. 38

Рис. 39

Рис. 40

VF1

VF2

VF3
