Регулирование головки сгорания
Горелка настраивается на заводе-изготовителе с головкой в положении "МАКС.", что соответствует максимальной мощности
(головка выдвинута полностью вперед). Для работы на уменьшенной мощности, необходимо отодвигать головку назад, по
направлению к положению "MИН.", вращая винт VRT (Рис. 19) по часовой стрелке.
ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по настройке воздуха и газа,
описанные в пред
ыдущих пунктах
.

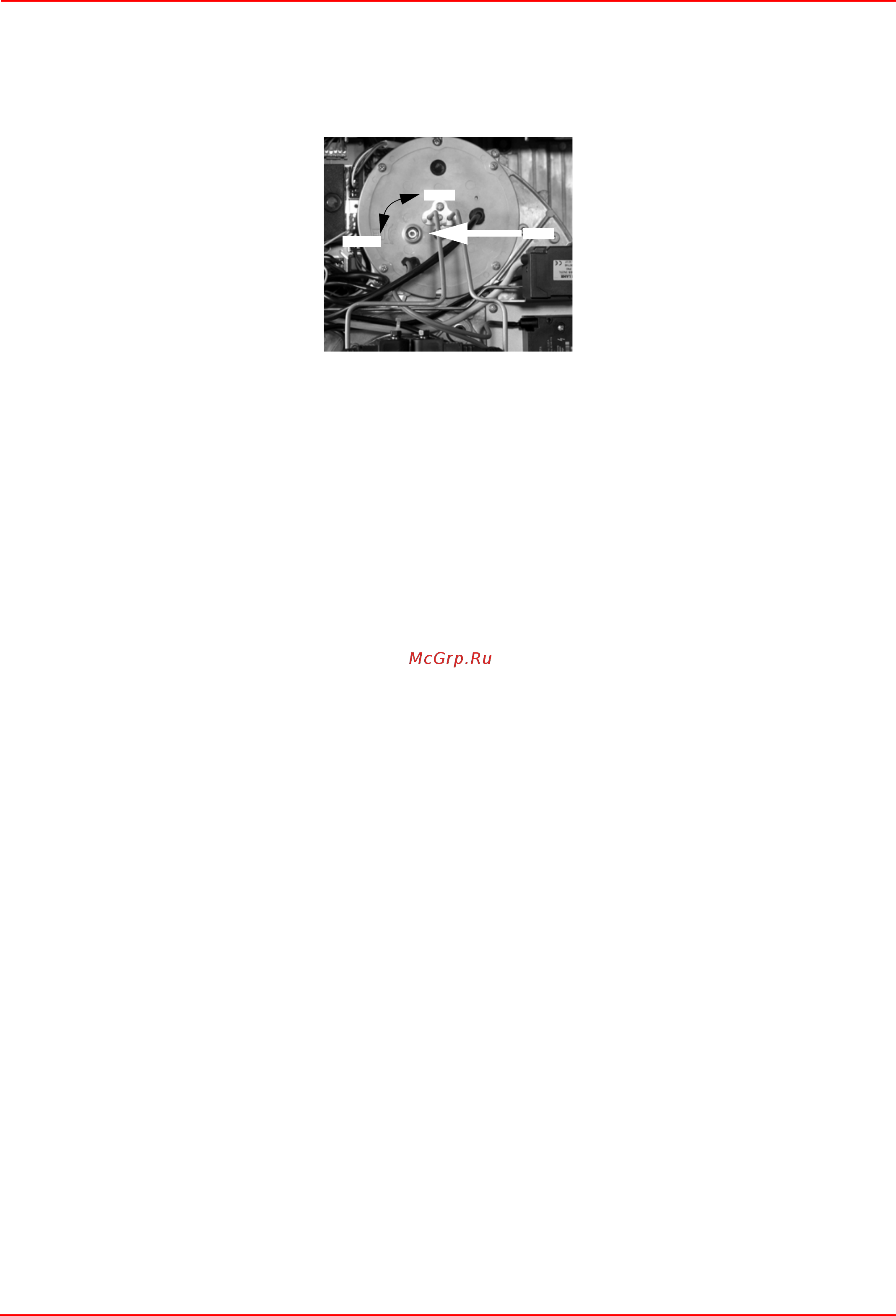

Рис. 19
VRT
MIN
MAX
