Технические характеристики
Напряжение 220 В - 15%...240 В + 10% или 100 В -
15%...110 В + 10%
Частота 50...60 Гц, ±6%
Внешний плавкий предохранитель 10A макс., медленное
срабатывание
Предел контактов:
- клемма 15A
- клемма 35A (включая потребление двигателя и
подогревателя солярки)
Предел клемм
- клеммы 4, 5 и 10 1A
- клеммы 6 и 72A
- клемма 85A
Потребление ок. 3 ВА
Класс защиты IP40
Допустимая температура:
- рабочая -20...+60°C
- транспортировки и хранения -50...+60°C
Монтажное положение любое
Масса (вес)
устройств 180 г
цо
ко
ль 80 г
дополнительные принадлежности
AGK... 12 г
Команды при неполадках в работе
Посторонний свет / преждевременное зажигание
При предварительной вентиляции и/или предварительном
зажигании не должно подаваться каких-либо сигналов пламени. Если
же такой сигнал поступает, например, ввиду преждевременного
зажигания вследствие плохой герметичности электроклапана,
внешнего освещения, короткого замыкания в фоторезисторе или
соединительном проводе, неполадкой на усилителе си
гнала
пл
амени и т.д., то по истечении времени продувки и безопасной
работы, блок контроля блокирует горелку и препятствует притоку
топлива даже во время периода безопасной работы.
Отсутствие пламени
В отсутствии пламени по завершении предохранительного времени
устройство сразу же выполняет блокирующий останов.
Отсутствие пламени при работе
При отсутствии пламени при работе устройство прерывает подачу
то
пл
ива и автоматически повторяет новую программу запуска: по
истечении времени “t4” программа запуска завершается.
При каждом предохранительном останове за менее, чем 1 с,
отключается напряжение от клемм 3-8 и 11; одновременно при
помощи клеммы 10 можно дистанционно передать сигнал
блокирующего останова. Разблокировка устройства возможна
приблизительно через 50 с после блокирующего останова.

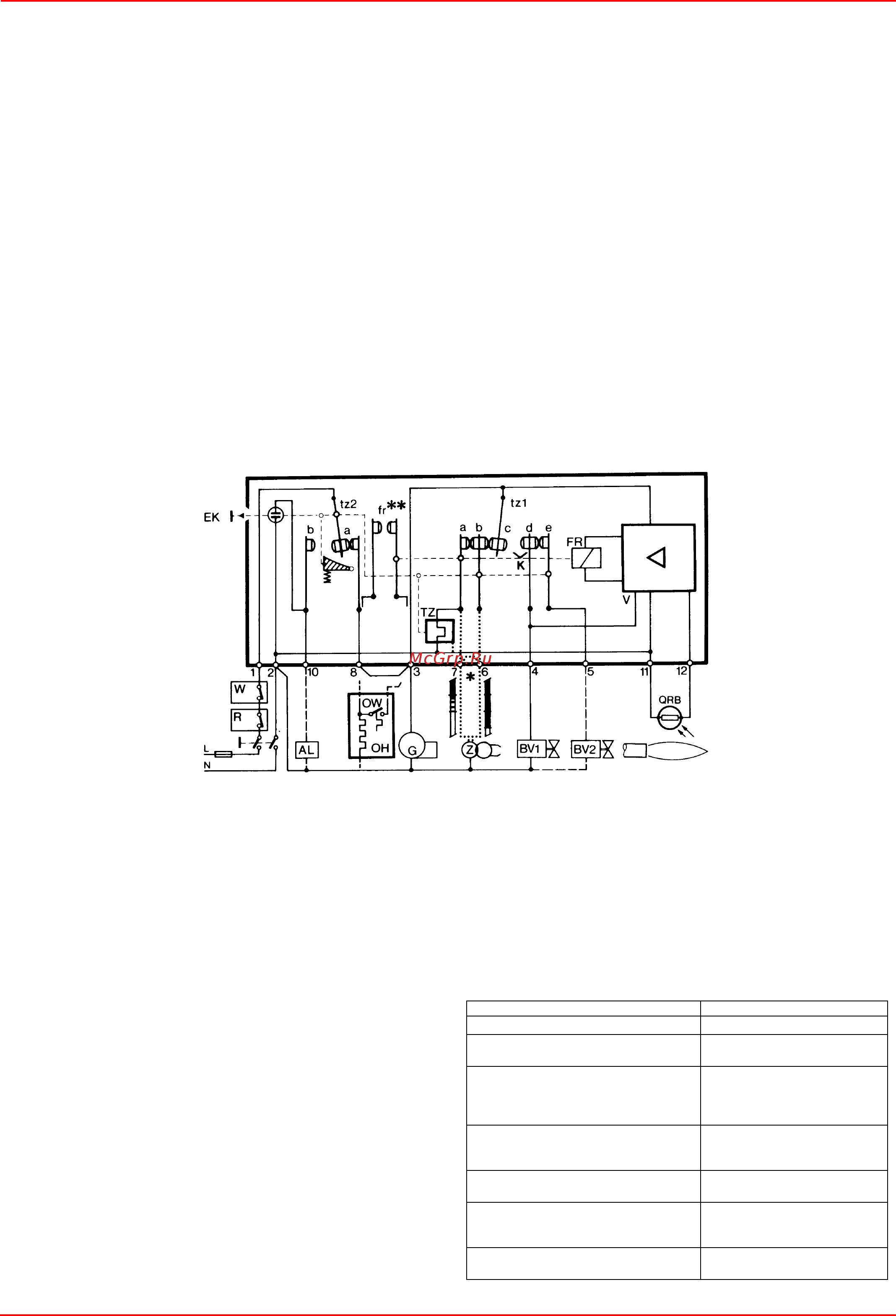

ОБОРУДОВАНИЕ ДЛЯ КОНТРОЛЯ НАЛИЧИЯ ПЛАМЕНИ SIEMENS
LMO14 - LMO24 - LMO44
Оборудование для контроля нал
ич
ия пламени LMO…
предназначено для запуска и контроля горелок на солярке, одно- или
двухступенчатых, с принудительной тягой, с прерывистой работой.
Желтое пламя контролируется детекторами с фоторезистором
QRB…, синее пламя - детекторами QRC… С точки зрения габаритов,
электрических подключений и детекторов пламени серия LMO…
идентична устройствам для контроля наличия пламени LOA…
Обязательные условия для запуска
z Прибор для контроля наличия пламени разблокирован
z Все разрешения линии подачи питания замкнуты
z Не наблюдается понижение напряжения
z Детектор пламени находится в темноте, отсутствует любой
посторонний свет
Предохранитель от низкого напряжения
z Если при нормальной работе напряжение опускается ниже около
165 В, прибор выполняет предохранительный останов.
z Когда напряжение превышает около 175 В, прибор запускается
автоматически.
Контроль времени срабатывания подогревателя солярки
Если разрешительный контакт подогревателя дизтоплива не
закроется в течение 10 минут, блок контроля пламени
заблокируется.
Прерывистая работа
После не более суток непрерывной работы прибор выполняет
автоматический предохранительный останов, а затем снова
запускается.
Последовательность команд при неисправности
При блокировке сразу же отключаются выходы топливных клапанов и
зажиг
ания (<1 секунды).
ПриЧина Способ устранениЯ
После отключения напряжения Повторный запуск
После того, как напряжение упало ниже
минимально допустимого порога
Повторный запуск
В случае преждевременной подачи
сигнала пламени или дефектного сигнала
в течение "t1" (времени предварительной
вентиляции)
Блокирующий останов по
истечении «t1»
В случае преждевременной подачи
сигнала пламени или дефектного сигнала
в течение "tw" (времени подогрева)
Запрещается запуск,
блокирующий останов через не
бо
лее 40
секунд
Если горелка не зажигается за время
"TSA"
Блокируется по истечении "TSA"
При отсутствии пламени при работе
Макс. 3 повторения цикла
запуска, после которых следует
блокировка пламени.
Контакт разрешения подогревателя
солярки не замыкается за 10 минут.
Блокирующий останов
