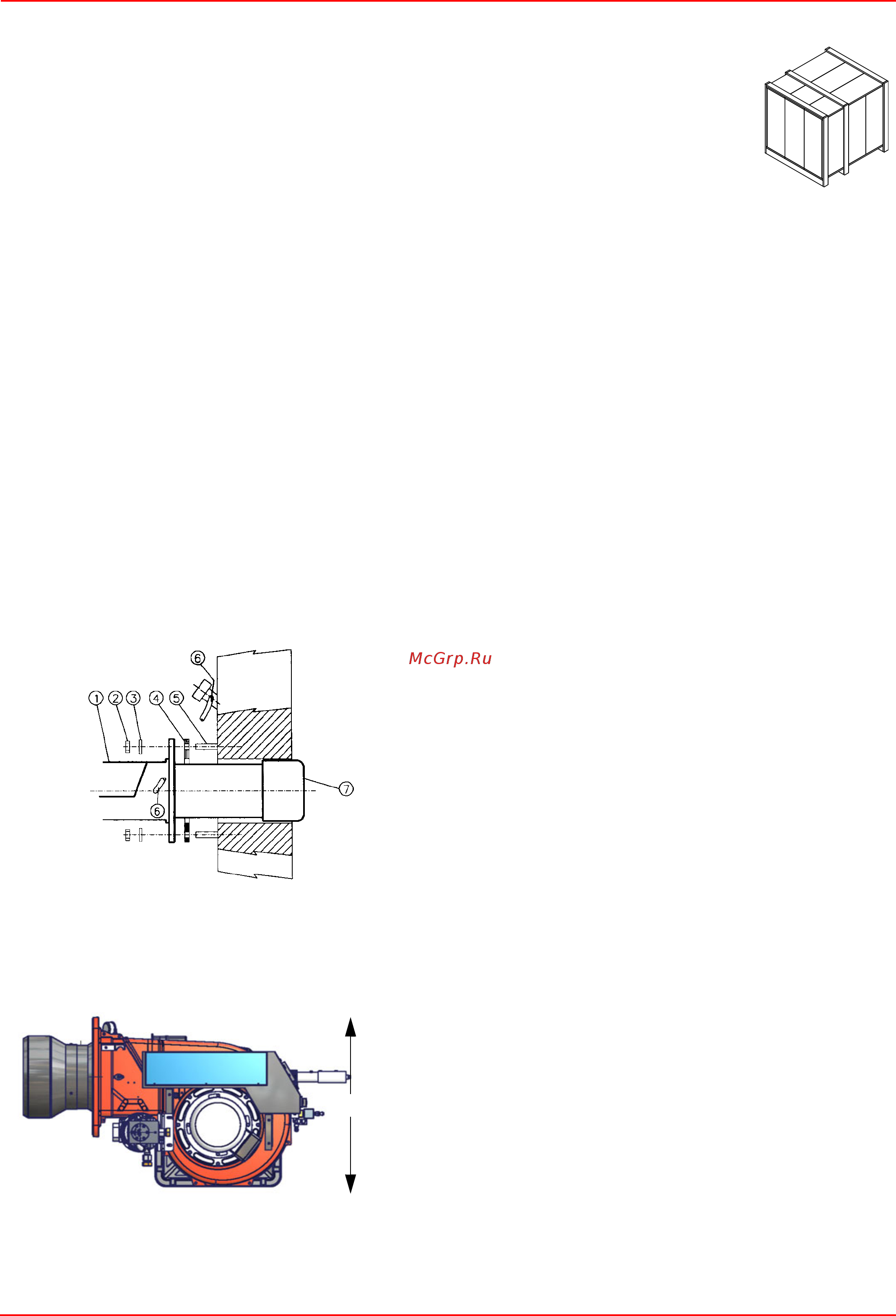

11
МОНТАЖ И ПОДКЛЮЧЕНИЯ
Упаковка
Горелки поставляются в деревянных ящиках размером:
серия 9x: 1670 мм x 1070 мм x 1130 мм (L x P x H)
серия 5xx: 1800 мм x 1500 мм x 1300 мм (L x P x H)
Такая упаковка боится влажности, поэтому не разрешается штабелировать количество,
превышающее максимальное, указанное на наружной стороне упаковки.В каждой упаковке
находятся:
горелка;
шланги для дизельного топлива;
фильтр для дизельного топлива;
прокладка для установки между горелкой и котлом;
пакет с данным руководством.
При снятии упаковки горелки и при утилизации горелки соблюдайте процедуры, предусмотренные действующими законами по
утилизации материалов.
Монтаж горелки на котле
Для того, чтобы установить горелку на котел, действовать следующим образом:
1). Выполнить на дверце камеры сгорания отверстие под горелку, как описано в параграфе “Габаритные размеры”
2). приставить горелку к плите котла: поднимать и двигать горелку при помощи вилочной электрокары (см. параграф “Подъем и
перенос горелки”);
3). в соответствии с отверстием на плите котла, распо
ложить 4 крепежных винта, согласно шаблона для выполнения
отверстия, описанного в параграфе “Габаритные размеры”;
4). закрутить винты (5) в отверстия плиты
5).
уложить жгут из керамического волокна на фланец горелки;
6).
Установить горелку на котел
7).
закрепить ее с помощью гаек к крепежным винтам котла, согласно схеме, указанной на рисунке.
8). По завершении монтажа горелки на котёл, заделать пространство между соплом горелки и огнеупорным краем отверстия
котла изолирующим материалом (валик из жаропрочного волокна или огнеупорный цемент).
Горелка создана для работы в том положении, которое указано на нижеследующем рисунке. Пр
и необходимости монтажа в
другом положении - обратиться в Техотдел фирмы.
H
P
L
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 Жгут из керамического волокна
5 Шпилька
6 Трубка для чистки глазка
7 Сопло
ВЕРХ
НИЗ
