CIB Unigas Novanta RG91 G-.MD.L.RU.A.ES [32/48] Снятие головки сгорания

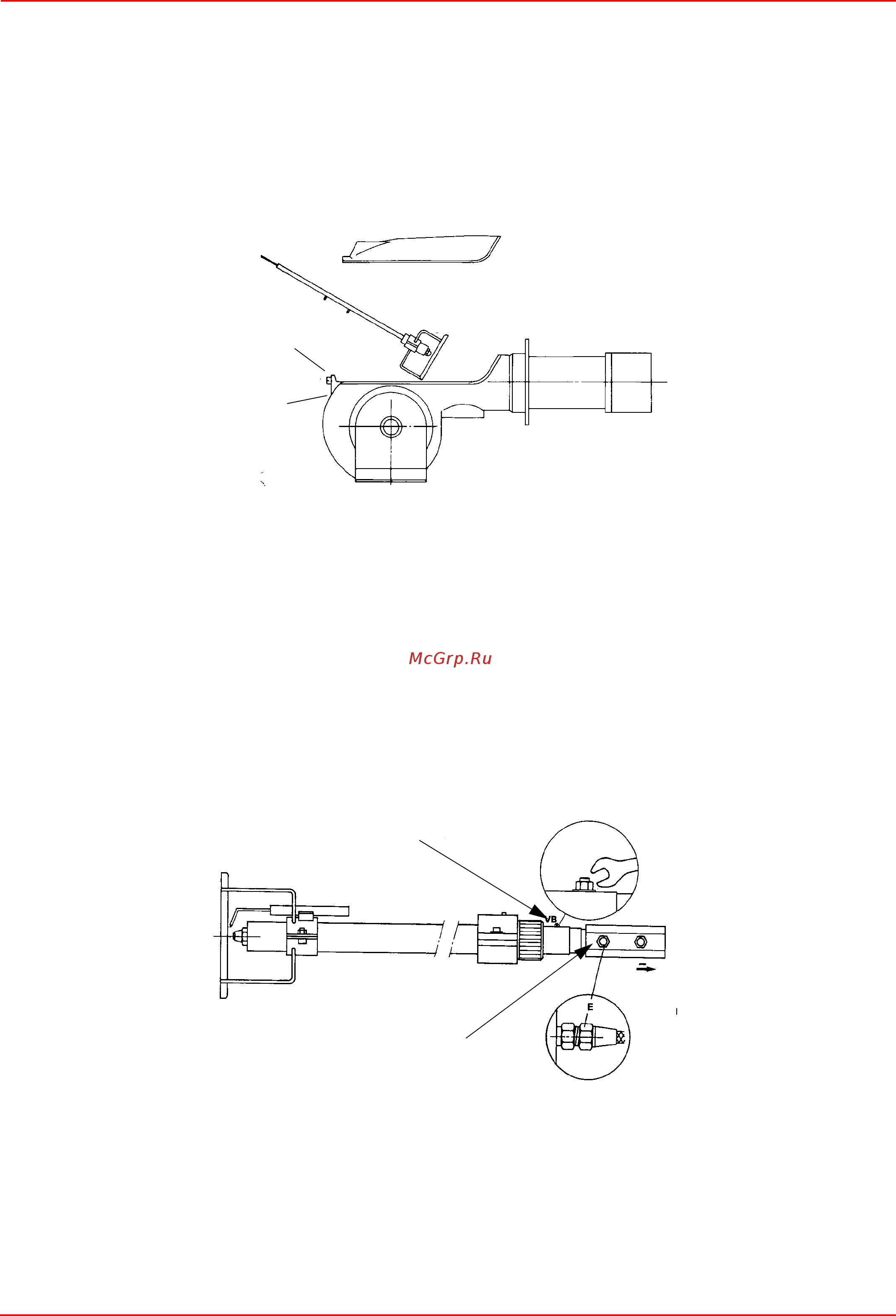

Снятие головки сгорания

1 Снять крышку С;

2 вынуть фоторезистор из ложа;

3 открутить соединительные патрубки (Е на pиснок) двухдизельных трубок (использовать 2 ключа во избежание

расслабления крепежных соединений на блоке распределителя);

4 Откручивать винт VRT вплоть до высвобождения резьбового штока AR, затем отвинтить 2 винта V, которые держат в

нужном положении шайбу R и винт VRT;

5 Вынуть полностью ве

сь узел, как указано на рисунке pиснок.

6 Примечание: для повторной сборки - выполнить вышеуказанные действия в обратном порядке.

Снятие фурмы

После снятия головы сгорания, как описано в предыдущем параграфе, можно снять следующим образом:

1 Открутить соединительные детали (Е на рис.) дизельных трубок (использовать 2 ключа во избежание расслабления

крепежных соединений на блоке распределителя);

2 расслабить винт VB

3 вынуть фурму с держателем форсунки

4 почистить фурму методом всасывания загрязнений, возможные отложения удалить металлической щеткой

5 если необходимо, замен

ить фурму

Примечание: для повторной сборки - выполнить вышеуказанные действия в обратном порядке.

VRT
