ФУНКЦИОНИРОВАНИЕ

 Повернуть на положение ON выключатель А на щите управления горелки.

 Убедиться, что электронный блок не заблокирован (горит индикатор В), при необходимости сбросить блокировку, нажав на

кнопку RESET.

 Проверить, что ряд термостатов (или реле давления) дает разрешение на работу горелки.

 Начинается цикл запуска горелки: электронная аппаратура запускает вентилятор горелки и, одновременно, подключает

запальный трансформатор (о чем свидетельствует заженный индикатор Н на лицевой панели).

 По окончании предварительной продувки, подается питание на дизельный электроклапан (EV1), о чем сигнализирует

включаемый световой индикатор G.

 Запальный трансформатор остается подключенным в течении нескольких секунд после розжига пламени (построзжиговое

время), по завершении этого периода он исключается из контура и индикатор Н затухает..

 После розжига горелки, сервопривод открывается на 5 15 секунд. После этого периода начинается работа горелки и она

выводится в режим малого или большого пламени, в зависимости от потребностей системы.

Работа на большом или малом пламени сигнализируется включением/затуханием индикатора F на графической панели.

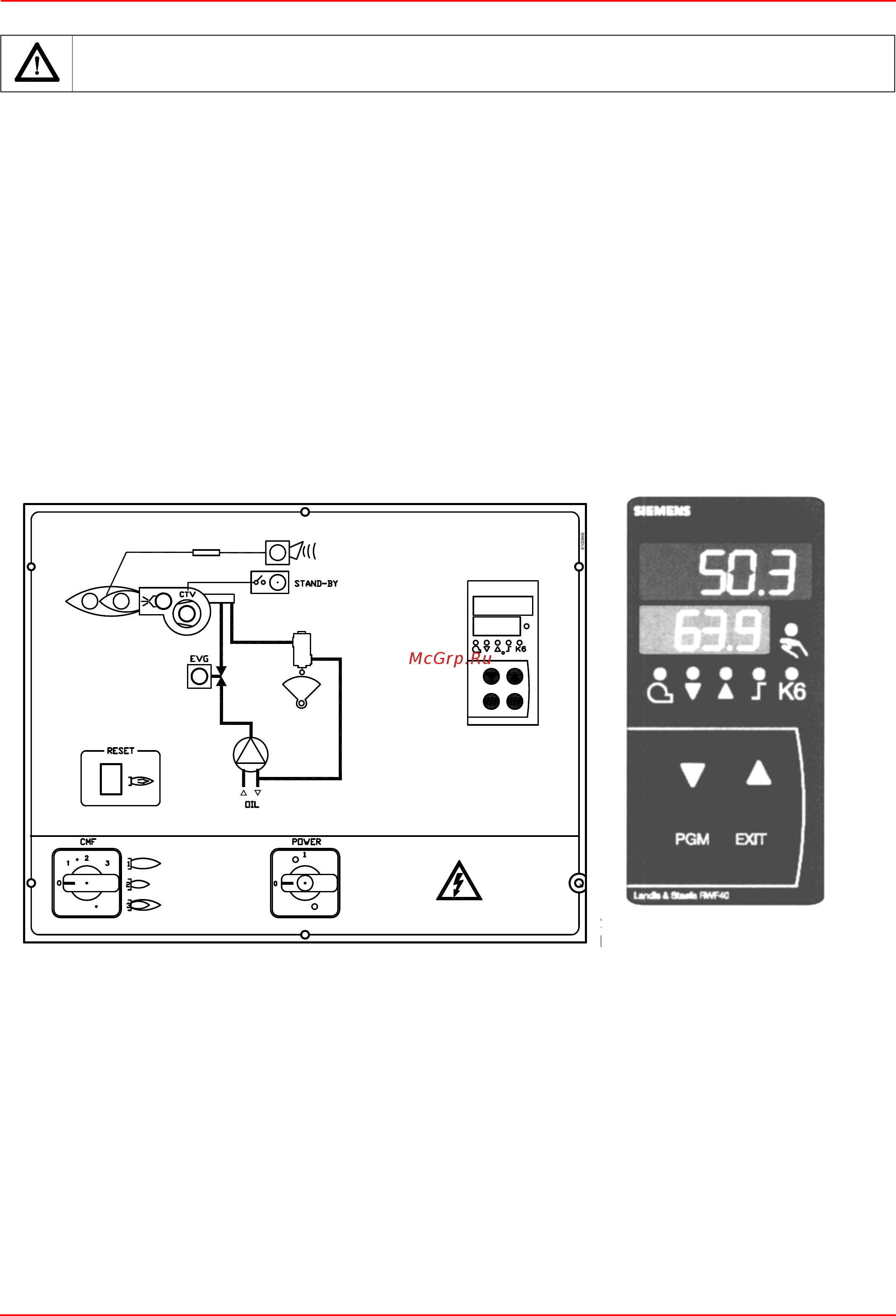

Панель управления электрощита

Обозначения

A Выключатель ON-OFF

B Сигнальная лампочка блокировки

C Кнопка сброса блокировки электронного блока

D Сигнальная лампочка открытия дизельного электроклапана

E Сигнальная лампочка срабатывания термореле

F Сигнальная лампочка работы на большом пламени

G Лампочка работы на малом пламени

H Сигнальная лампочка работы запального трансформатора

P Модулятор Siemens

Q Ручной переключатель режима работы

ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ру

чные отсечные клапаны открыты и

проверить. Кроме того, убедиться в том, что главный выключатель подачи питание вырублен.
