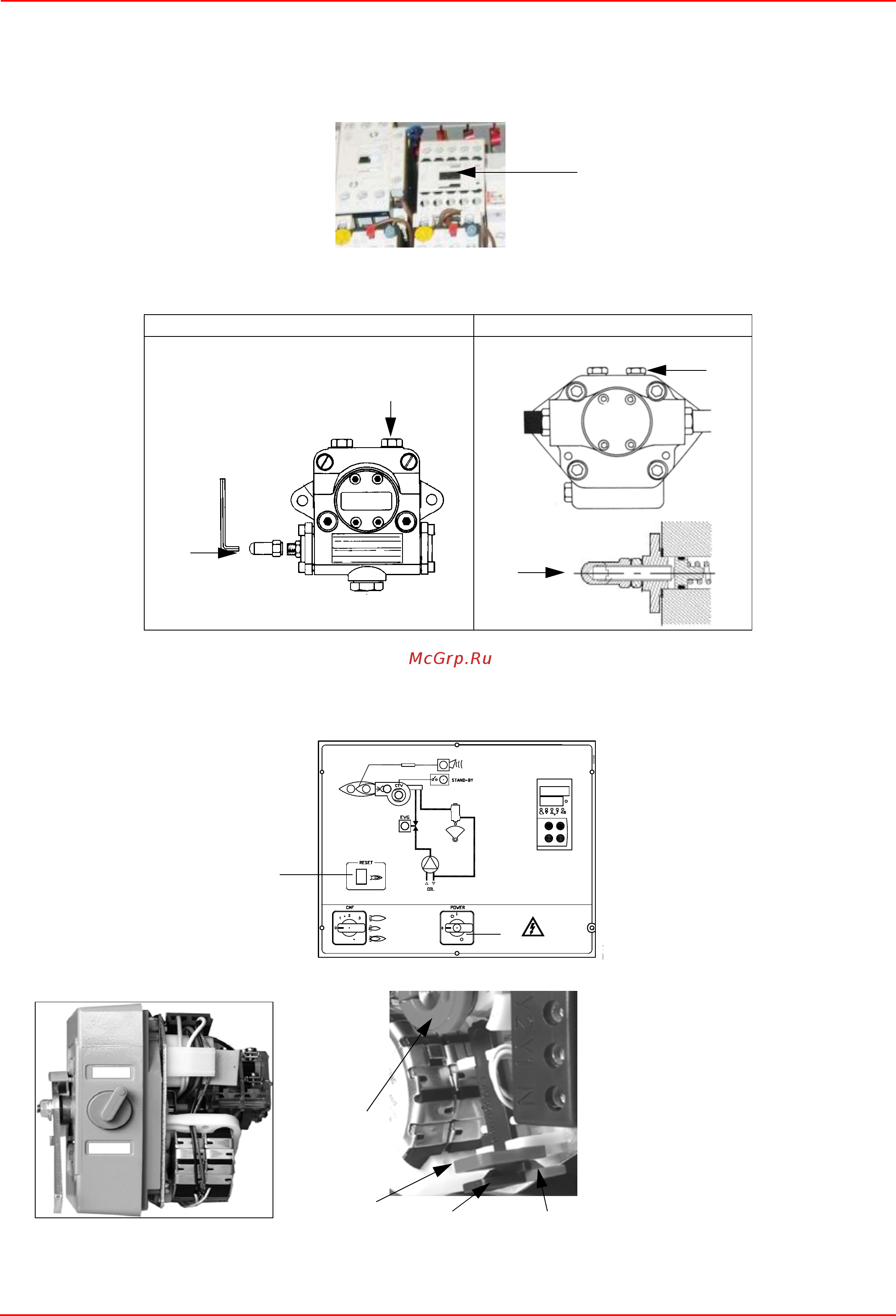

Регулировка с помощью сервопривода Siemens SQL33.

1 проверить направление вращения двигателя вентилятора (см. на стр.19.)

2 При открытом электрощите, ввести в действие насос, запустить насос, воздействуя на соответствующий контактор СР (см.

рисунок): проверить направление вращения двигателя насоса и держать отвертку в нажатом состоянии в течение

нескольких секунд, пока не заполнится контур мазутного топлива;

3 выпустить воздух со штуцера (М) манометра насоса (Рис. 25

), расслабив слегка заглушку, но не снимая ее; затем

отпустить контактор;

Рис. 25

4 Запустить горелку, установив на ON главный выключатель А горелки (См. рисунок): в случае блокировки (при этом

загорится индикатор В на электрощите) нажать кнопку RESET (С), находящуюся на панели электрощита горелки (См.

рисунок) - см. главу “РАБОТА ГОРЕЛКИ” на стр.3

5 запустить горелку с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки;

6 горелка включается с сервоприводом в положении розжига: настроить его в ручном режиме с помощью селекторного

переключателя MAN/AUTO (считать значение положения при розжиге на индикаторе ID воздушной заслонки).

Suntec TA. Suntec T..

Описание кулачков сервопривода

SQL33..

F = Пластмассовый зажим

A = Рычажок (красный) блокировки кулачка

большого пл

амени

S = Рычажок (зеленый) блокировки кулачка

“выжидание и розжиг”

BF = Кулачок малого пламени

MAN

AUT
