CIB Unigas Novanta RG91 G-.MD.L.RU.A.ES [19/48] Схема электрических соединений

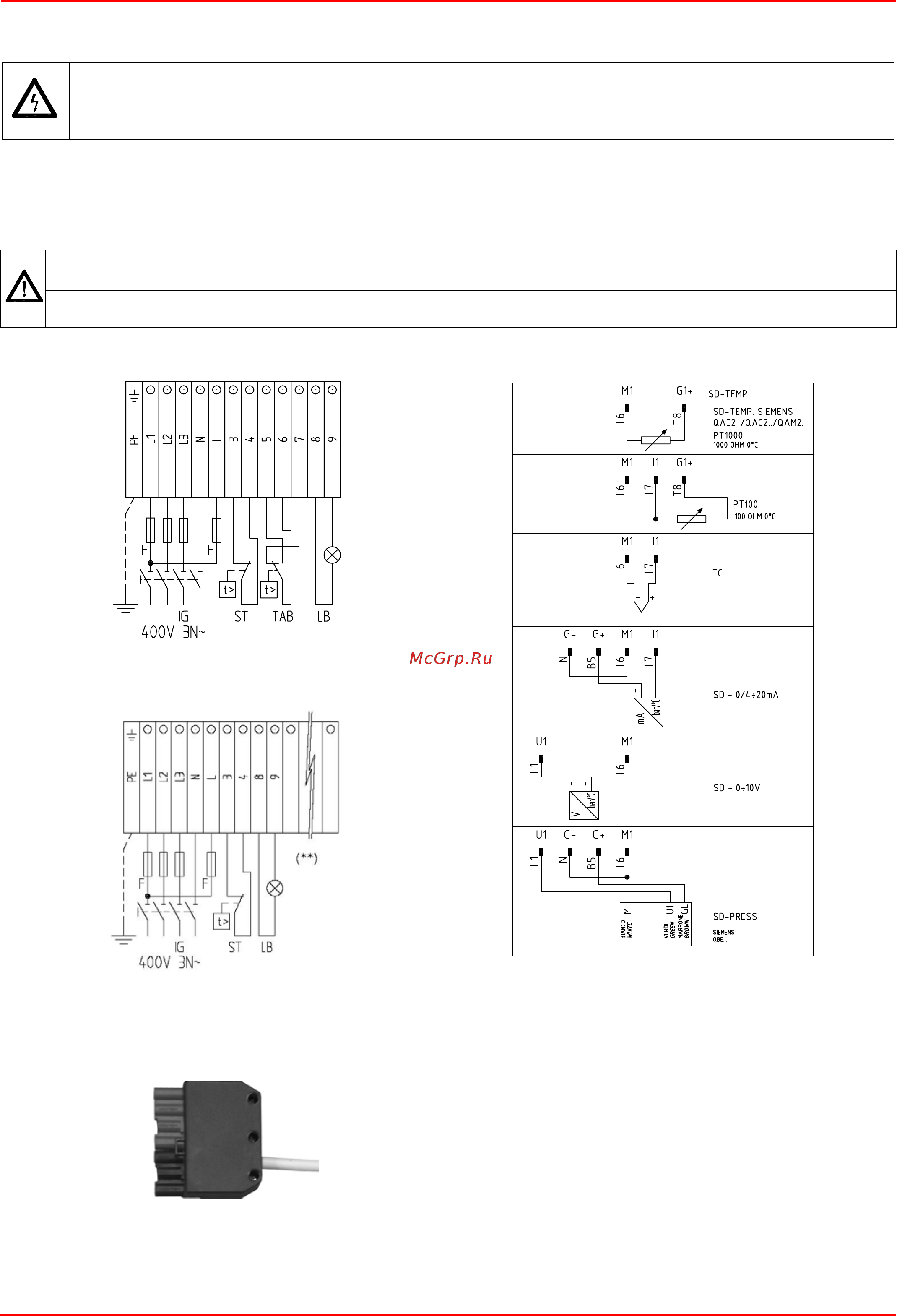

Схема электрических соединений

 Снять крышку с установленного на горелке электрощита.

 Выполнить электрические подсоединения к клеммнику питания, согласно имеющихся схем, проверить направление

вращения двигателя вентилятора и двигателя насоса, см. примечание в конце страницы; затем установить крышку на

место.

Горелки поставляются для трехфазного питания в 400V, если же трехфазное питание будет всего в 230V, необходимо

изменить электрические соединения внутри клеммной коробки электродвигателя и заменить термореле.

СО

БЛЮДАТЬ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЬСЯ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К

СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БЫТЬ ВНИМАТЕЛЬНЫМИ И НЕ ПЕРЕПУТАТЬ МЕСТАМИ ФАЗУ И

НЕЙТРАЛЬ, ПОДГОТОВИТЬ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ

ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.

ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения термостата

большого/малого пламени уберите данную перемычку перед подсоединением термостата.

ВАЖНО: Прис

оединяя электрические провода в клеммной коробке, убедитесь, что провод заземления

длиннее проводов фазы и нейтрали.

прогрессивные

Рис. 16

Подсоединение датчиков

Рис. 17

Направление вращения двигателей вентилятора

и насоса

После завершения выполнения электрических соединений

горелки проверьте направление вращения двигателя.

Двигатель должен вращаться в направлении, указанном на

корпусе. В случае неправильного вращения инвертируйте

трехфазное питание и вновь проверьте направление

вращения двигателя.

ПРИМЕЧАНИЕ (за исключением двигателей, запускаемых

"звездой-треугольником"):

модулирующие

Рис. 18

подсоединение датчиков с помощью 7-ми полюсного

соединительного разъема (Рис. 19), для подключений

смотрите Рис. 17 и "ЭЛ

ЕКТРИЧЕСКИЕ СХЕМЫ".

Рис. 19
