7
Переключатели DIP Switch h Link Mode
Модуль DES-128 с 8-ми портами 10/100Base-TX имеет
переключатель dip для портов от 1-го до 4-го для настройки
режима соединения с другими сетевыми устройствами.
Прочие 4 порта имеют только режим автосогласования.
Можно выбирать из трех типов соединений:
автосогласование; 100Mbps/полный дуплекс;
10Mbps/полный дуплекс.
Port 1
Port 2
Port 3
Port 4
DIP Switch for
Port 1 to Port 4
adjustable
ports
Auto-
negotiation
Full Duplex
100M
Port 5
Port 6
Port 7
Port 8
8
7
6
5
4
3
2
1
10M
ON
Port 1
Port 2
Port 4
Port 3
OFF
2
1

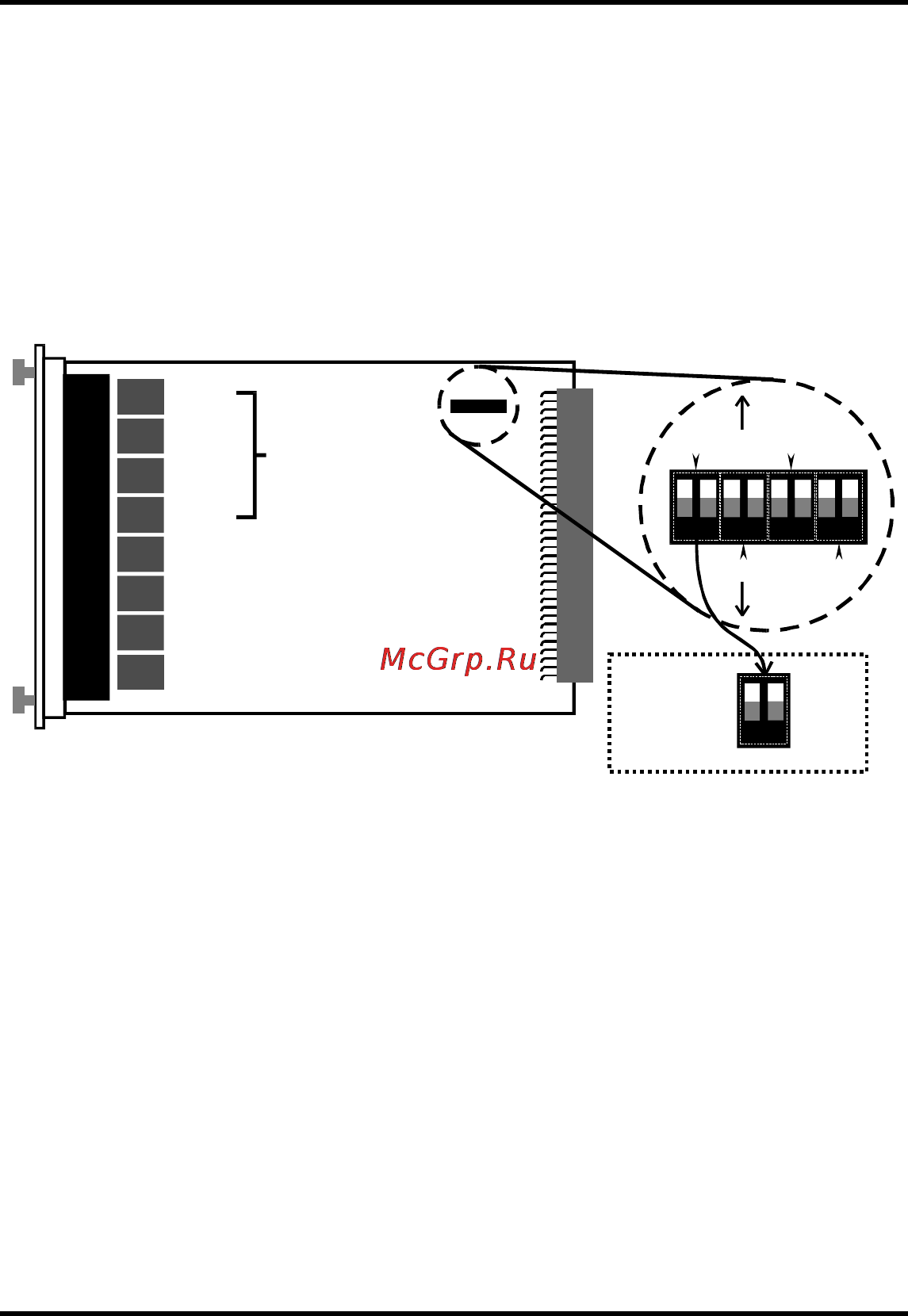

Рисунок 1-5. Размещение перключателя DIP и
задание режимов
Если установить автосогласование (Auto-negotiations), то
значение положения переключателя DIP для 100Mbps или
10Mbps неважно. Если установлен полный дуплекс (Full
duplex), тогда значение переключателя DIP выбора
скорости 100Mbps и 10Mbps важно.
В приведенной ниже Таблице 1-1 представлены режимы
работы портов, основанные на положениях переключателя
DIP.
