8
ПОРТ 1 ПОРТ 2 ПОРТ3 ПОРТ4
SW 1 2 3 4 5 6 7 8
ON Full 10M Full 10M Full 10M Full 10M
OFF
Auto 100M
Auto
100M
Auto 100M
Auto 100M
Таблица 1-1. К онфигурации переключателя DIP для портов 1-
4.
Модуль DES-121T - Gigabit 1000Base-T

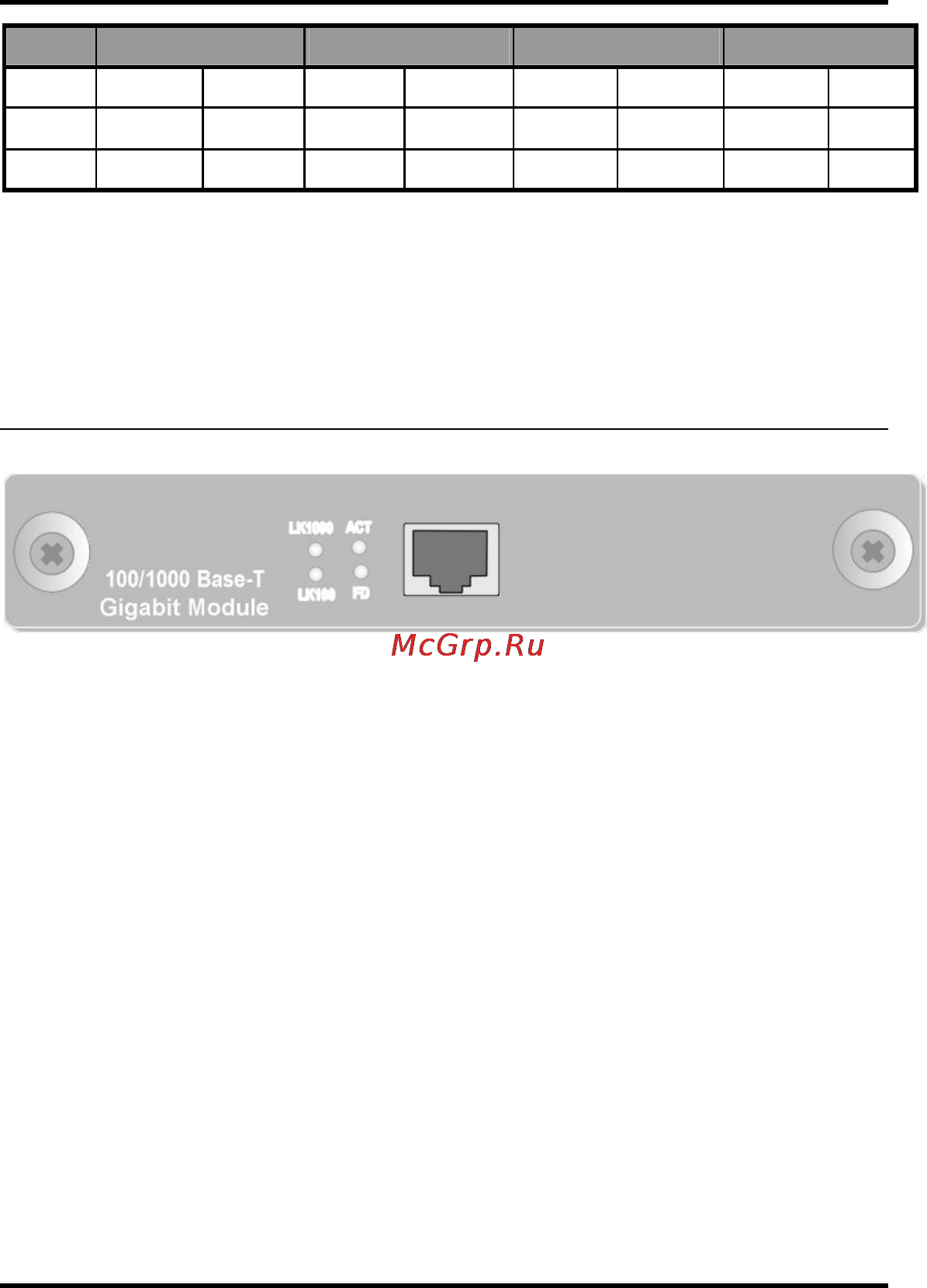

Рисунок 3. Вид передней панели модуля Gigabit 1000Base-T
Характеристики модуля DES-121T
Compliant Gigabit Media Independent Interface (GMII )
1 X 100/1000Mbps N-Way auto-negotiation switch port
Automatic MDI crossover function
Up to 2.4Gbps Backplane forwarding rate
3MB memory buffer sharing
4K-entry Mac Address Table
Store-and-forward technology for abnormal packet filtering
Half-duplex and full-duplex modes supported
LED-indicators for 1000M Link, 100M Link, Activity, and
Full-duplex statuses
LED Indicators
