11
Port 1
Port 3
Port 4
Port 2
DIP Switch Location
Full Duplex
Half Duplex
43
2
1
ON
OFF

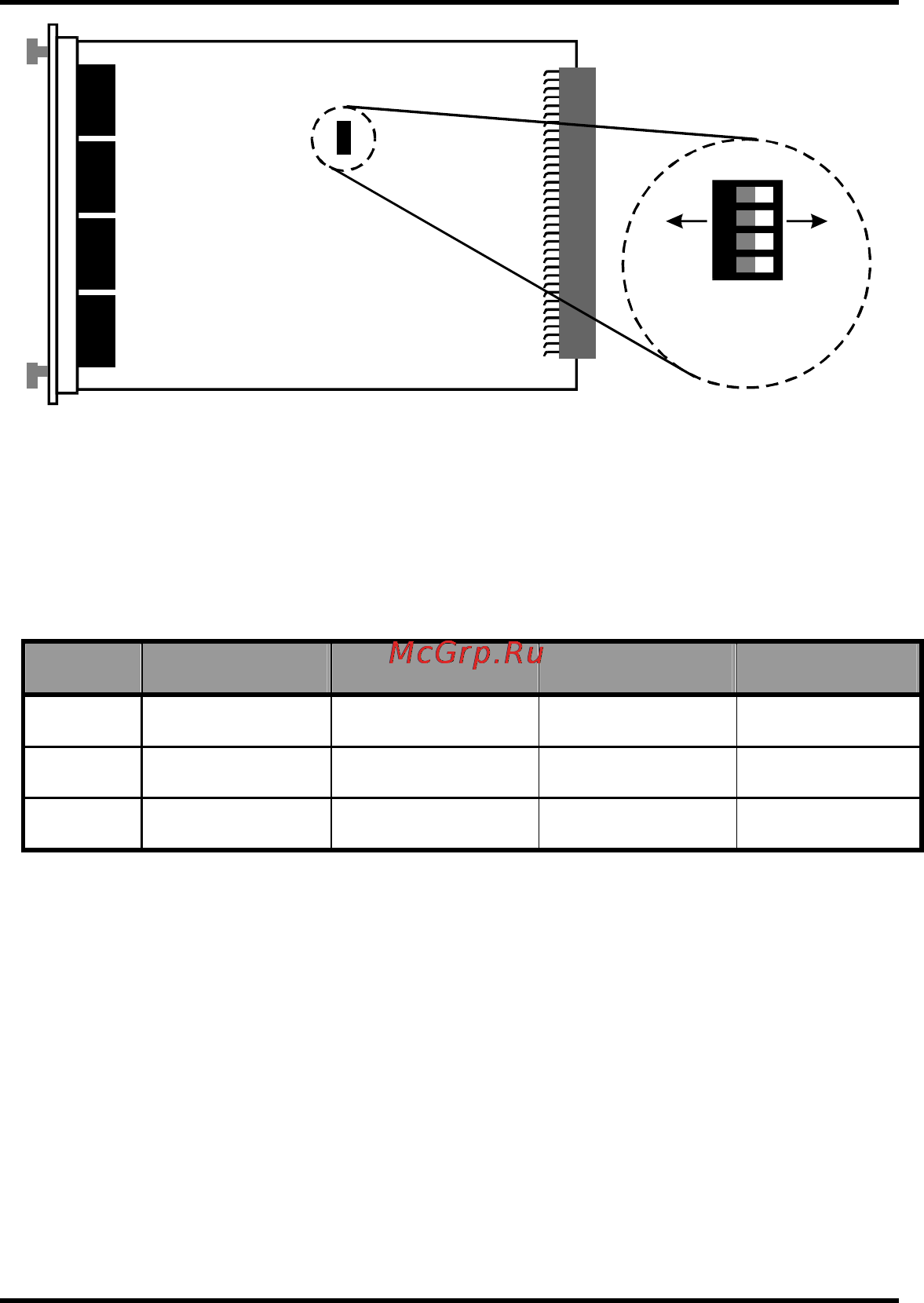

Figure 1-9. Location and setting duplex mode
The following Table1-3. lists the ports operating modes based
on the DIP switch position.
PORT 1 PORT 2 PORT3 PORT4
SW 1 2 3 4
ON Half-Duplex
Half-Duplex Half-Duplex
Half-Duplex
OFF Full-Duplex
Full-Duplex Full-Duplex Full-Duplex
Table 1-3. 4 ports 100Base-FX Fiber Module DIP switch functions
DES-124F 4 ports 100Base-FX Fiber Module Feature
Conforms to IEEE 802.3u Fast Ethernet standard
Support SC or ST fiber connector (optional)
Support half and full duplex via DIP switches
Store-and-forward switch architecture for abnormal packets
filtering
Backplane up to 2.4Gbps
