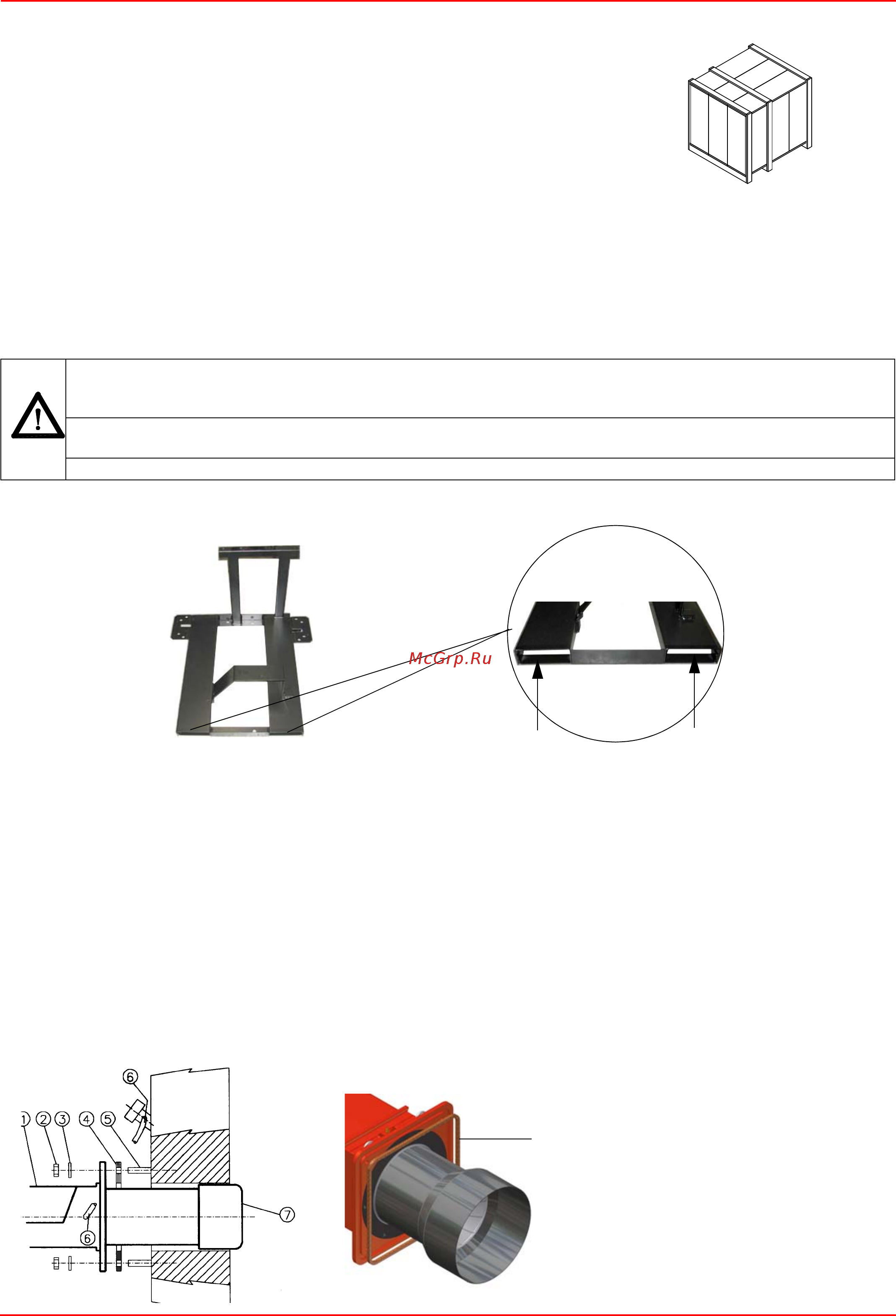

МОНТАЖ И ПОДКЛЮЧЕНИЕ
Упаковка
Горелки поставляются в деревянных ящиках размерами:
z 2280 мм x 1730 мм x 1360 мм(L x P x H)
Такие упаковки боится сырости, поэтому не разрешается штабелировать количество,
превышающее максимальное, указанное на наружной стороне упаковки. В каждой
упаковке находятсяПри утилизации упаковки горелки выполнять процедуры в
соответствии с действующими правилами по утилизации отходов.
1 горелка;
1 Прокладка, устанавливаемая между горелкой и котлом;
2 жидкотопливные шланги;
1 фильтр мазутного топлива;
1 пакет с да
нными инструкциями по эксплуатации.
При утилизации гупаковки соблюдать процедуры, предусмотренные действующими нормативами по утилизации материалов.
Подъем и перенос горелки
Горелка установлена на специальную раму-подставку в целях удобства ее перемещения с помощью электрокары с вилочным
захватом: вилка захвата должна помещаться в отверстия А и В.
Монтаж горелки на котел
Для того, чтобы установить горелку на котел, действовать следующим образом:
1). выполнить отверстие на лицевой панели, закрывающей камеру сгорания, в соответствии с описанием, данным в параграфе
“Габаритные размеры”
2). приставить горелку к лицевой панели котла: поднимать горелку при помощи рым болтов, имеющихся в верхней части
горелки (см. параграф “Подъем и перенос горелки”);
3
). вкрутить болты (5) в отверстия лицевой плиты, согласно шаблона выполнения отверстия, описанного в параграфе “Габаритные
размеры” ;
4). уложить прокладку на фланец горелки;
5). смонтировать горелку на котле;
6). закрепить с помощью гаек к болтам котла, согласно схеме, изображенной на рисунке;
7). По завершении монтажа горелки на котёл, позаботьтесь о том, чтобы пространство между соплом горелки и огнеупорным
краем отверстия котла было герметически закрыто специальным изолирующим материалом (валик из жаропрочного волокна
или ог
неупорного цемента).
ВНИМАНИЕ! Все операции по подъему и переносу горелки должны выполняться обученным для выполнения такой
работы персоналом. В случае, если эти операции не будут выполняться должным образом, существует риск
опрокидывания и падения горелки.
Для переноса горелки использовать средства с соответствующей грузоподъемностью (См. параграф “Технические
характеристики”).
Горелку без упаковки можно поднимать и пер
евозить исключительно с помощью вилочной электрокары
H
P
L
H
P
L
A
B
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 Жгут из керамического волокна
5 Шпилька
6 Трубка для чистки глазка
7 Сопло
