26

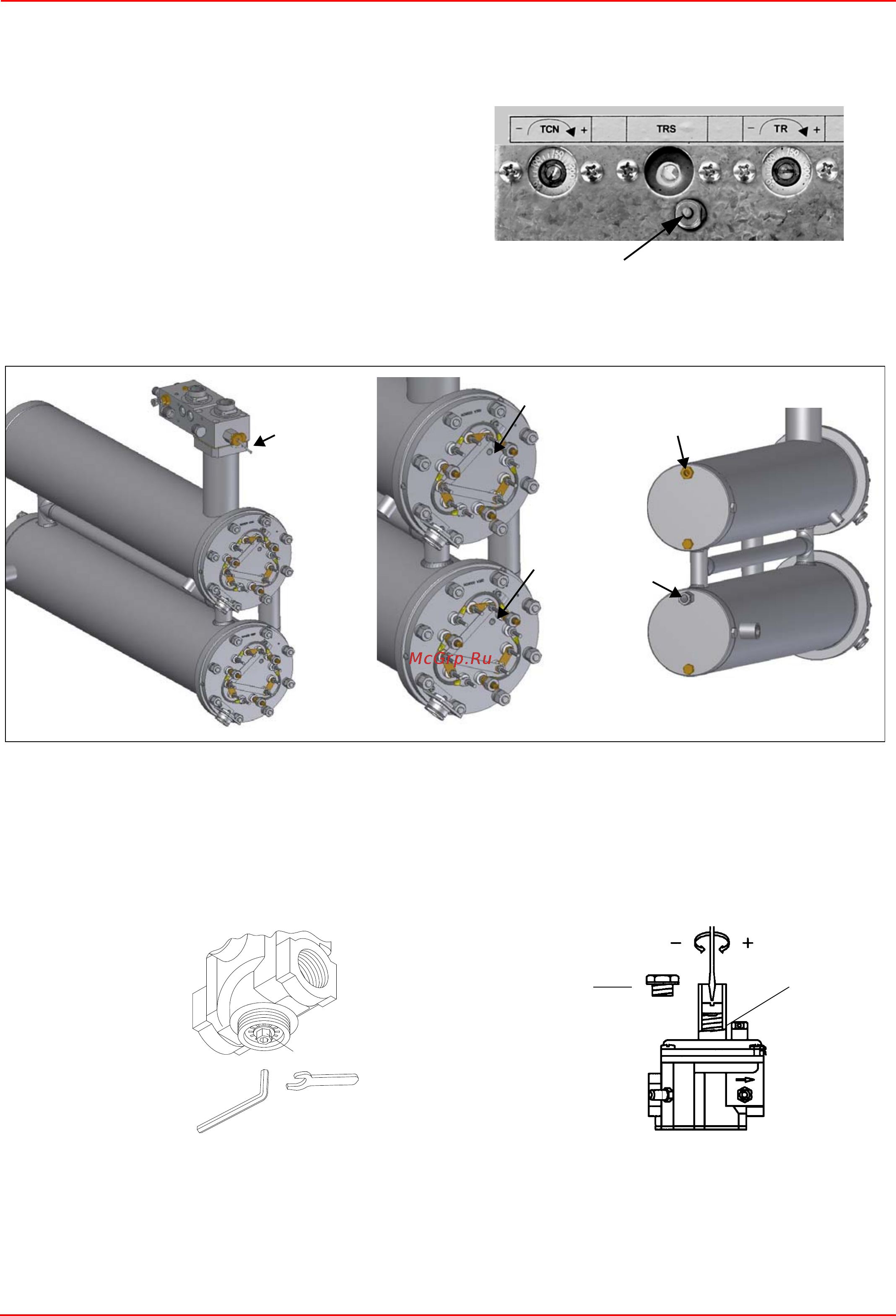

Газовый клапан запальника: Клапан регулирования давления Brahma EG12*R
Снять защитную крышку, расположенную в нижней части клапана, поворачивая ее против часовой стрелки. При вращении по
часовой стрелке гайки 1, как показано на , клапан закрывается, а при вращении против часовой стрелки - клапан открывается
z Снимите колпачок T
z Для увеличения давления газа на выходе при помощи отвёртки поворачивайте винт TR, как показано на риснок.
При ввинчивании давление увеличивается, при отвинчивании - уменьшается.
Установите колпачок на место.
TRS - Предохранительный термостат сопротивленийВо
время испытаний на заводе термостат настраивается на
значение примерно 190 °C. Этот термостат срабатывает,
когда рабочая температура превышает установленное
предельное значение. Проверить причину неполадки и вн
овь
ввести в действие термостат с помощью кнопки PR.
TR - Термостат сопротивлений:Этот термостат необходимо
настраивать на правильное значение, согласно графика
“вязкость - температура” , а затем проверит температуру с
помощью термометра, установленного на бачке.
TCN - Термостат готовности системы к работе(подает
разрешительный сигнал на топливный клапан Нормально
Закрытый): установить на значение, которое п
римерно на 20°
меньше по сравнению с величиной TR.
PR
Pb3
Pb
TR
Pb4
TCN - TRS
1
T
TR
Клапан регулирования давления Brahma EG12*R
Стабилизатор давления
