CIB Unigas Mille RBY1030 H-.MD.L.RU.A.ES [22/45] Гидравлические соединения

Подключение сжатого воздуха

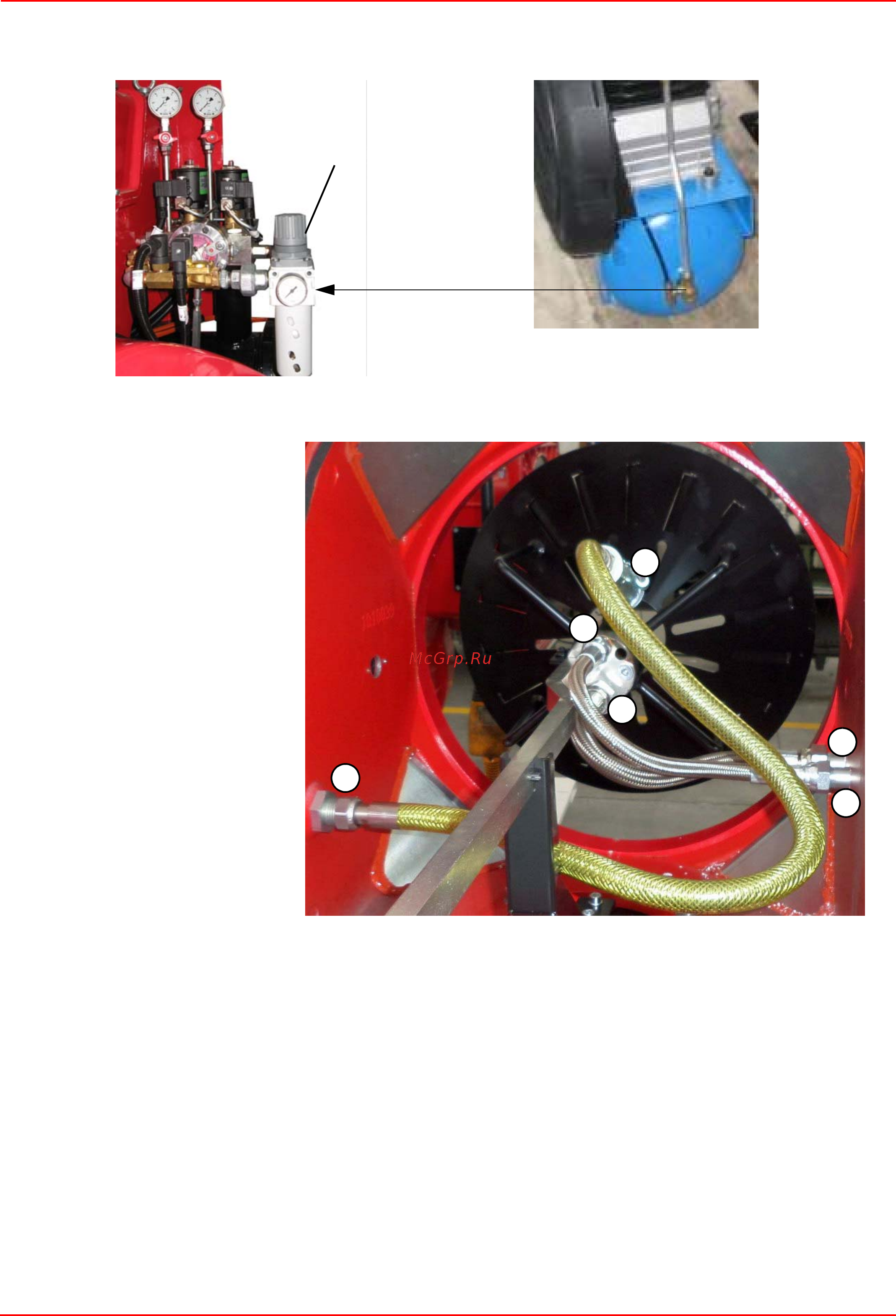

Для подключения сжатого воздуха обратиться к нижеследующим рисункам:

Гидравлические соединения

Обозначения

G Газ

A Сжатый воздух

O Жидкое топливо

Рис. 18

Фильтр регулятора (см. Рис. 39)
