17
ГИДРАВЛИЧЕСКИЕ СХЕМЫ

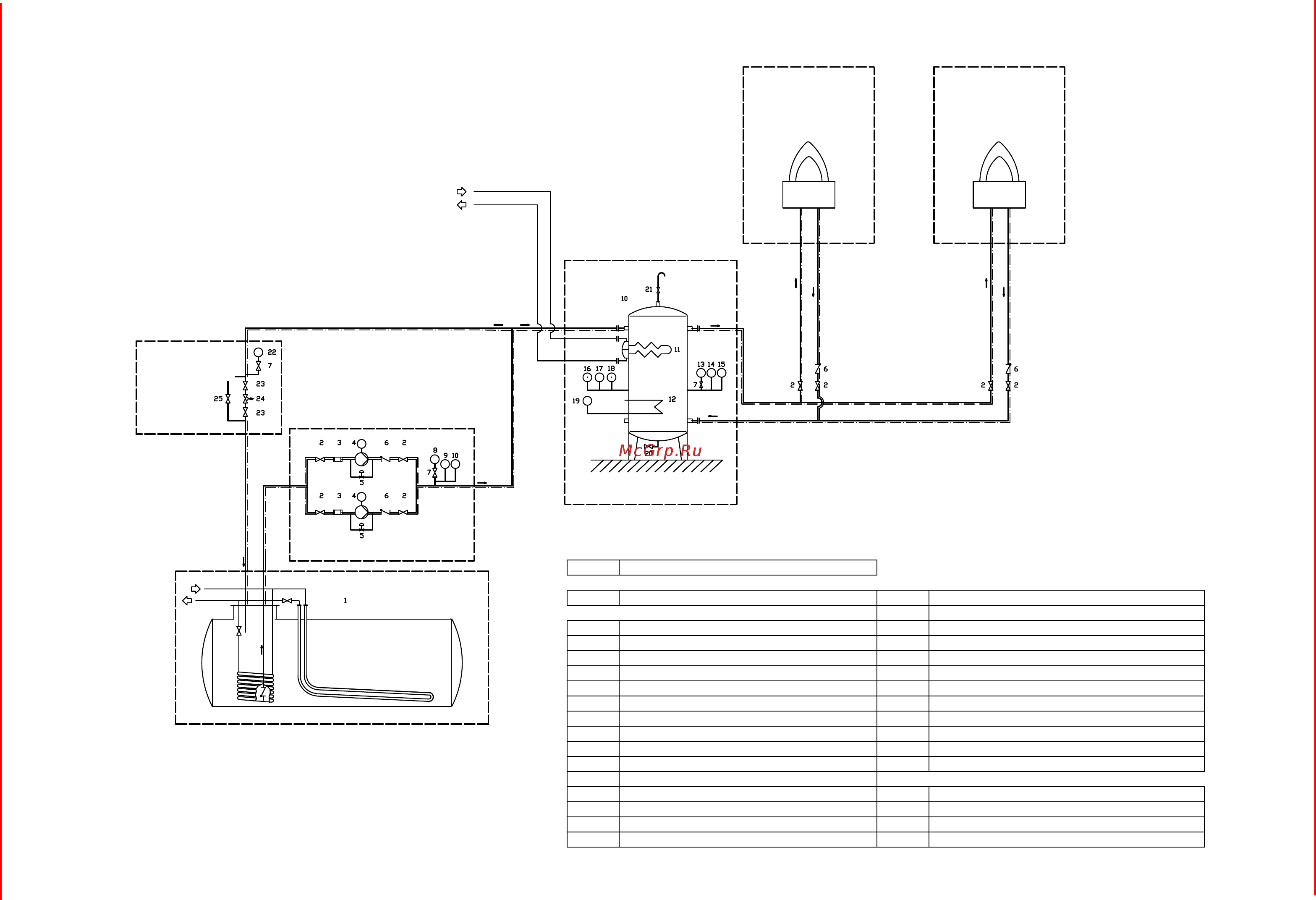

Рис. 12 - 3ID0024 – Гидравлическая схема
M
M
PI
PI
PI
TI
TS
TSLTSH
PSLPSH
PSLPSH
регулятор
давления
насосно-топливная группа
вход жидкости для подогрева
обратный ход жидкости для подогрева
основная цистерна
группа служебной емкости
Горелка №1
см. схемы горелки
Горелка №2
см. схемы горелки
вход жидкости для
подогрева
обратный ход жидкости для
подогрева
3ID0024 ОБОЗНАЧЕНИЯ
ПОЗ КОЛЬЦЕВОЙ КОНТУР ПОДАЧИ ТОПЛИВА ЕМКОСТЬ СЛУЖЕБНАЯ
1 Цистерна 10 Емкость служебная
НАСОСНАЯ ГРУППА 11 Группа подогрева
2 Ручной отсечной клапан 12 Электрический резистор
3 Фильтр 13 Манометр
4 Насос с электродвигателем 14 Реле максимального давления - PO MAX
5 Предохранительный клапан 15 Реле минимального давления - PO MIN
6 Обратный клапан 16 Термостат минимальной температуры - TCN
7 Ручной отсечной клапан 17 Термометр
8 Манометр 18 Термостат максимальной температуры - TRS
9 Реле максимального давле
ния - PO MAX 19 Термостат - TR
20 Ручной отсечной клапан
21 Ручной отсечной клапан
ГРУППА РЕГУЛИРОВКИ ДАВЛЕНИЯ ТОПЛИВА
22 Манометр
23 Ручной отсечной клапан
24 Регулятор давления
25 Стержневой кран
