36

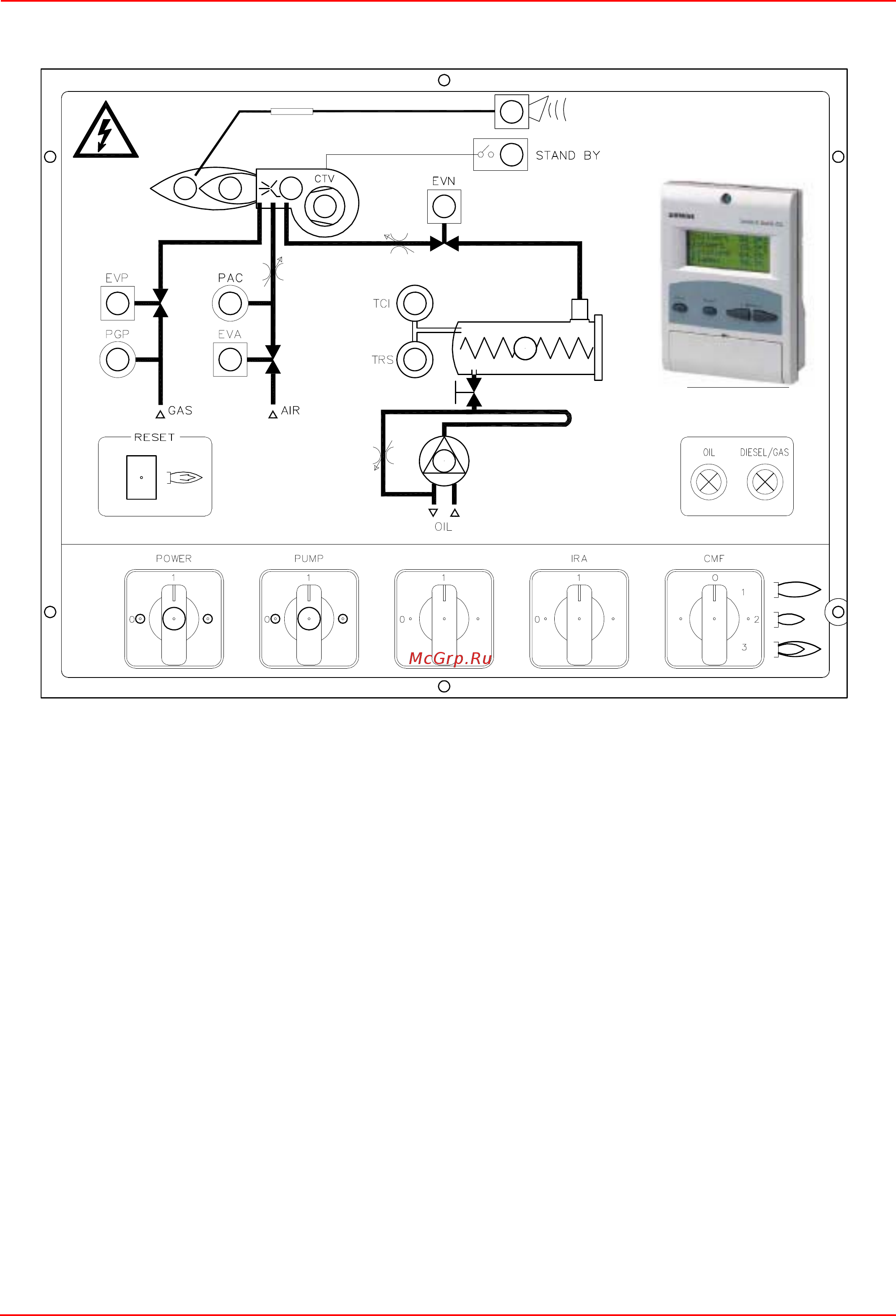

Лицевой щит управления горелки
A Сигнальная лампочка работы в режиме большого пламени
B Сигнальная лампочка работы в режиме малого пламени
C Сигнальная лампочка работы запального трансформатора
D Сигнальная лампочка срабатывания термореле вентилятора
E Сигнальная лампочка блокировки горелки
F Сигнальная лампочка горелки в режиме ожидания
G Сигнальная лампочка работы EVN
H Сигнальная лампочка реле давления воздуха распыления топлива
I Сигнальная лампочка электроклапана сжатого воздуха
L Сигнальная ламп
очка срабатывания предохранительного реле резисторов
M Сигнальная лампочка работы термостата готовности системы
MD Модулятор Siemens (только в случае модулирующих горелок)
N Сигнальная лампочка работы топливного насоса
O Сигнальная лампочка электроклапана запальной горелки
PL Сигнальная лампочка работы на дизельном топливе
PH Сигнальная лампочка работы на мазутном топливе
Q Сигнальная лампочка срабатывания реле давления газа запальной горелки
R Кнопка разблокировки для элек
тронного блока контроля пламени
S Сигнальная лампочка работы резисторов подогрева топлива
S1 Главный выключатель
S2 Селекторный переключатель работы насоса РУЧ-АВТ
S3 Селекторный переключатель работы на дизтопливе/мазуте
S4 Выключатель вспомогательных резисторов
S5 Ручной переключатель режима работы
S1 S2 S3
S4 S5
B
C
D
G
E
M
L
N
H
IQ
O
R
MD
A
S
PH PL
