Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снимите прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и газа включите горелку и на фазе
предварительной продувки медленно поворачивайте регулировочное кольцо VR по
часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.
z Установите на место прозрачную крышку реле давления.
Воздушный клапан EVL для чистки фурмы
После затухания пламени, автоматическая система будет подавать сжатый воздух, необходимый для прочистки фурмы.

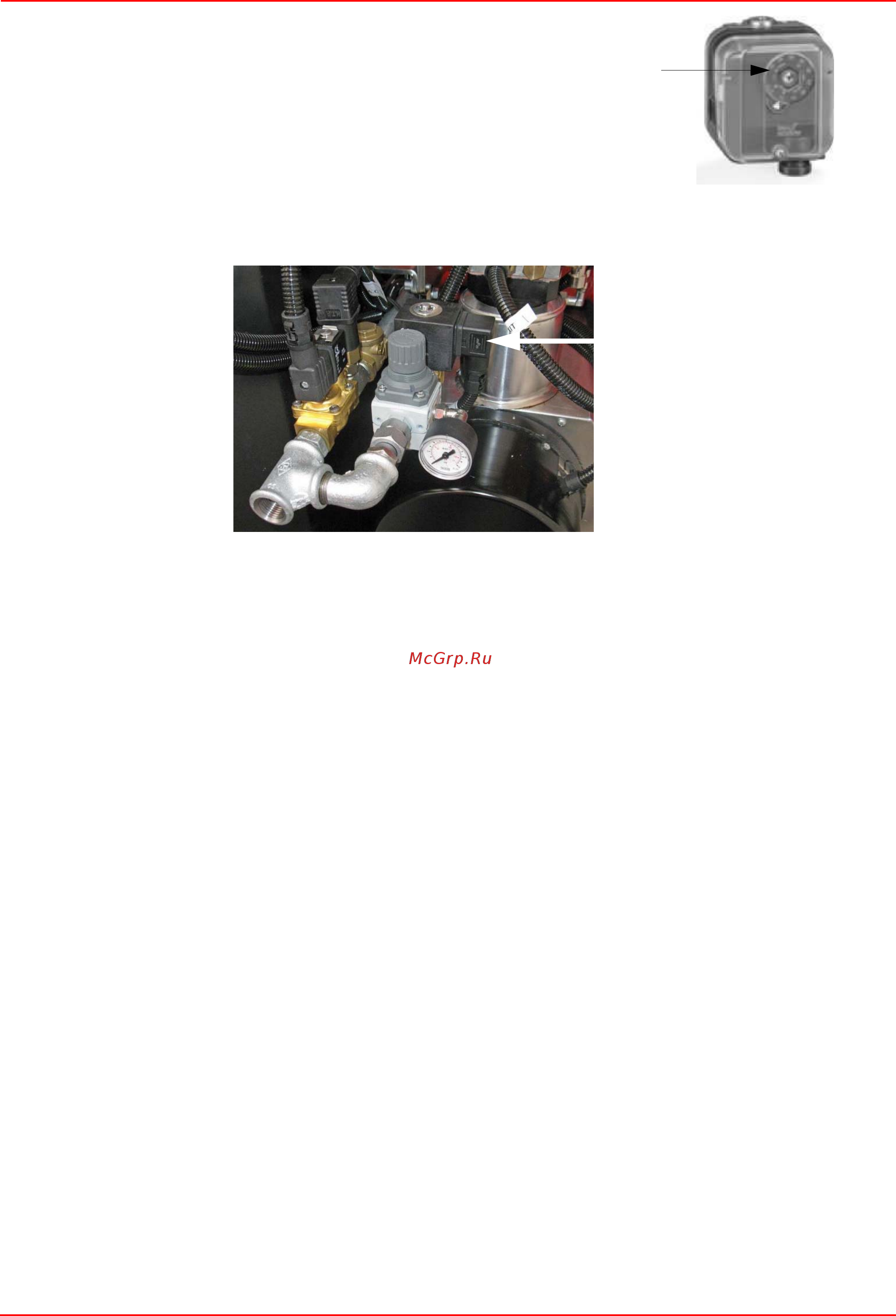

Fig. 23
