CIB Unigas Mille RBY1030 H-.MD.L.RU.A.ES [40/45] Проверка тока у контрольного фотоэлемента

Чистка и замена фотоэлемента контроля пламени

z Вынуть фотоэлемент с его гнезда (см. рисунок)

z Для чистки линз использовать мягкую ветошь (без использования сольвентов или масел);

z проверить подсоединение кабелей и защитные функции в случае замены фотоэлемента.

Проверка тока у контрольного фотоэлемента

Чтобы проверить ток у контрольного электрода, следуйте схемам на Рис. 26 - Рис. 26. Если электрический импульс ниже

указанного значения, проверьте положение контрольного фотоэлемента, электрические соединения и, при необходимости,

замените фотоэлементю.

Сезонная остановка

Для того, чтобы отключить горелку на летний период, действовать следующим образом:

1 перевести главный выключатель в положение OFF (отключено)

2 отсоединить линию электрического питания

3 перекрыть кран подачи топлива на распределительной линии

Утилизация горелки

В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации

материалов.

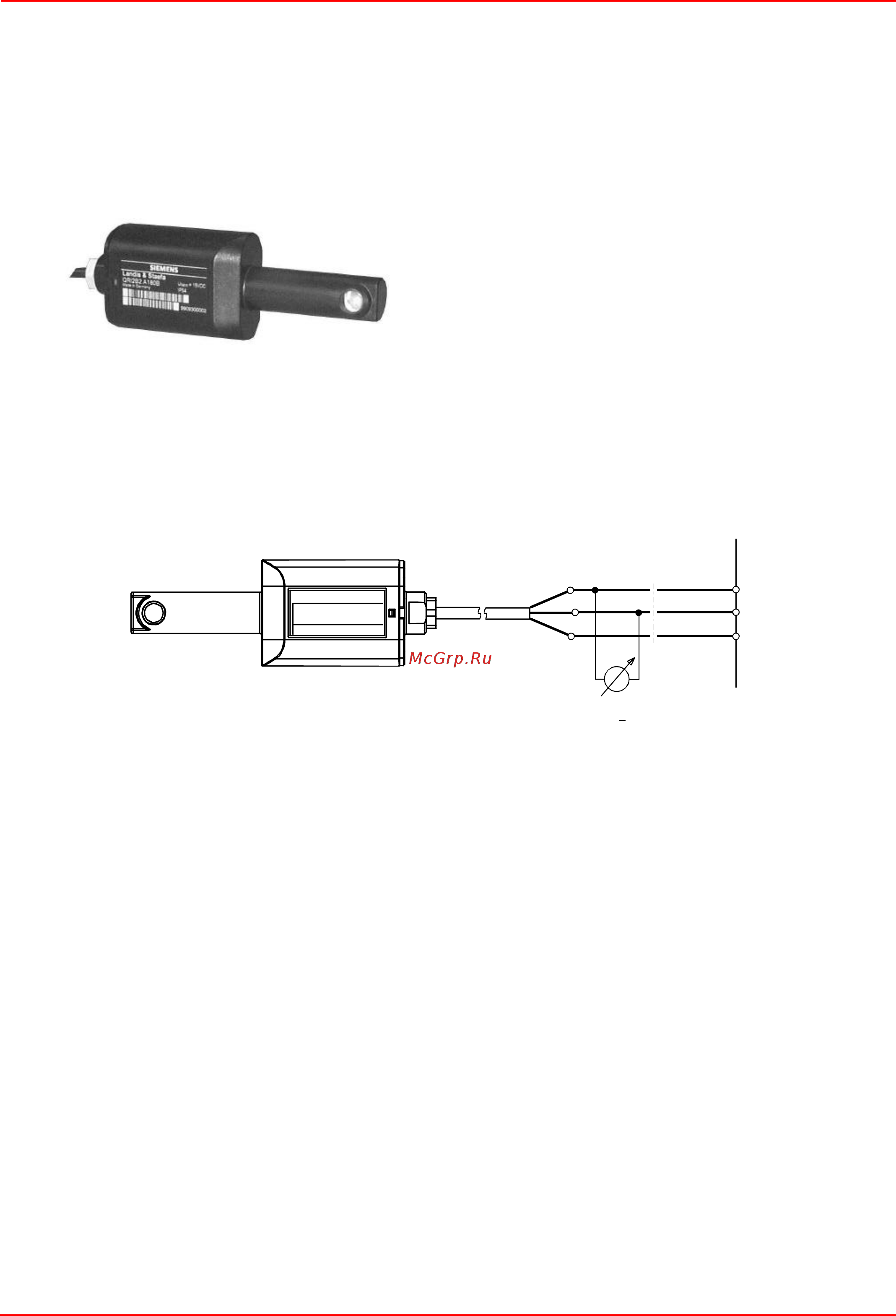

Рис. 26 - Контроль пламени с помощью фотоэлемента QRI

Минимальное значение сигнала детектирования: 3.5 V пост. тока

QRI

7719a01E/0502

SIEMENS

QRI

Made in Germany

Landis & Staefa

blue

brown

0...10 V

> 10 M

X10-02 / 6

X10-02 / 4

X10-02 / 2

LMV...

black
