Зона охвата базовой станции
На

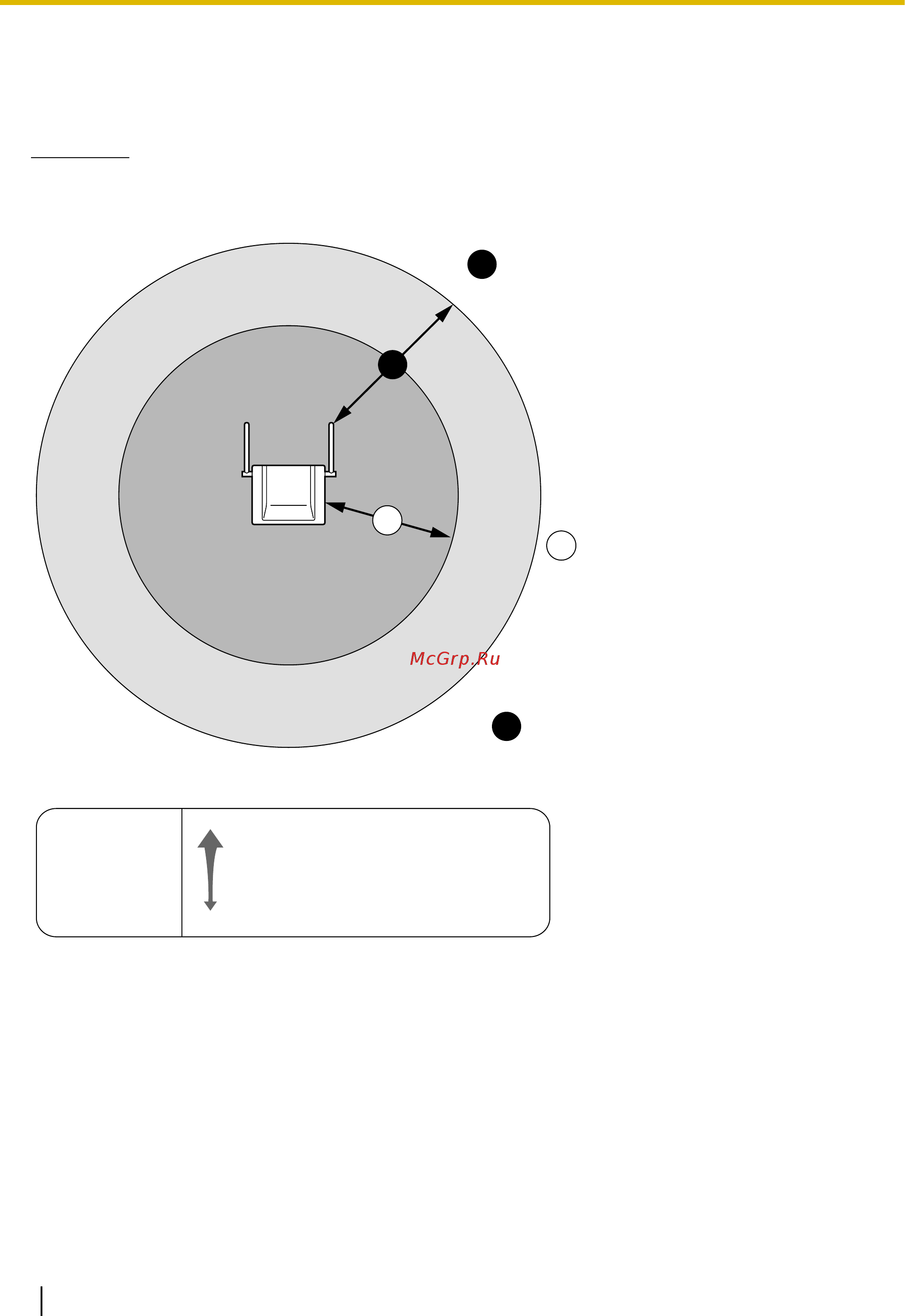

приведенном ниже рисунке представлена зона охвата 1 базовой станции в том случае, когда в месте
установки нет препятствий распространению радиоволн.
Замечание
Уровни мощности радиосигнала измеряются в процессе исследования площадки (см. раздел
"5 Исследование площадки с использованием KX-TCA175/KX-TCA256/KX-TCA275/KX-TCA355/
KX-TCA364").
A
B
A
B
C
Серая зона:
при разговоре возможны
сбои/отключения
Вне обслуживания:
невозможно выполнять/
принимать вызовы.
Зона уверенного охвата
Уровень мощности
радиосигнала
превышает "8".
(приблизительно 30-40 м)
Обеспечивается высокое
качество звука.
Зона охвата
Уровень мощности радиосигнала
превышает "3".
(приблизительно 50-60 м)
Уровни мощности радиосигнала
Максимальное качество
Высокое качество
Возможны помехи
Частые помехи/разъединения
Вне обслуживания
Уровни 14 - 18
Уровни 08 - 13
Уровни 03 - 07
Уровни 01 - 02
Уровень 00
Подготовка к исследованию площадки
1. Приготовьте карту и изучите место установки.
a. Проверьте наличие препятствий (стеллажи, колонны, перегородки и т.п.).
b. Проверьте композицию строительных материалов (металл, бетон, фанера и т.п.).
c. Проверьте планировку и размеры помещения, коридоров и т.п.
d. Нанесите полученные данные на карту.
16 Краткая инструкция по установке
3 Составление плана площадки
