Panasonic KX-TDA0156 [17/60] Пример установка в помещении разделенном внутренними стенами
![Panasonic KX-TDA0156 [17/60] Пример установка в помещении разделенном внутренними стенами](/views2/1437567/page17/bg11.png)
2. Определите по карте зону обслуживания, необходимую для пользователей (при этом
руководствуйтесь приведенным ниже примером).
a. Начертите
зону охвата базовой станции. Расширьте зону охвата до 50 м в каждом направлении
(в зависимости от материалов строительных конструкций и препятствий на месте установки).
Учтите, что базовая станция не может быть установлена снаружи здания.
b. Если 1 базовая станция не охватывает всю зону обслуживания, следует установить
дополнительные базовые станции. Зоны охвата смежных базовых станций должны
перекрываться.
В месте перекрытия зон охвата базовых станций PS предпринимает попытку переключения
вызова на другую базовую станцию (хэндовер), если снижается мощность сигнала базовой
станции, обслуживающей микросотовый терминал в данное время. Однако при перемещении
PS слишком далеко от базовых станций, на которые можно было бы выполнить хэндовер,
возможен выход PS из зоны обслуживания и потеря вызовов.

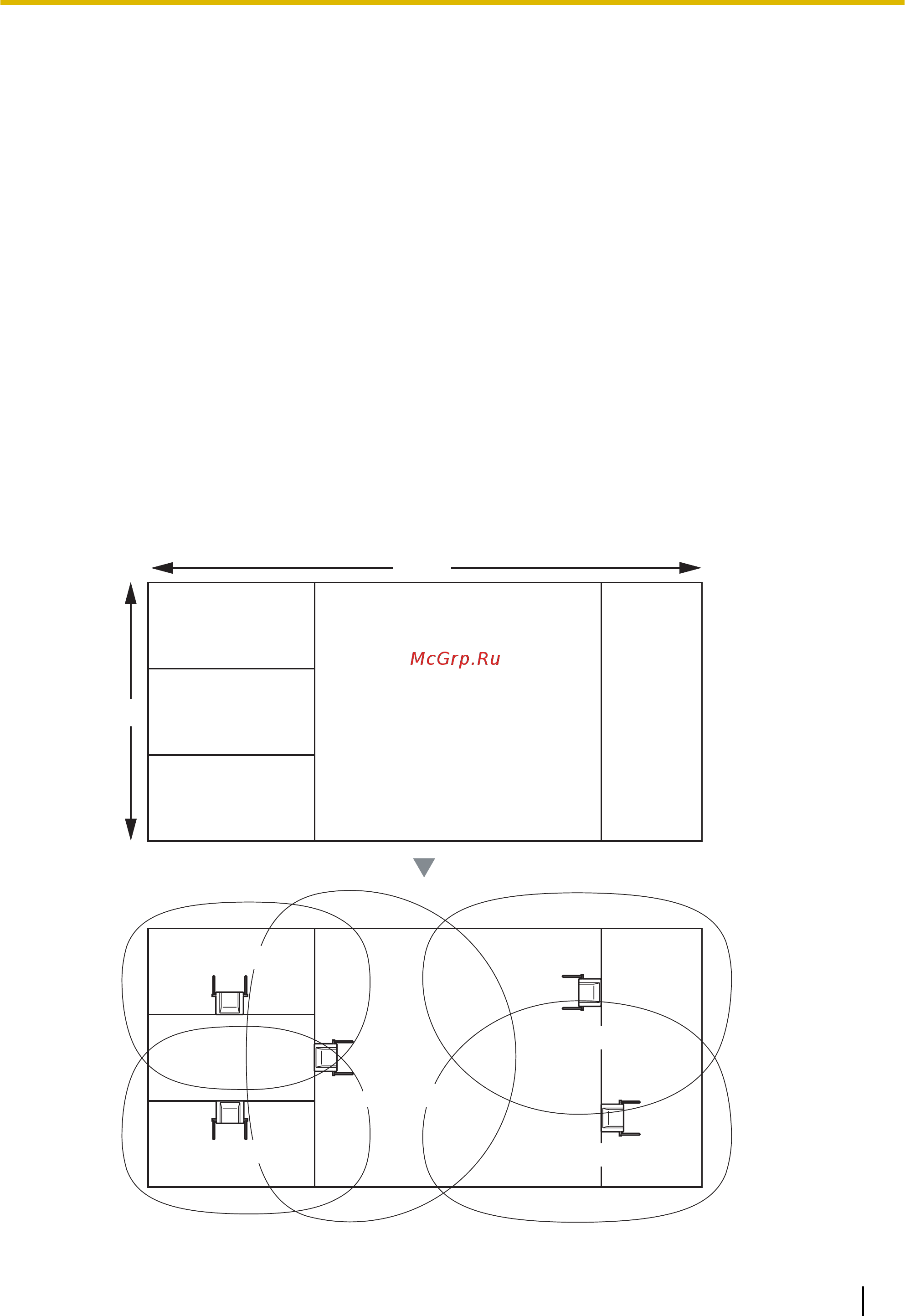

Пример: установка в помещении, разделенном внутренними стенами
Принимается во внимание следующее:
• помещение разделено внутренними стенами;
• помещение окружено бетонными стенами.
План установки базовой станции:
• Зона охвата каждой базовой станции не будет максимальной, как при отсутствии препятствий,
поскольку происходит ослабление радиосигналов в стенах, разделяющих помещение.
Следовательно, для охвата всего помещения потребуется 5 базовых станций.
Базовая станция № 3
Базовая станция № 5
150 м
70 м
Базовая станция № 1
Базовая станция № 2
Базовая станция № 4
Краткая инструкция по установке 17
3 Составление плана площадки
