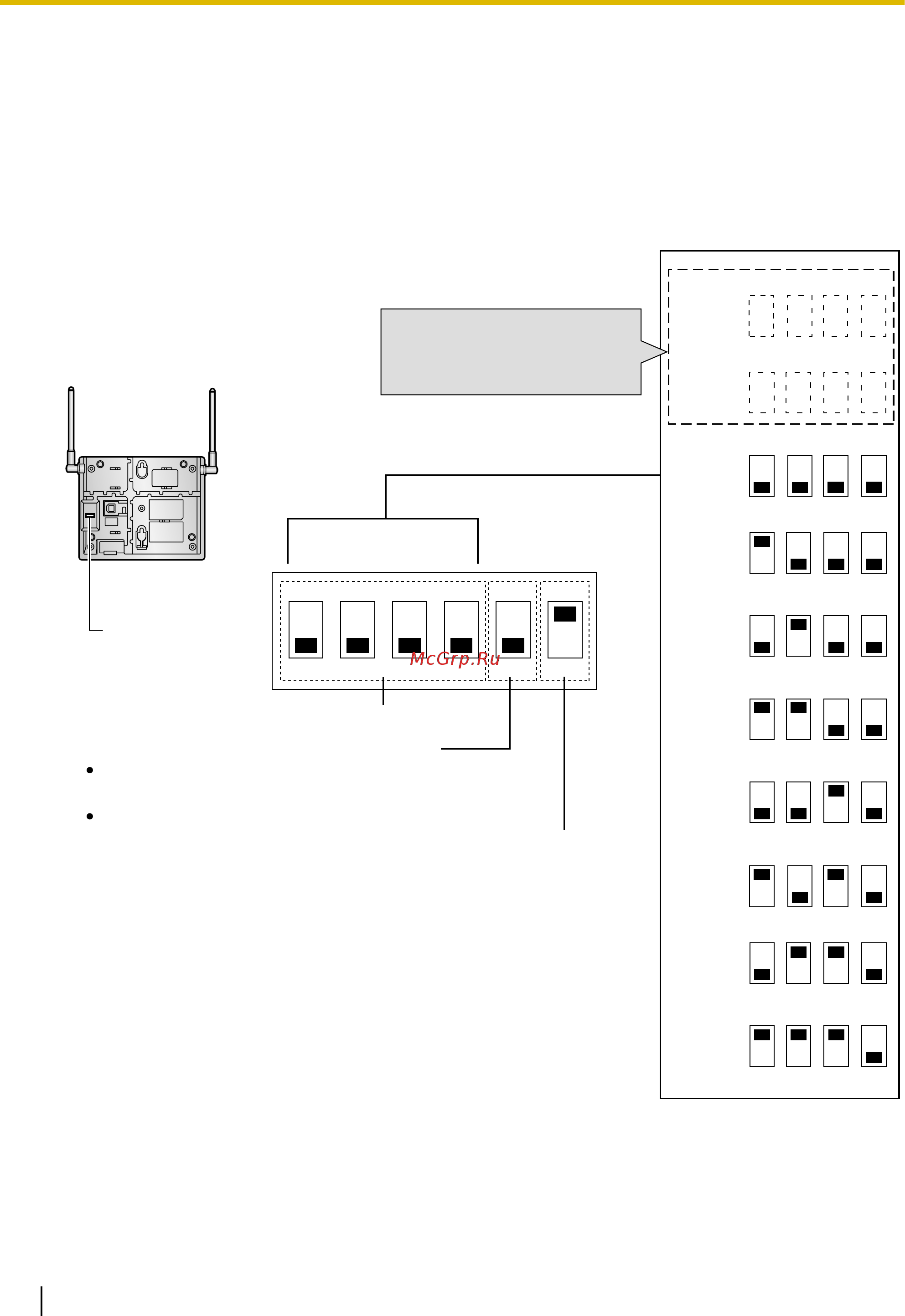

Временная установка и настройка базовой станции для исследования
площадки
1. Переведите
переключатель проверки радиосигнала из положения "Выключено" (OFF) в положение
"Включено" (ON).
2. Переведите в требуемое положение переключатели номеров каналов.
3. Установите переключатель выбора источника питания в требуемое положение.
KX-TDA0155/KX-TDA0156
12 34 5 6
4321
4321
Каналы 0 и 1 нельзя
использовать в ПО версии
7.010 и выше.
Канал 1
Канал 0
Канал 2
Канал 3
Канал 4
DIP-
переключатель
Переключатель проверки
радиосигнала
Переключатель выбора источника питания
Переключатель номера канала
OFF
ON
Канал 6
Канал 5
Канал 7
Канал 8
Канал 9
4
4
4
4
3
3
3
3
2
2
2
2
1
1
1
1
4321
4
4
3
3
2
2
1
1
4321
ON: От внешнего блока питания (KX-A11/KX-TCA1)/
батарейного блока (PSZZTD142CE)
OFF: УАТС
20 Краткая инструкция по установке
