4 Подготовка к исследованию площадки
Для исследования площадки используйте PS KX-TCA175/KX-TCA256/KX-TCA275/KX-TCA355/
KX-TCA364.
Примечание
Ниже приведены требуемые версии программного обеспечения:
– Версия программного обеспечения
PS: 3.027 или выше
– Версия программного обеспечения KX-TDA0158: 6.033 или выше
– Версия программного обеспечения KX-TDA0155/KX-TDA0156: любая версия
Замечание
Экранные подсказки при исследовании площадки доступны только на английском языке.
Проверка идентификационного номера базовой станции
Проверьте наличие этикетки с идентификационным номером базовой станции на базовой станции.
Если на базовой станции отсутствует этикетка с идентификационным номером базовой станции,
проверьте идентификационный номер базовой станции с помощью
Maintenance Console. Для
получения дополнительной информации см. "Utility—CS Information" в Руководстве по
программированию ПК или online-справку по соответствующей УАТС.

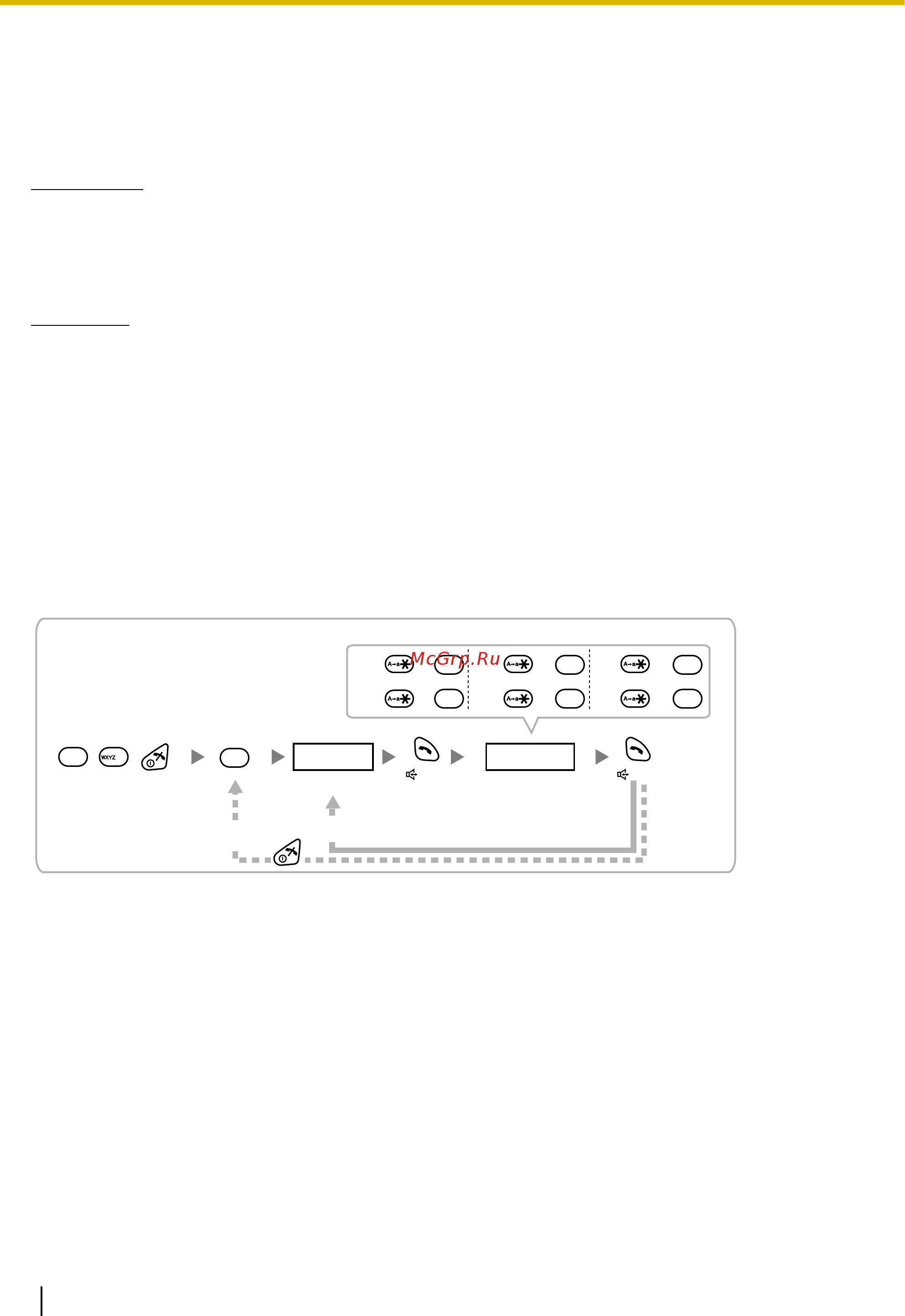

Назначение идентификационного номера базовой станции PS
Нажмите и удерживайте
кнопки 1, 9 и POWER в
течение более чем 2 сек.
0-7 0-9 и A-F
№ БС Ид. № БС
1
9
9
2
ABC
Ввод букв
A: + C: + E: +
B: + D: + F
: +
К начальному
отображению
К требуемому номеру
базовой станции
3
DEF
4
GHI
0
1
5
JKL
2
ABC
18 Краткая инструкция по установке
4 Подготовка к исследованию площадки
