KX-TDA0158
6
5
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
DIP-переключатель

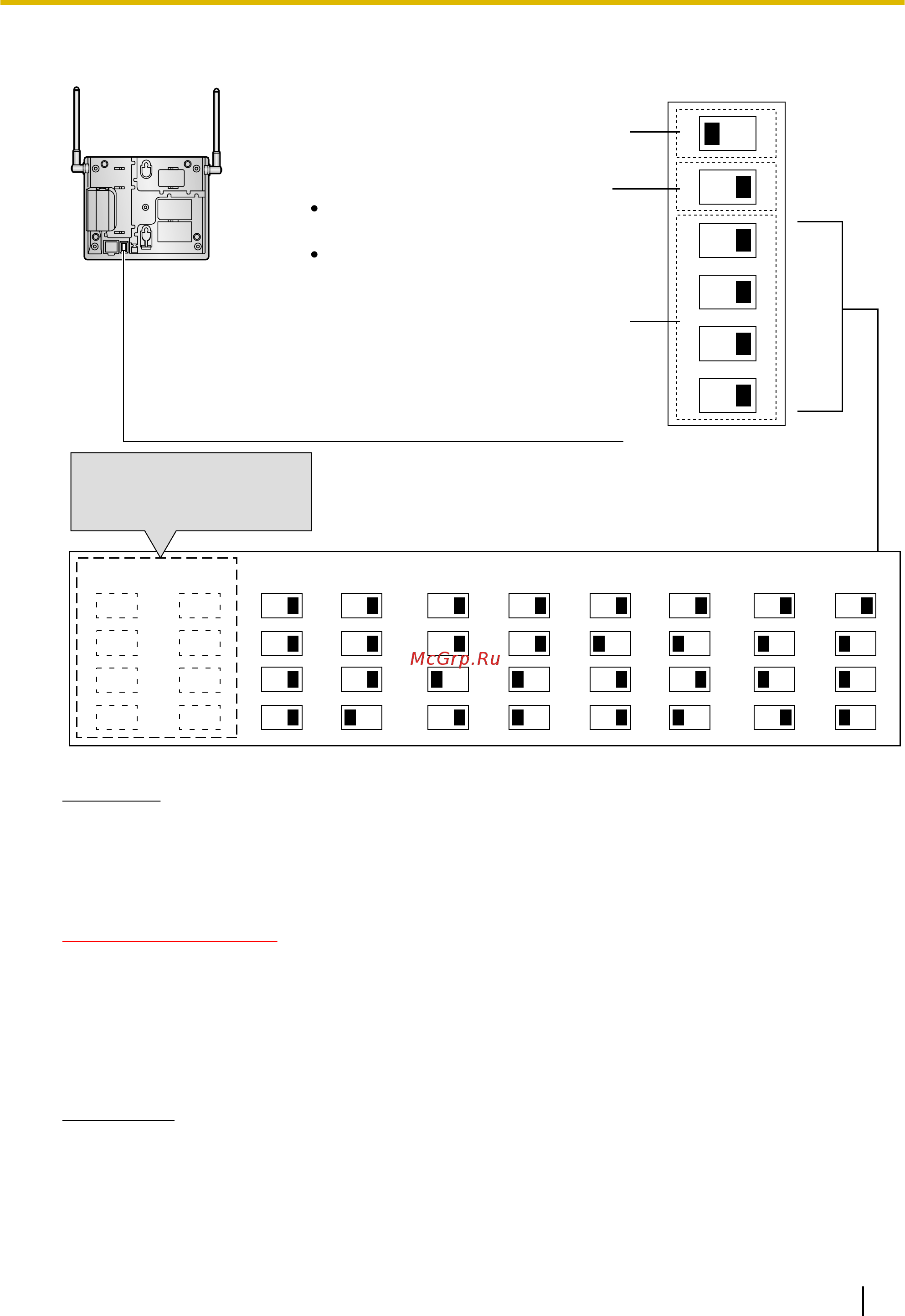

Канал 2 Канал 3 Канал 4 Канал 5 Канал 6 Канал 7 Канал 8 Канал 9
ON OFF
Канал 0 Канал 1
Каналы 0 и 1 нельзя
использовать в ПО версии
7.010 и выше.
Переключатель проверки
радиосигнала
Переключатель выбора
источника питания
Переключатель номера
канала
ON:
OFF: УАТС
От внешнего блока питания (KX-A11)/
батарейного блока (PSZZTD142CE)
Замечание
Если
в режиме проверки радиосигнала находится несколько базовых станций, то каждой из этих
базовых станций должен быть назначен собственный (уникальный) номер канала.
4. После установки DIP-переключателей подключите к базовой станции внешний блок питания/
батарейный блок через адаптер источника питания, либо подключите ее к УАТС.
ПРЕДУПРЕЖДЕНИЕ
При установке или тестировании изделия с использованием внешнего блока питания
этот блок питания следует подключить к настенной электрической розетке или
установленной на полу электрической розетке переменного тока. Не подключайте
внешний блок питания к электрической розетке переменного тока, установленной на
потолке, поскольку это может привести к разъединению этих устройств под
собственным весом блока питания.
Примечание
• Для пользователей в Великобритании:
На площадке не следует использовать источники питания переменного тока 240 В. Вместо
внешнего блока питания подключите к базовой станции батарейный блок.
• В случае KX-TDA0158
проводить исследование площадки с использованием батарейного
блока НЕ рекомендуется.
Краткая инструкция по установке 21
4 Подготовка к исследованию площадки
