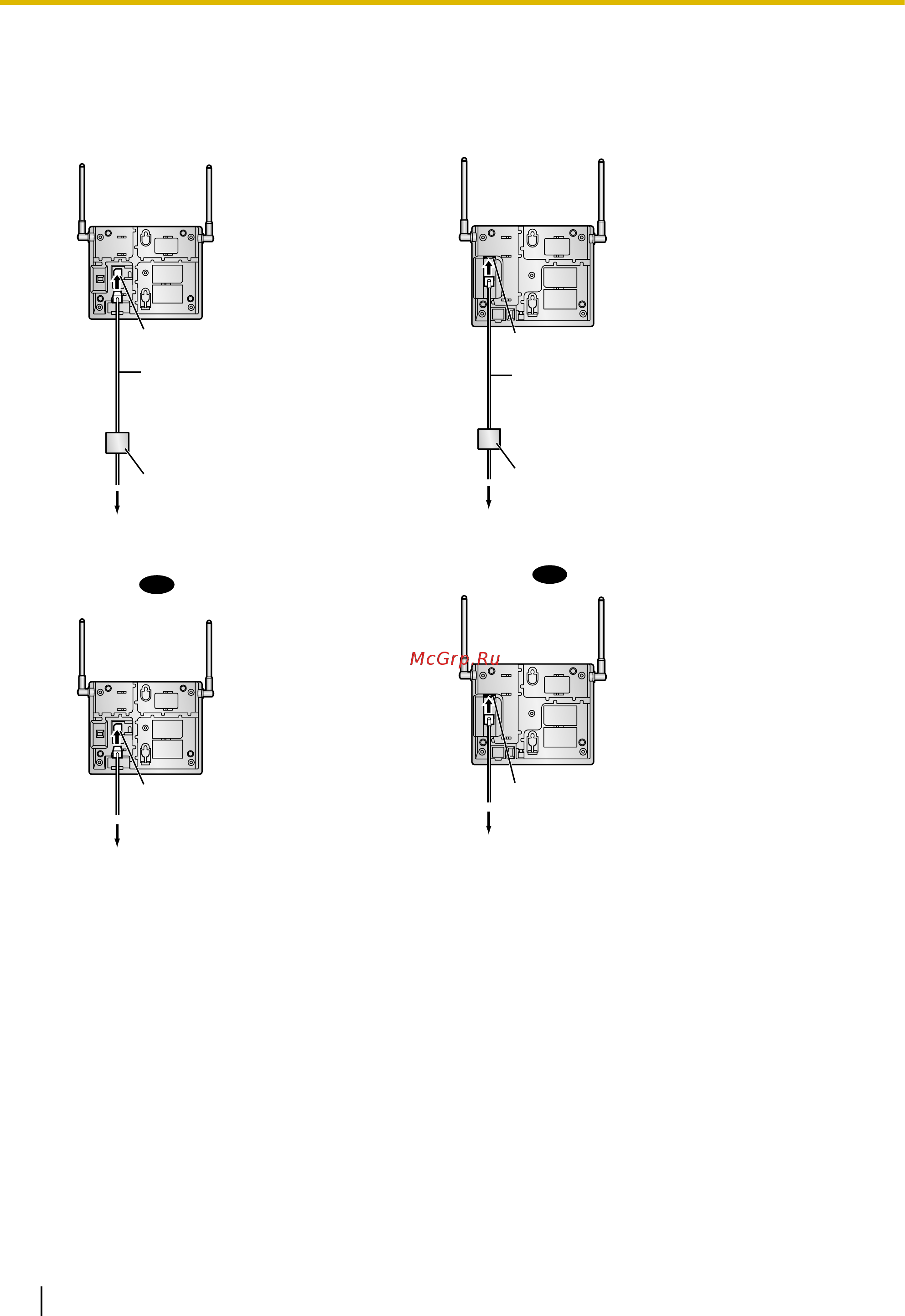

• Если на шаге 3 переключатель выбора источника питания был установлен в положение
"ON", подключите базовую станцию к внешнему блоку питания/батарейному блоку. Если
переключатель был установлен в положение
"OFF", подключите базовую станцию к УАТС.
KX-TDA0155/KX-TDA0156
ИЛИ
К внешнему блоку питания (KX-A11/KX-TCA1)/
батарейному блоку (PSZZTD142CE)
Адаптер источника питания
(PSZZ1TDA0142)
Модульный разъем RJ11
Модульный разъем RJ11
Телефонный шнур
К УАТС
Модульный разъем RJ11
KX-TDA0158
Модульный разъем RJ45
ИЛИ
К внешнему блоку питания (KX-A11)/
батарейному блоку (PSZZTD142CE)
К УАТС
Адаптер источника
питания
(PSZZ1TDA0142)
Модульный разъем RJ45
Телефонный шнур
(PSJA1017Z)
Модульный разъем RJ11
22 Краткая инструкция по установке
4 Подготовка к исследованию площадки
