8 Настенный монтаж
Монтаж
ПРЕДУПРЕЖДЕНИЕ
• Убедитесь, что выбранная для установки изделия стена достаточно прочна и выдержит
вес изделия (около 310 г). В противном случае стену необходимо укрепить.
• Используйте только те средства настенного монтажа (винты, шайбы), которые
поставляются с изделием.
• Если данное изделие больше не будет использоваться, его следует демонтировать со
стены.
ПРЕДОСТЕРЕЖЕНИЕ
• При вворачивании винтов в стену следите за тем, чтобы они не соприкасались с любыми
металлическими элементами, проводкой или металлическими конструкциями в стене.
• Не растягивайте и не перегибайте кабели. Кроме того, с кабелями не должны соприкасаться
посторонние предметы.
• Следует использовать несгораемые или защищенные от огня кабели.
• Не допускается расположение базовой станции и кабелей рядом или над батареей отопления
или любым другим источником тепла.
• Не связывайте кабели, подключенные к базовой станции, вместе со шнурами электропитания
оборудования, установленного рядом.
• Удостоверьтесь, что кабели надежно закреплены на стене.

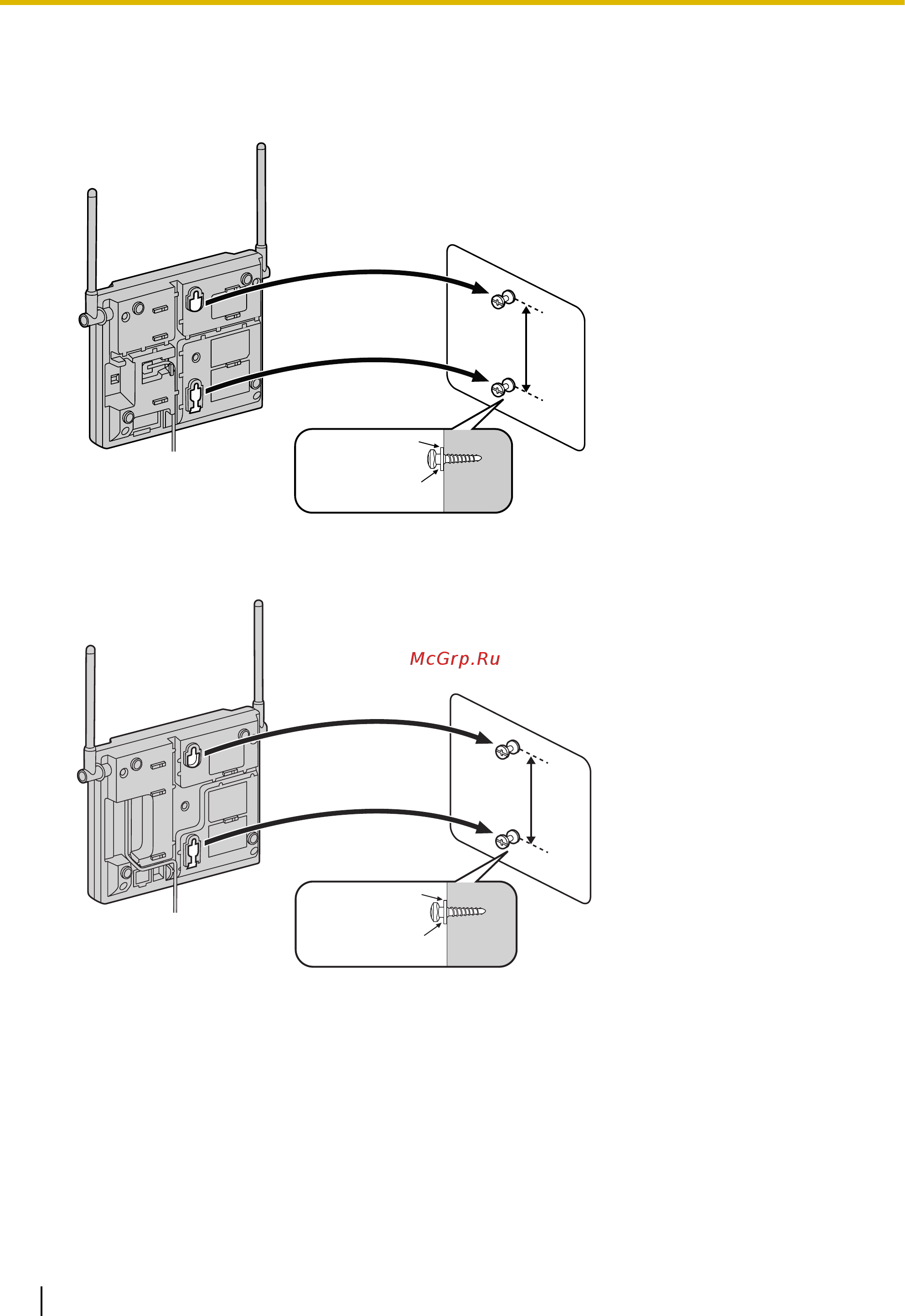

1. Приложите к стене шаблон для настенного монтажа и разметьте отверстия под 2 винта.
2. Заверните
2 винта и 2 шайбы (входящие в комплект поставки) в подготовленные отверстия в стене.
Замечание
• Удостоверьтесь, что головки винтов находятся на одинаковом расстоянии от стены.
• Вворачивайте винты перпендикулярно стене.
Краткая инструкция по установке 53
