4. Safety
The installation and commissioning should only be carried out
by contractors. During this process the installation instructions
must be observed.
We guarantee trouble-free function and operational reliability
only if the original accessories and spare parts intended for the
appliance are used.
5. Equipment description

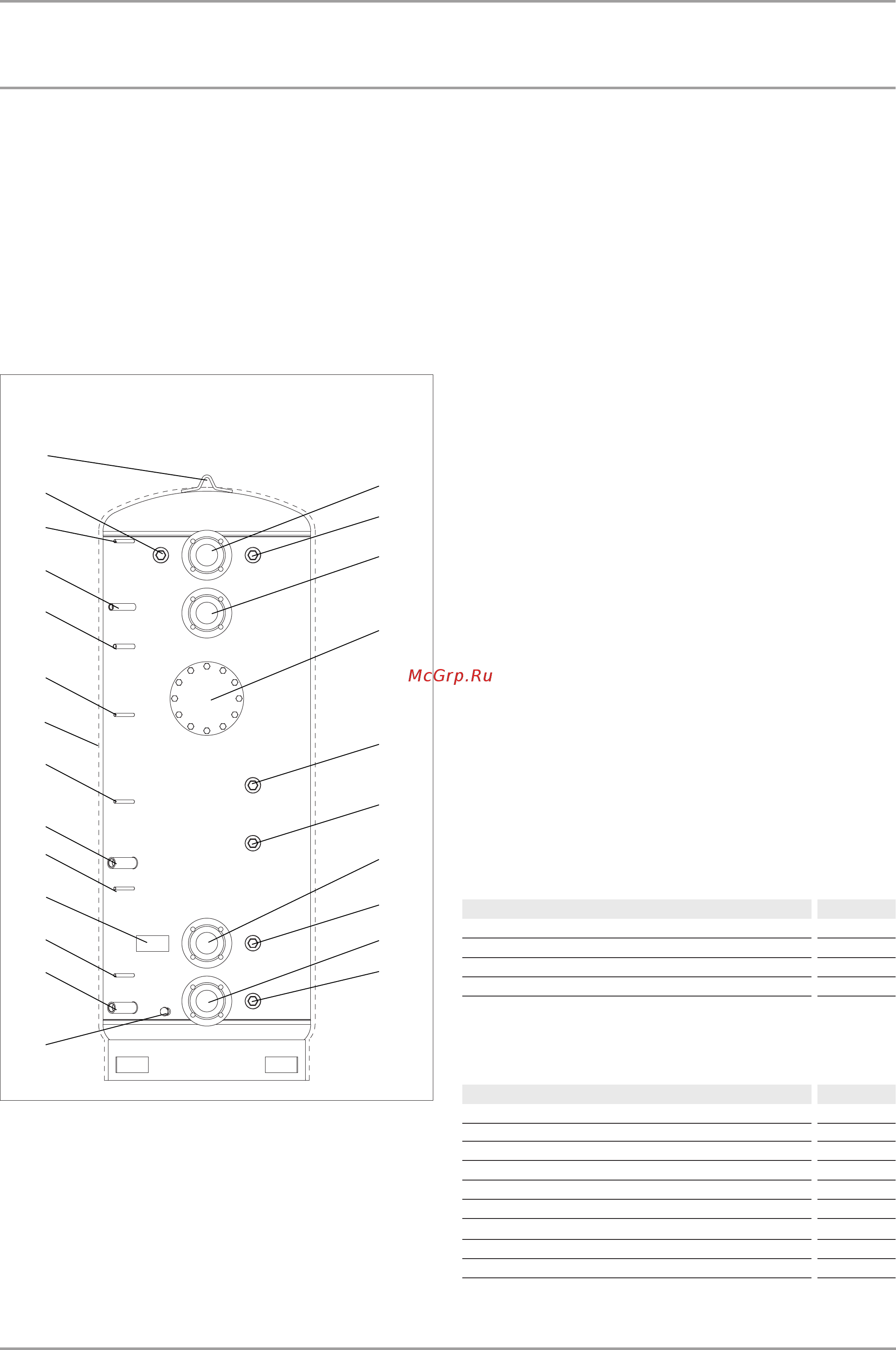

5.1 SBP 1000 and 1500 E | E SOL | E cool
1000 and 1500 E | E SOL | E cool
C26�03�01�0953
1
5
4
2
3
7
9
6
11
8
10
16
16
12
15
14
13
3
17
19
18
21
20
22
1 Heating flow
2 Heat pump flow
3 Connector for threaded immersion heater BGC
4 Flange for additional heat source
5 Connector for additional heat source flow 1
6 Connector for additional heat source flow 2
7 Connector for additional heat source return 2
8 Connector for additional heat source return 1
9 Heating return
10 Heat pump return
11 Drain connector
12 Internal indirect coil solar, flow (only SBP...E SOL)
13 Heat exchanger solar, return (only SBP...E SOL)
14 Protective pipe for temperature sensor, heat pump return
15 Protective pipe for temperature sensor, solar
16 Protective pipe for temperature sensor, additional
heat source
17 Protective pipe for temperature sensor, heat source 2 heat
pump (FCR) / cooling heat pump / additional heat source
18 Protective pipe for thermometer (on site)
19 Air vent valve connector
20 Type plate
21 Preinsulation (only SBP...E cool)
22 Lifting eyes
5.2 Standard delivery
5.2.1 SBP 1000 and 1500 E | E SOL | E cool
The standard delivery includes the following parts, packed in a
separate bag:
—buffer cylinder with dummy flange DN 280
—operating and installation instructions
—additional type plate.
5.3 Thermal insulation WD SBP / WD cool
Thermal insulation, specifically designed for the buffer cylinder
is available as special accessory. The thermal insulation compri-
ses an outer jacket made from polystyrene, a 90 mm thick main
thermal insulation made from EPTS and a 20 mm thick polyester
fabric fleece layer (not for WD cool).
Description Part no.
WD 1000 SBP for SBP 1000 E and E SOL 227592
WD 1500 SBP for SBP 1500 E and E SOL 227593
WD 1000 cool for SBP 1000 E cool 227594
WD 1500 cool for SBP 1500 E cool 227595
5.4 Special accessories
The following components are available for the optional comple-
tion of the buffer cylinder.
Description Part no.
Threaded immersion heater BGC 075115
Immersion heater (flanged) FCR 28/120 000694
Immersion heater (flanged) FCR 28/180 000695
Immersion heater (flanged) FCR 28/270 000696
Immersion heater (flanged) FCR 28/360 001502
Immersion heater (flanged) FCR 28/120 071332
Immersion heater (flanged) FCR 28/180 071333
Heating internal indirect coil WTW 28/18 076098
Heating internal indirect coil WTW 28/23 076099
