6. Montage
6.1 Montageplats
Säkerställ att underlaget (golvet) har tillräcklig bärkraft (se tabell
Tekniska data).
Kontroller att golvet är plant.
Kontrollera även rumshöjden (se tabell Tekniska data).
6.2 Transport
Transportöglorna på aggregatets ovansidan kan användas för
transporten.
6.3 Montage
»
Montera värmeisoleringen innan bufferttanken placeras på sin
slutgiltiga plats och innan anslutningen till värmesystemet. Ob-
servera att tillräcklig plats för montering finns tillgänglig.
6.4 Montera värmeisolering
1
6
8

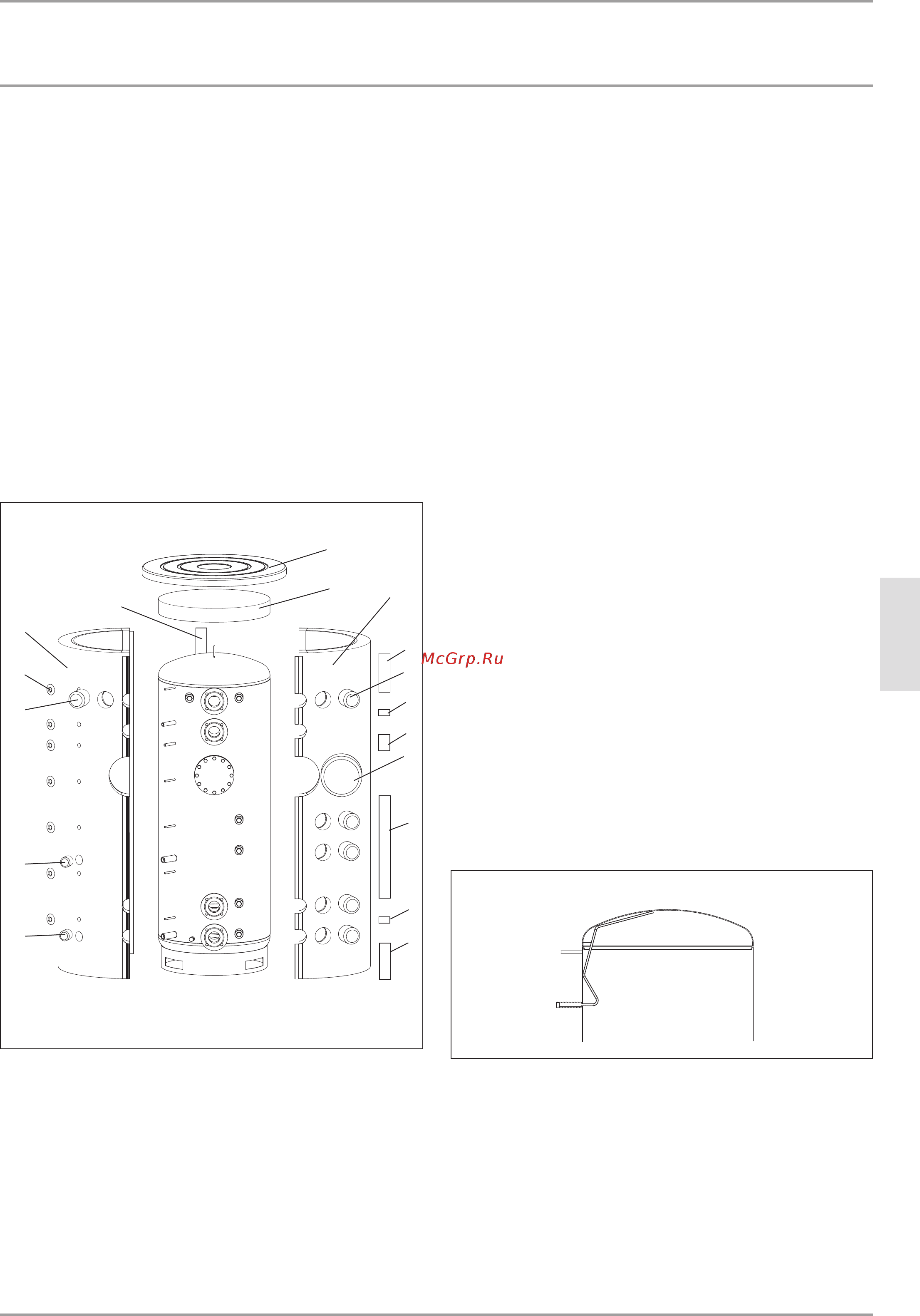

Montera värmeisolering
3
2
C26�03�01�0955
5
6
4
9
9
9
9
9
9
9
7
7
1 Värmeisoleringssektion vänster
2 Värmeisoleringssektion höger
3 Värmeisoleringssektion övre
4 Överdel
5 Flänslock
6 Stoslock (6 stk)
7 Stoslock (2 stk)
8 Täckbrickor (7 stk)
9 Täcklister
Vi rekommenderar att värmeisoleringssektionerna monteras av
minst två personer. Ta hjälp av spännremmar.
»Packa upp värmeisoleringssektionerna ur förpackningen.
»Ta bort skumgummibitarna i värmeisoleringssektionernas hål.
»Placera värmeisoleringssektionerna på bufferttankens
anslutningsstosar.
»Anslut värmeisoleringssektionerna i framkant genom att haka
fast låsningslisten i sista haken.
»Svep värmeisoleringssektionerna runt bufferttanken och anslut
värmeisoleringssektionerna i bakkant genom att haka fast lås-
ningslisten i första eller andra haken.
»Justera värmeisoleringssektionerna mot bufferttanken så att de
ligger ordentligt genom att pressa och trycka med handflatan.
»Spänn fast med låsningslisten, börja uppifrån och haka i varje
hake till sista haken.
»L ä g g d e n ö v r e i s o l e r i n g s d e l e n m e l l a n
värmeisoleringssektionerna.
»Sätt på överdelen på värmeisoleringssektionerna.
»Sätt på motsvarande täcklister på låsningslisterna.
»F y l l to mr umm e n r unt ans l ut nin ga rna me d
skumgummibitarna.
»Sätt på täckbrickorna och skyddskåporna på motsvarande
öppning.
»Sätt fast den bifogade typskylten på väl synlig plats på
värmeisoleringen.
6.5 Montera specialtillbehör
Beakta de bruks- och installationsanvisningar som medföljer
komponenterna.
»Montera en manuell avluftare på avluftningsstosen, avluftaren
skall tillhandahållas av maskinägaren.
C26�03�01�0973
Tankluftning
6.5.1 Montera temperaturgivaren
»Fyll skyddsrören med värmeledningspasta.
»Stick in givaren till anslag i skyddsröret.
Böj pressklämman framåt innan anliggningsgivare AVF 6 sticks
in i skyddsröret.
