4. Veiligheid
De installatie en de eerste ingebruikname moeten worden
uitgevoerd door een vakman. Daarbij moet rekening worden
gehouden met deze installatiehandleiding.
We waarborgen de goede werking en de bedrijfszekerheid
enkel als het voor het toestel voorgeschreven origineel speciaal
toebehoren en de originele wisselstukken worden gebruikt.
5. Beschrijving van het toestel

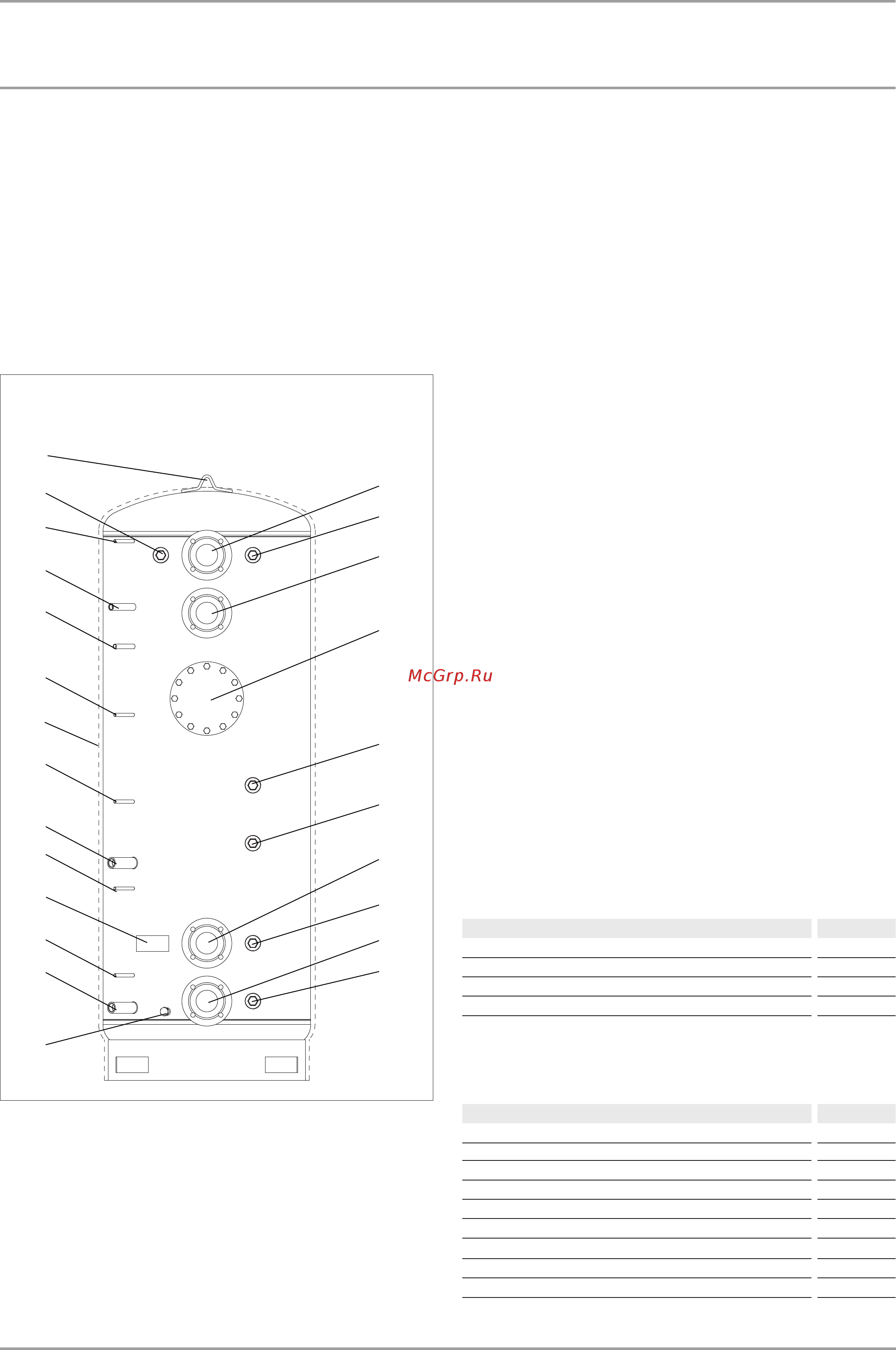

5.1 SBP 1000 en 1500 E | E SOL | E cool
1000 en 1500 E | E SOL | E cool
C26�03�01�0953
1
5
4
2
3
7
9
6
11
8
10
16
16
12
15
14
13
3
17
19
18
21
20
22
1 Verwarmingsaanvoer
2 Warmtepompaanvoer
3 Aansluitstomp voor inschroef-verwarmingselement BGC
4 Flens voor bijkomende warmtegenerator
5 Aansluitstomp voor bijkomende warmtegenerator aanvoer 1
6 Aansluitstomp voor bijkomende warmtegenerator aanvoer 2
7 Aansluitstomp voor bijkomende warmtegenerator retour 2
8 Aansluitstomp voor bijkomende warmtegenerator retour 1
9 Verwarmingsretour
10 Warmtepompretour
11 Aansluitstomp voor aftap
12 Aanvoer WT Solar (enkel SBP...E SOL)
13 Retour WT Solar (enkel SBP...E SOL)
14 Schermpijp voor temperatuursensor WP-retour
15 Schermpijp voor temperatuursensor Solar
16 Schermpijp voor temperatuursensor van bijkomende
warmtegeneratoren
17 Schermpijp voor temperatuursensor 2de warmtegenerator
WP (FCR) / koelen WP / bijkomende warmtegenerator
18 Schermpijp voor thermometer (door installateur te
voorzien)
19 Aansluitstomp voor ontluchting
20 Typeplaatje
21 Voorisolatie (enkel SBP...E cool)
22 Transportoog
5.2 Leveringsomvang
5.2.1 SBP 1000 en 1500 E | E SOL | E cool
De leveringsomvang bestaat uit volgende onderdelen. Ze zitten
in een zakje.
—Bufferreservoir met blinde flens DN 280
—Bedienings- en installatiehandleiding
—bijkomend typeplaatje
5.3 Isolatie WD SBP / WD cool
Speciaal voor bufferreservoirs ontworpen warmte-isolatie,
leverbaar als speciaal toebehoren. De isolatie bestaat uit een
buitenmantel uit polystyreen, een 90 mm dikke hoofdisolatie uit
EPTS en een 20 mm dikke vlieslaag uit polyestervezel (niet bij
WD cool).
Benaming Bestelnr.
WD 1000 SBP voor SBP 1000 E en E SOL 227592
WD 1500 SBP voor SBP 1500 E en E SOL 227593
WD 1000 cool voor SBP 1000 E cool 227594
WD 1500 cool voor SBP 1500 E cool 227595
5.4 Speciaal toebehoren
Voor de optionele vervollediging van het bufferreservoir staan
volgende componenten ter beschikking.
Benaming Bestelnr.
Inschroef-verwarmingselement BGC 075115
Verwarmingsflens FCR 28/120 000694
Verwarmingsflens FCR 28/180 000695
Verwarmingsflens FCR 28/270 000696
Verwarmingsflens FCR 28/360 001502
Verwarmingsflens FCR 28/120 071332
Verwarmingsflens FCR 28/180 071333
Verwarmings-warmtewisselaar WTW 28/18 076098
Verwarmings-warmtewisselaar WTW 28/23 076099
