4. Sicherheit
Die Installation und die Erstinbetriebnahme müssen von einem
Fachhandwerker durchgeführt werden. Dabei muss diese Instal-
lationsanleitung beachtet werden.
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur dann, wenn das für das Gerät bestimmte originale Son-
derzubehör und die originalen Ersatzteile verwendet werden.
5. Gerätebeschreibung
5.1 SBP 1000 und 1500 E | E SOL | E cool
1000 und 1500 E | E SOL | E cool
C26�03�01�0953
1
5
4
2
3
7
9
6
11
8
10
16
16
12
15
14
13
3
17
19
18
21
20
22

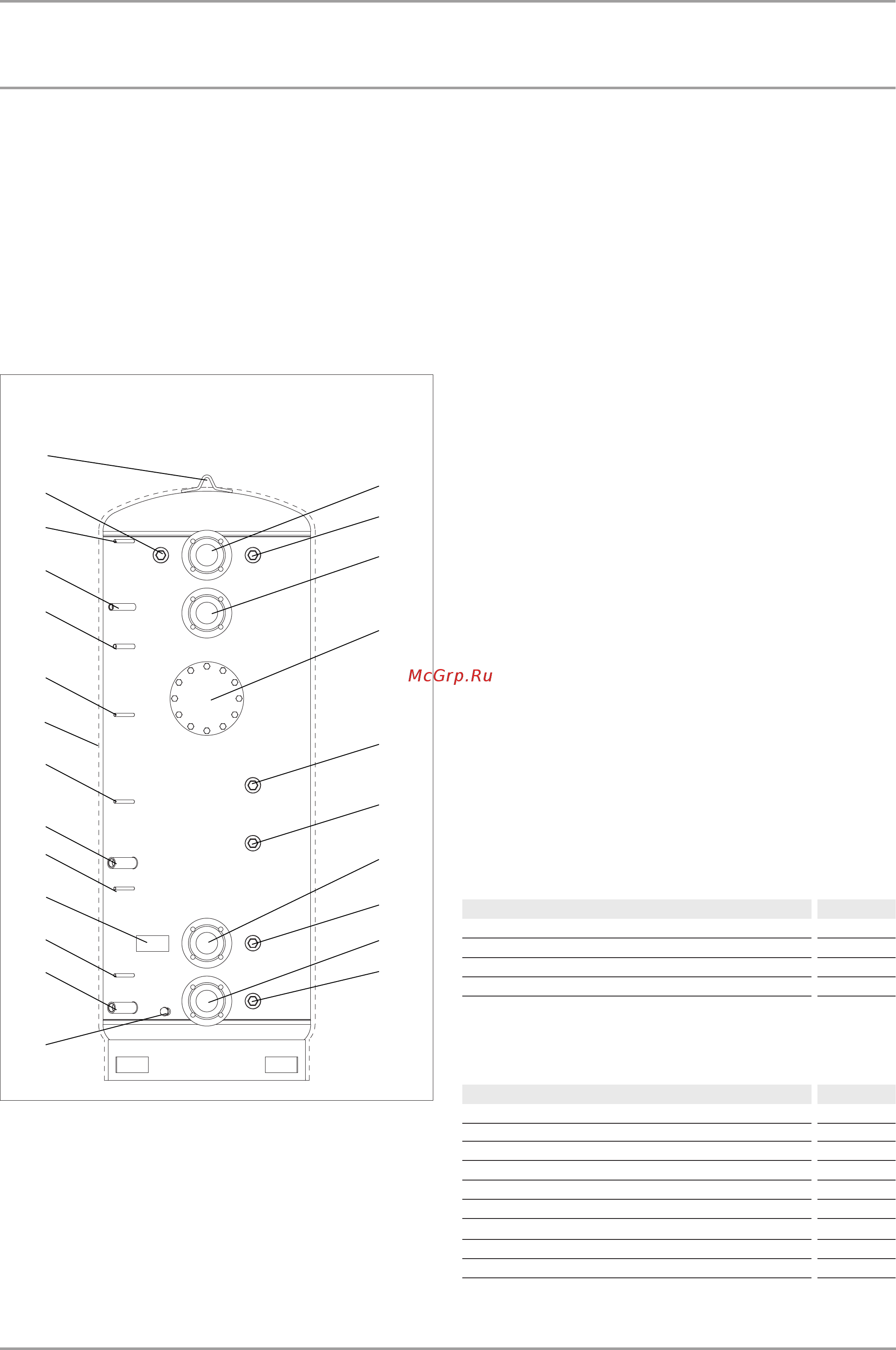

1 Heizungsvorlauf
2 Wärmepumpenvorlauf
3 Stutzen für Einschraubheizkörper BGC
4 Flansch für zusätzlichen Wärmeerzeuger
5 Stutzen für zusätzlichen Wärmeerzeuger Vorlauf 1
6 Stutzen für zusätzlichen Wärmeerzeuger Vorlauf 2
7 Stutzen für zusätzlichen Wärmeerzeuger Rücklauf 2
8 Stutzen für zusätzlichen Wärmeerzeuger Rückauf 1
9 Heizungsrücklauf
10 Wärmepumpenrücklauf
11 Stutzen für Entleerung
12 Vorlauf WT Solar (nur SBP...E SOL)
13 Rücklauf WT Solar (nur SBP...E SOL)
14 Schutzrohr für Temperaturfühler WP-Rücklauf
15 Schutzrohr für Temperaturfühler Solar
16 Schutzrohr für Temperaturfühler zusätzlicher
Wärmeerzeuger
17 Schutzrohr für Temperaturfühler 2. Wärmeerzeuger WP
(FCR) / Kühlen WP / zusätzlichen Wärmeerzeuger
18 Schutzrohr für Thermometer (bauseits)
19 Stutzen für Entlüftung
20 Typenschild
21 Vorisolierung (nur SBP...E cool)
22 Transportöse
5.2 Lieferumfang
5.2.1 SBP 1000 und 1500 E | E SOL | E cool
Der Lieferumfang umfasst folgende Teile. Diese sind in einem
Beutel beigepackt.
—Pufferspeicher mit Blindflansch DN 280
—Bedienungs- und Installationsanleitung
—zusätzliches Typenschild
5.3 Wärmedämmung WD SBP / WD cool
Speziell für die Pufferspeicher konzipierte Wärmedämmung,
als Sonderzubehör verfügbar. Die Wärmedämmung besteht aus
einem Außenmantel aus Polystyrol, einer 90 mm dicken Haupt-
wärmedämmung aus EPTS und einer 20 mm dicken Polyesterfa-
servliesschicht (nicht bei WD cool).
Bezeichnung Best.-Nr.
WD 1000 SBP für SBP 1000 E und E SOL 227592
WD 1500 SBP für SBP 1500 E und E SOL 227593
WD 1000 cool für SBP 1000 E cool 227594
WD 1500 cool für SBP 1500 E cool 227595
5.4 Sonderzubehör
Zur wahlweisen Komplettierung des Pufferspeichers stehen fol-
gende Komponenten zu Verfügung.
Bezeichnung Best.-Nr.
Einschraubheizkörper BGC 075115
Heizflansch FCR 28/120 000694
Heizflansch FCR 28/180 000695
Heizflansch FCR 28/270 000696
Heizflansch FCR 28/360 001502
Heizflansch FCR 28/120 071332
Heizflansch FCR 28/180 071333
Heizungs-Wärmeaustauscher WTW 28/18 076098
Heizungs-Wärmeaustauscher WTW 28/23 076099
