4. Säkerhet
Installation och första idrifttagning får endast utföras av behörig
installatör. Följ anvisningarna i denna installationsanvisning.
Vi kan endast garantera felfri funktion och driftssäkerhet om
aggregatet drivs med specialtillbehör i original och med reserv-
delar i original.
5. Beskrivning av aggregatet

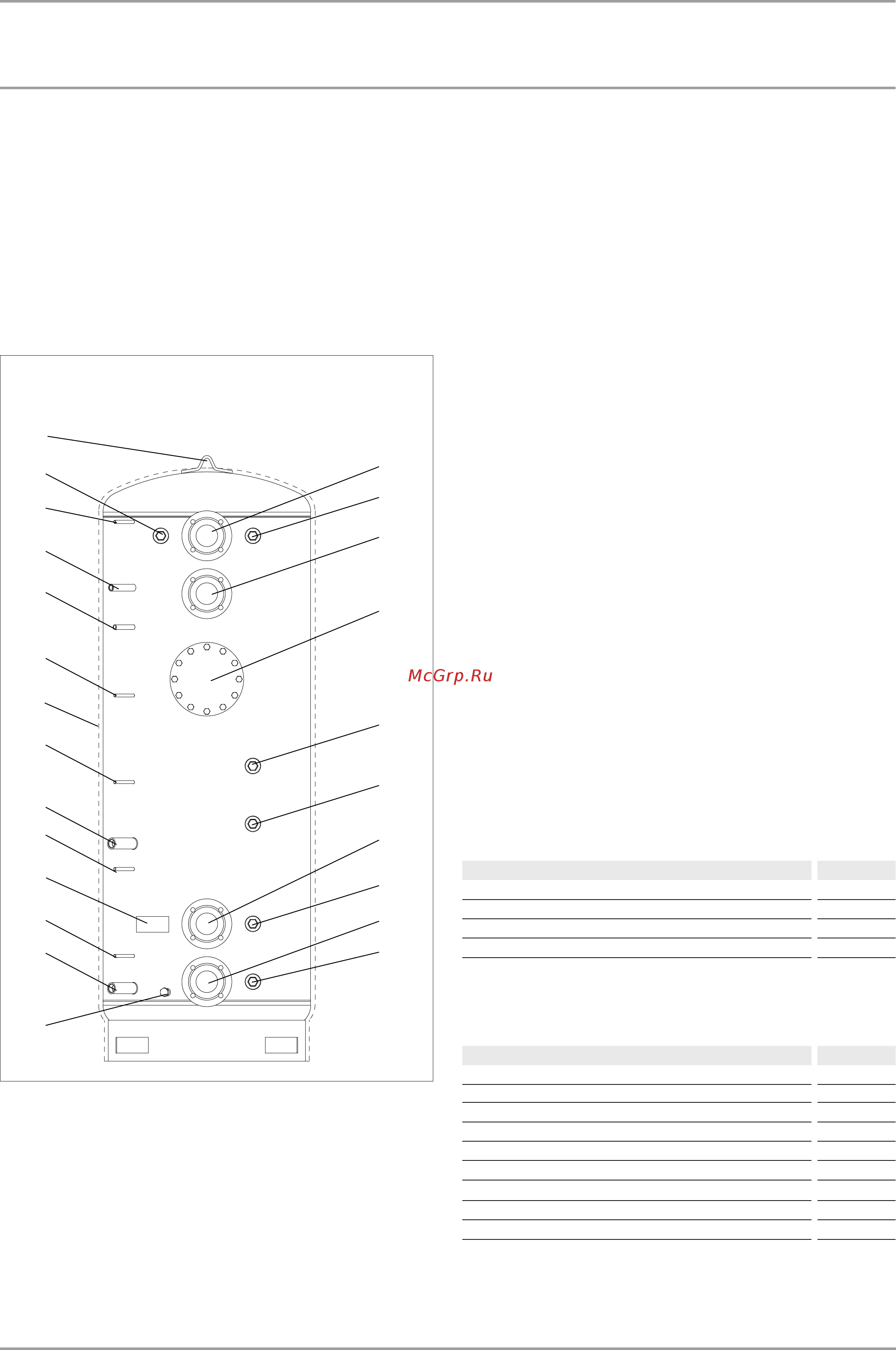

5.1 SBP 1000 och 1500 E | E SOL | E cool
1000 och 1500 E | E SOL | E cool
C26�03�01�0953
1
5
4
2
3
7
9
6
11
8
10
16
16
12
15
14
13
3
17
19
18
21
20
22
1 Framledning, radiatorvatten
2 Värmepumpens framledning
3 Stos för inskruvningselpatron BGC
4 Fläns för extra värmekälla
5 Stos för extra värmekälla framledning 1
6 Stos för extra värmekälla framledning 2
7 Stos för extra värmekälla framledning 2
8 Stos för extra värmekälla framledning retur 1
9 Retur, radiatorvatten
10 Värmepumpens retur
11 Tömningsstos
12 Framledning värmeväxl. solvärme (endast SBP ...E SOL)
13 Retur värmeväxl. solvärme (endast SBP ...E SOL)
14 Skyddsrör för temperaturgivare VP returledning
15 Skyddsrör för temperaturgivare solvärme
16 Skyddsrör för temperaturgivare extra värmekälla
17 Skyddsrör för temperaturgivare tillsatsvärme VP
(FCR / kylning VP / extra tillsatsvärme
18 Skyddsrör för termometer (maskinsida)
19 Avluftningsstos
20 Typskylt
21 Isolering (endast SBP...E cool)
22 Transportöglor
5.2 Leveransinnehåll
5.2.1 SBP 1000 och 1500 E | E SOL | E cool
I leveransen ingår följande komponenter. Dessa är förpackade i
separat påse.
—Bufferttank med blindfläns DN 280
—Drifts- och installationsanvisning
—Extra typskylt
5.3 Värmeisolering WD SBP / WD cool
Värmeisolering, speciellt utformad för bufferttankar finns till-
gängligt som tillbehör. Värmeisoleringen består av ett yttre po-
lystyrolskikt, en 90 mm tjock EPTS-isolering och ett 20 mm tjock
polyesterffiberskikt (gäller inte WD cool).
Beteckning Best.nr.
WD 1000 SBP för SBP 1000 E och E SOL 227592
WD 1500 SBP för SBP 1500 E och E SOL 227593
WD 1000 cool för SBP 1000 E cool 227594
WD 1500 cool för SBP 1500 E cool 227595
5.4 Specialtillbehör
Följande komponenter står till förfogande för komplettering av
bufferttanken.
Beteckning Best.nr.
Elpatron BGC 075115
Värmefläns FCR 28/120 000694
Värmefläns FCR 28/180 000695
Värmefläns FCR 28/270 000696
Värmefläns FCR 28/360 001502
Värmefläns FCR 28/120 071332
Värmefläns FCR 28/180 071333
Radiatorvärmeväxlare WTW 28/18 076098
Radiatorvärmeväxlare WTW 28/23 076099
