4. Bezpečnost
Instalaci a prvotní uvedení do provozu musí provést instalatér. Při
tom se musí řídit tímto návodem k instalaci.
Řádnou funkci a spolehlivý provoz můžeme zaručit pouze
v případě použití originálního zvláštního příslušenství a originálních
náhradních dílů, stanovených pro tento přístroj.
5. Popis přístroje
5.1 SBP 1000 a 1500 E | E SOL | E cool
1000 a 1500 E | E SOL | E cool
C26�03�01�0953
1
5
4
2
3
7
9
6
11
8
10
16
16
12
15
14
13
3
17
19
18
21
20
22

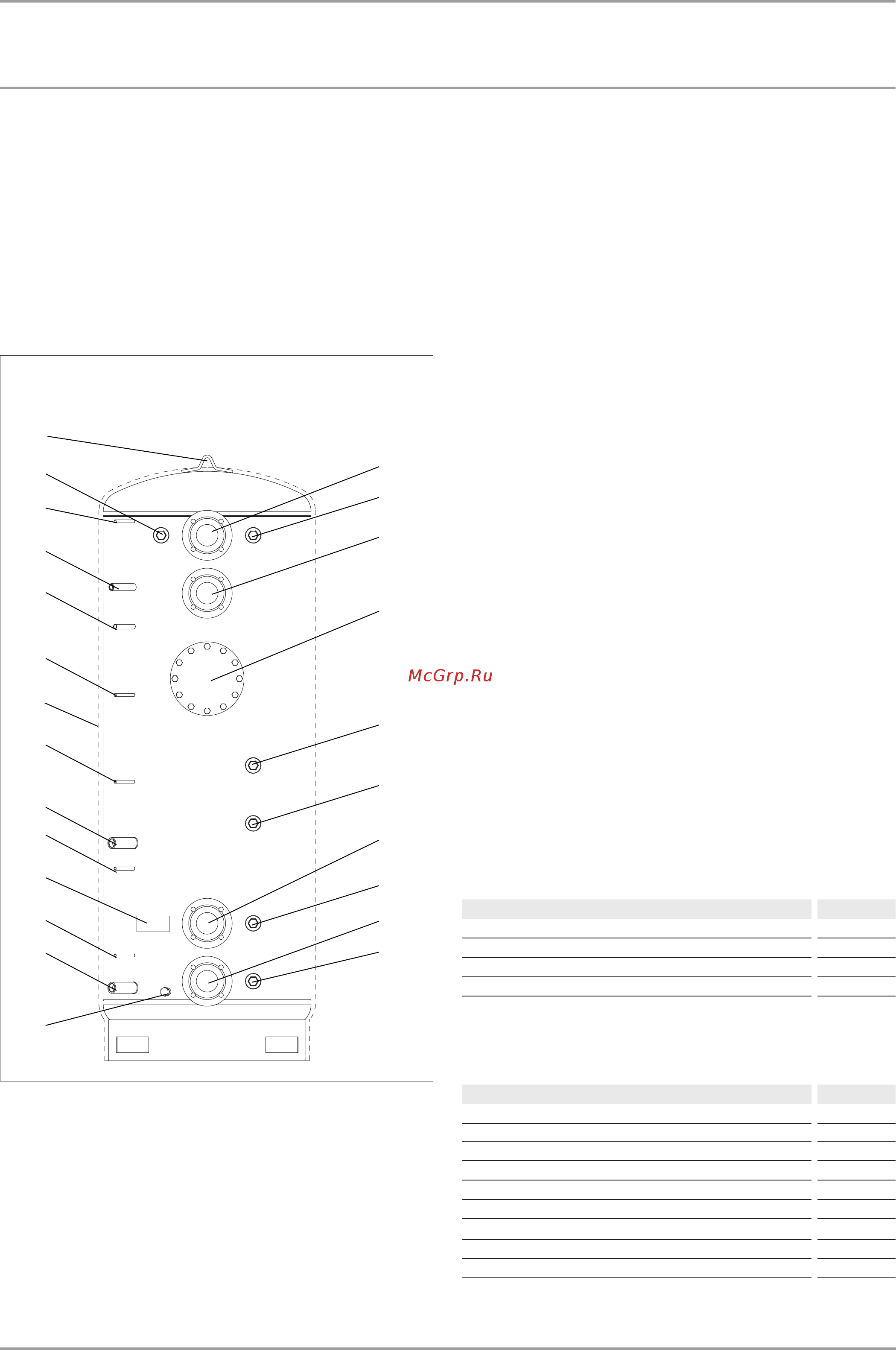

1 Topný systém - topná voda
2 Tepelné čerpadlo - topná voda
3 Hrdlo pro šroubované topné těleso BGC
4 Příruba pro další tepelný zdroj
5 Hrdlo pro další tepelný zdroj - topná voda 1
6 Hrdlo pro další tepelný zdroj - topná voda 2
7 Hrdlo pro další tepelný zdroj - zpětná voda 2
8 Hrdlo pro další tepelný zdroj - zpětná voda 1
9 Topný systém - zpětná voda
10 Tepelné čerpadlo - zpětná voda
11 Vypouštěcí hrdlo
12 Přítok výměníku WT Solar (pouze SBP...E SOL)
13 Zpětný tok výměníku WT Solar (pouze SBP...E SOL)
14 Jímka teplotního čidla na zpětném toku tepelného čerpadla
15 Jímka solárního teplotního čidla
16 Jímka teplotního čidla dalšího tepelného zdroje
17 Jímka teplotního čidla 2. tepelného zdroje tepelného
čerpadla (FCR) / chlazení tepelného čerpadla / další zdroj
tepla
18 Jímka pro teploměr (v místě montáže)
19 Odvzdušňovací hrdlo
20 Typový štítek
21 Předizolace (pouze SBP...E cool)
22 Transportní závěsné oko
5.2 Obsah dodávky
5.2.1 SBP 1000 a 1500 E | E SOL | E cool
Dodávka obsahuje následující součásti. Tyto součásti jsou přibaleny
v sáčku.
—Akumulační zásobník se záslepkou DN 280
—Návod k obsluze a instalaci
—Další typový štítek
5.3 Tepelná izolace WD SBP / WD cool
Tepelná izolace, speciální vyvinutá pro akumulační zásobníky.
Dodává se formou zvláštního příslušenství. Tepelná izolace se
skládá z vnějšího polystyrenového pláště, hlavní tepelné izolace
o tloušťce 90 mm z materiálu EPTS a z 20 mm silné vrstvy
polyesterového vlákna (nedodává se u WD cool).
Název Obj. č.
Tepelná izolace WD 1000 SBP pro SBP 1000 E a E SOL 227592
Tepelná izolace WD 1500 SBP pro SBP 1500 E a E SOL 227593
Tepelná izolace WD 1000 cool pro SBP 1000 E cool 227594
Tepelná izolace WD 1500 cool pro SBP 1500 E cool 227595
5.4 Zvláštní příslušenství
K vytvoření volitelného kompletu akumulačního zásobníku jsou
k dispozici následující součásti.
Název Obj. č.
Šroubovací topné těleso BGC 075115
Topná příruba FCR 28/120 000694
Topná příruba FCR 28/180 000695
Topná příruba FCR 28/270 000696
Topná příruba FCR 28/360 001502
Topná příruba FCR 28/120 071332
Topná příruba FCR 28/180 071333
Topný výměník tepla WTW 28/18 076098
Topný výměník tepla WTW 28/23 076099
