4. Sécurité
L’installation et la première mise en service ne doivent être
effectuées que par un professionnel reconnu en respectant la
présente notice d’installation.
Nous garantissons un bon fonctionnement et la sécurité
d’exploitation uniquement si les accessoires spéciaux d’origine
destinés à l’appareil ainsi que les pièces de rechange d’origine
sont utilisés.
5. Description de l’appareil
5.1 SBP 1000 et 1500 E | E SOL | E cool
1000 et 1500 E | E SOL | E cool
C26�03�01�0953
1
5
4
2
3
7
9
6
11
8
10
16
16
12
15
14
13
3
17
19
18
21
20
22

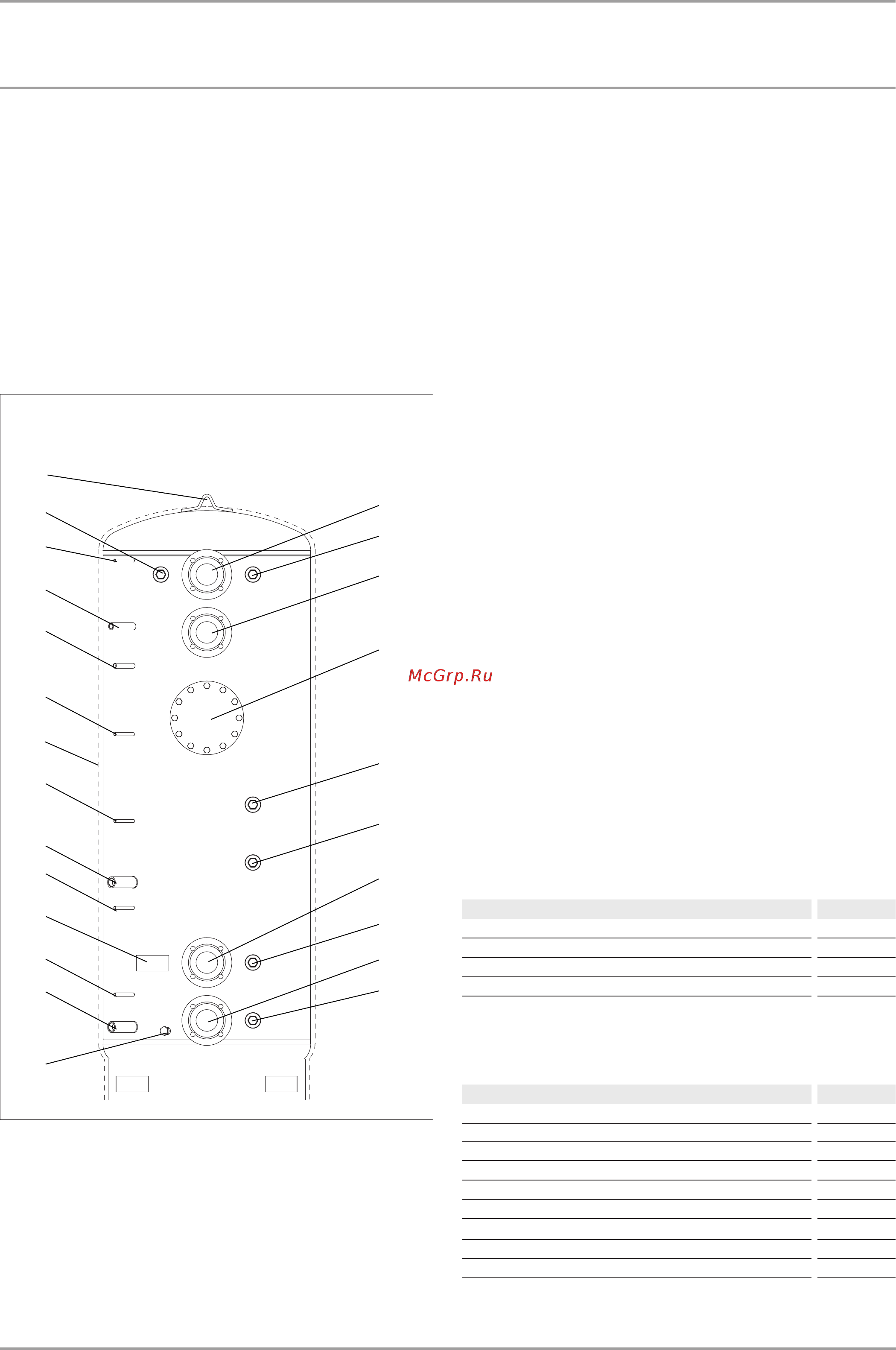

1 Départ chauffage
2 Départ pompe à chaleur
3 Embout pour cartouche chauffante à visser BGC
4 Flasque pour générateurs de chaleur supplémentaires
5 Embouts pour générateurs de chaleur supplémentaires départ 1
6 Embouts pour générateurs de chaleur supplémentaires départ 2
7 Embouts pour générateurs de chaleur supplémentaires retour 2
8 Embouts pour générateurs de chaleur supplémentaires retour 1
9 Retour chauffage
10 Retour pompe à chaleur
11 Manchon pour vidange
12 Départ éch. chal. solaire (uniquement SBP... E SOL)
13 Retour éch. chal. solaire (uniquement SBP... E SOL)
14 Tube de protection pour sonde thermométrique, retour PAC
15 Tube de protection pour sonde thermométrique, solaire
16 Tube de protection pour sonde thermométrique, gén. chal. sup.
17 Tube de protection pour sonde thermométrique, 2e gén. chal.
sup PAC (FCR) / refroidt. PAC / gén. de chaleur supplémentaire
18 Tube de protection pour thermomètre (incombe au client)
19 Manchon pour purge d’air
20 Plaquette signalétique
21 Pré-isolation (uniquement SBP...E cool)
22 Oeillet de transport
5.2 Fourniture
5.2.1 SBP 1000 et 1500 E | E SOL | E cool
Les pièces suivantes font partie des fournitures. Elles sont
emballées dans un sachet.
—Ballon de stockage avec fausse bride DN 280
—Instructions d’utilisation et d’installation
—Plaquette signalétique supplémentaire
5.3 Isolation thermique WD SBP / WD cool
Isolation thermique spécialement conçue pour le ballon de
stockage, disponible en accessoire spécial. L’isolation thermique
comprend une enveloppe extérieure en polystyrène, une isolation
thermique principale de 90 mm d’épaisseur en EPTS et une couche
en voile de fibre de polyester de 20 mm d’épaisseur (pas dans le
cas de WD cool).
Désignation Réf. cde
WD 1000 SBP pour SBP 1000 E et E SOL 227592
WD 1500 SBP pour SBP 1500 E et E SOL 227593
WD 1000 cool pour SBP 1000 E cool 227594
WD 1500 cool pour SBP 1500 E cool 227595
5.4 Accessoires spéciaux
Les composants suivants sont disponibles pour compléter au choix
le ballon de stockage.
Désignation Réf. cde
Cartouche chauffante à visser BGC 075115
Flasque à résistance chauffante FCR 28/120 000694
Flasque à résistance chauffante FCR 28/180 000695
Flasque à résistance chauffante FCR 28/270 000696
Flasque à résistance chauffante FCR 28/360 001502
Flasque à résistance chauffante FCR 28/120 071332
Flasque à résistance chauffante FCR 28/180 071333
Echangeur de chaleur pour chauffage WTW 28/18 076098
Echangeur de chaleur pour chauffage WTW 28/23 076099
