Dell Optiplex 5250 [18/78] Removing the system board shield
![Dell Optiplex 5250 [18/78] Removing the system board shield](/views2/1453109/page18/bg12.png)
a back cover
b stand
5 Follow the procedure in After working inside your computer.
System board shield
Removing the system board shield
1 Follow the procedure in Before working inside your computer.
2 Remove the:
a stand
b back cover

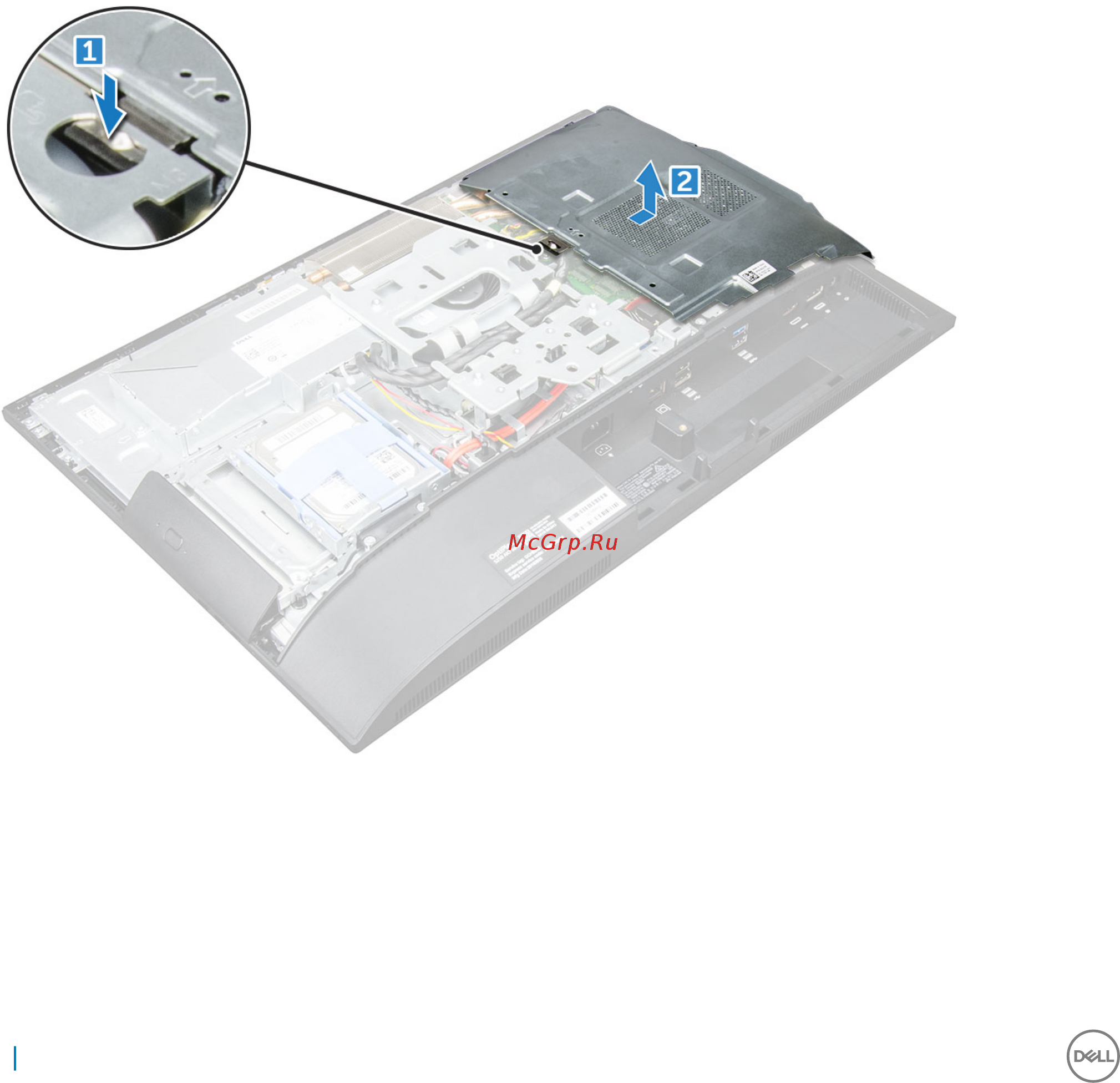

3 To remove the system board shield:
a Press the securing tab to release the system board shield from the slots on the computer [1].
b Slide the system board shield away from the computer [2].
Installing the system board shield
1 Align and slide the system board shield until it snaps in.
2 Install the:
a back cover
b stand
