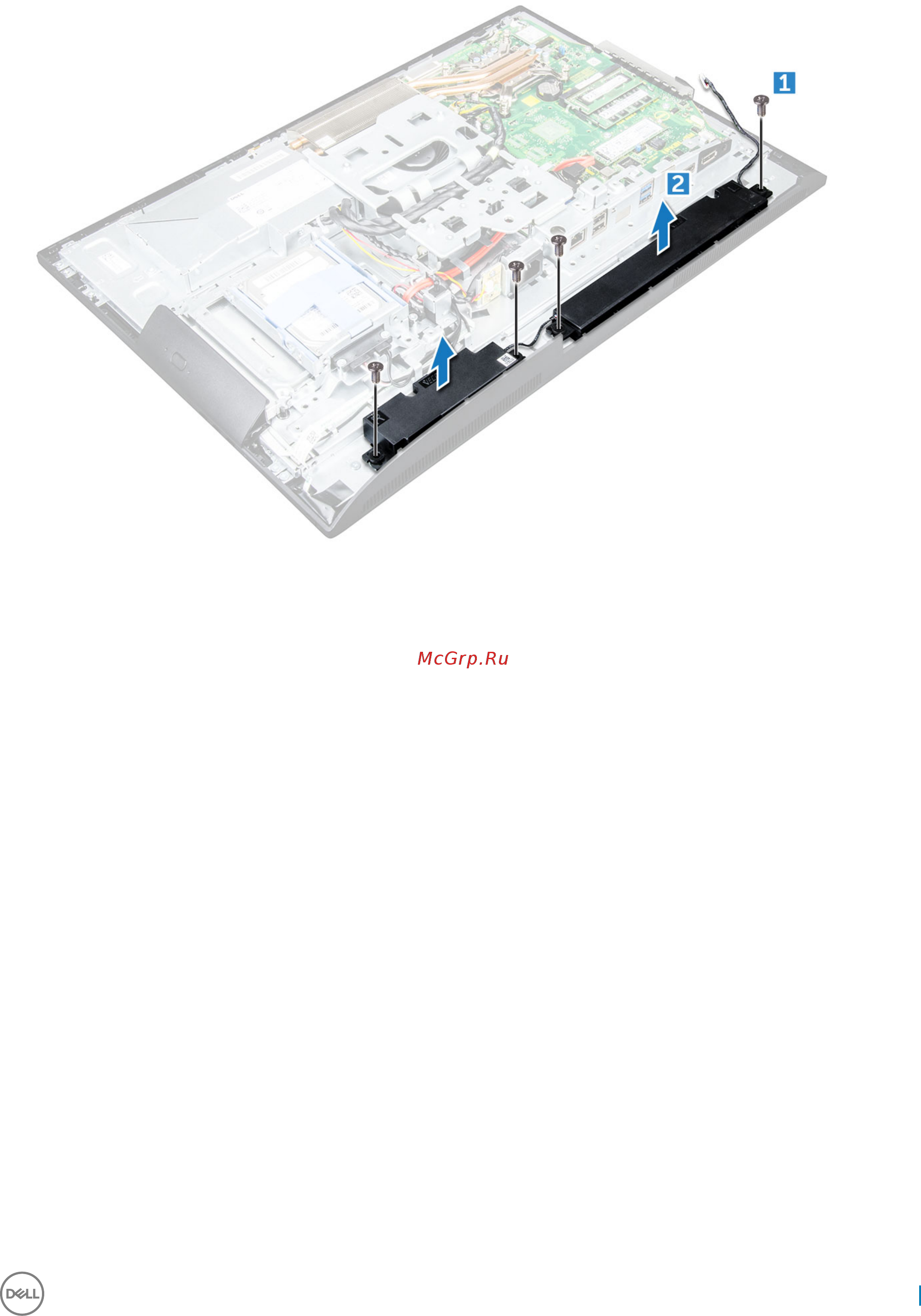

Installing the speaker module
1 Insert the speaker module into the slot on the chassis.
2 Tighten the screws to secure the speaker to the chassis.
3 Secure the speaker cables through the retention clips.
4 Connect the speaker cable to the connector on the system board.
5 Install the:
a system board shield
b speaker cover
c back cover
d cable cover
e stand
6 Follow the procedure in After working inside your computer.
Панель дисплея
Removing the display panel
1 Follow the procedure in Before working inside your computer.
2 Remove the:
a stand
b back cover
c cable cover
d speaker cover
e speaker
f hard drive
Извлечение и установка компонентов 25
