Dell Optiplex 5250 [29/78] Installing the chassis frame
![Dell Optiplex 5250 [29/78] Installing the chassis frame](/views2/1453109/page29/bg1d.png)

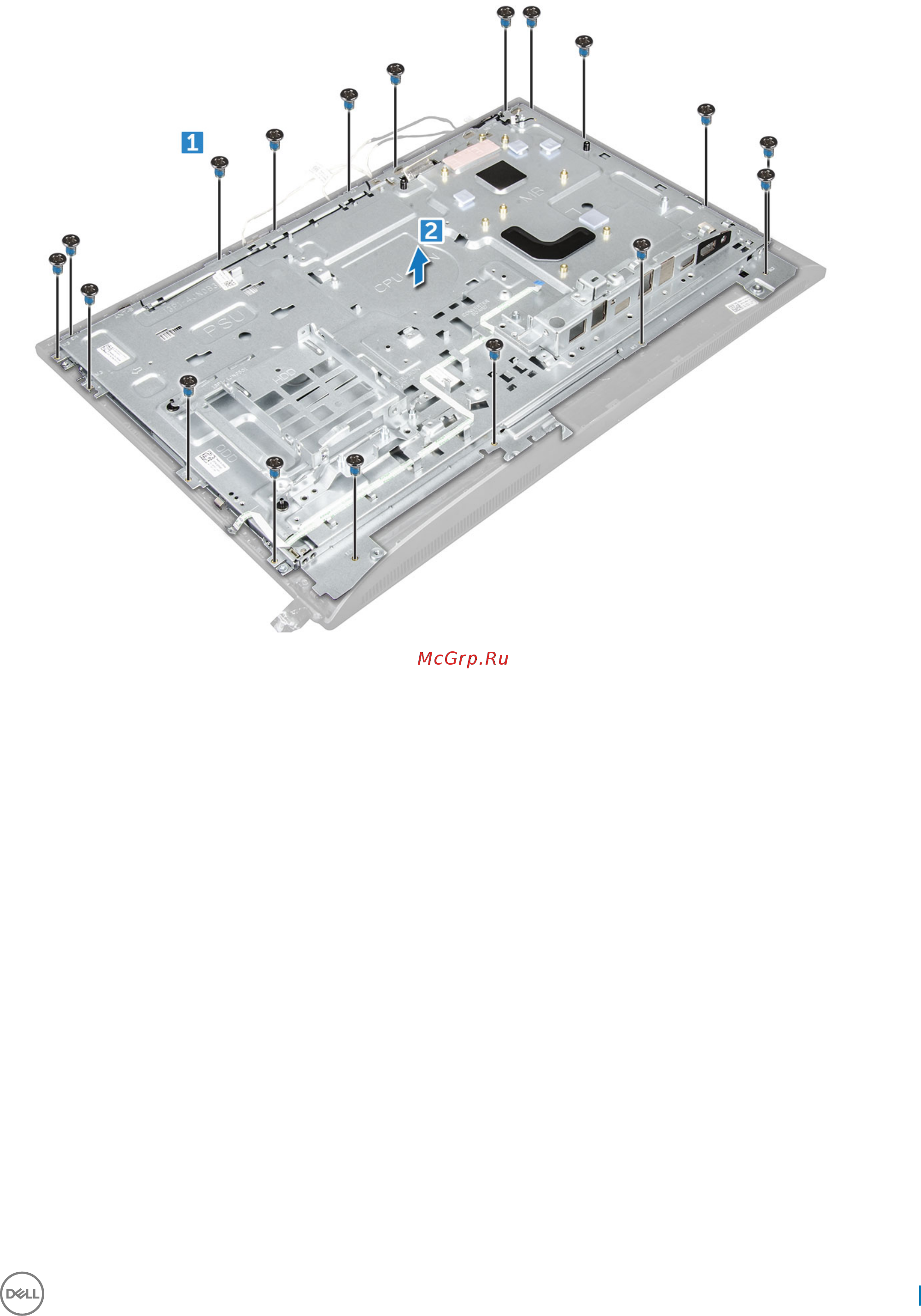

Installing the chassis frame
1 Place the chassis frame on the computer.
2 Tighten the screws to secure the chassis frame to the computer.
3 Route the cables through the retention clips.
4 Install the:
a system board
b power supply unit
c coin cell battery
d system fan
e processor
f heat sink
g memory
h WLAN card
i system board shield
j SSD card
k VESA mount bracket
l optical drive
m hard drive
n cable cover
o speaker
p speaker cover
q back cover
r stand
Извлечение и установка компонентов 29
