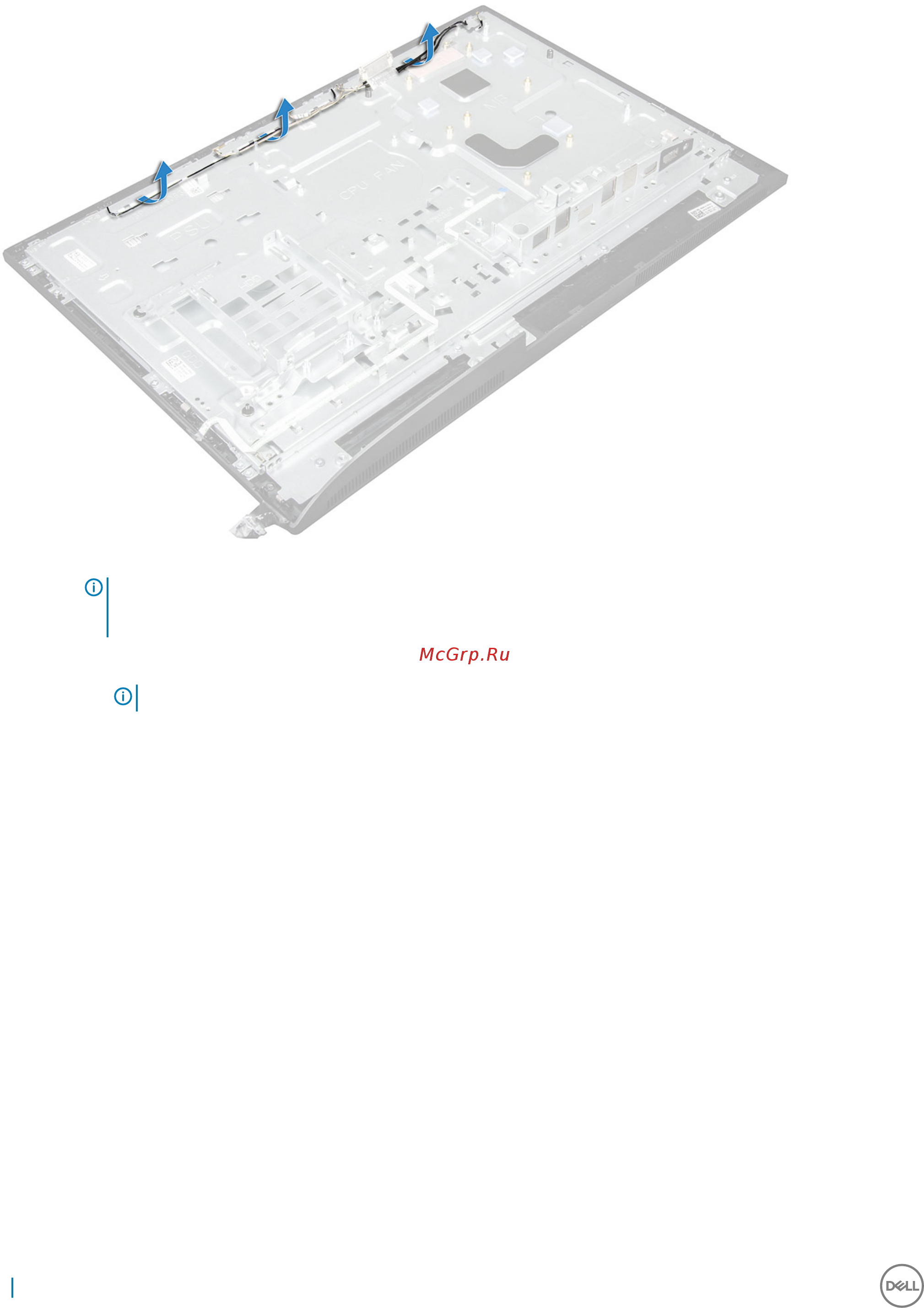

4 To remove the chassis frame:
•
NOTE: There is a cable that is taped/glued down to the chassis frame. That cable runs down from the On-
Screen Display (OSD) and into a connector on the Display Bezel for the Power Button board below the OSD
Button board. Trying to lift the chassis frame without disconnecting this cable rst could damage the connector.
a Remove the screws that secure the chassis frame to the computer. [1].
NOTE: Chassis frame screws have M3 stamped next to them.
b Lift the chassis frame away from the computer. [2].
28 Извлечение и установка компонентов
