Dell Optiplex 5250 [26/78] Installing the display panel
![Dell Optiplex 5250 [26/78] Installing the display panel](/views2/1453109/page26/bg1a.png)
g optical drive
h VESA mount bracket
i system board shield
j SSD card
k WLAN card
l memory
m heat sink
n system fan
o processor
p coin cell battery
q power supply unit
r system board
s chassis frame

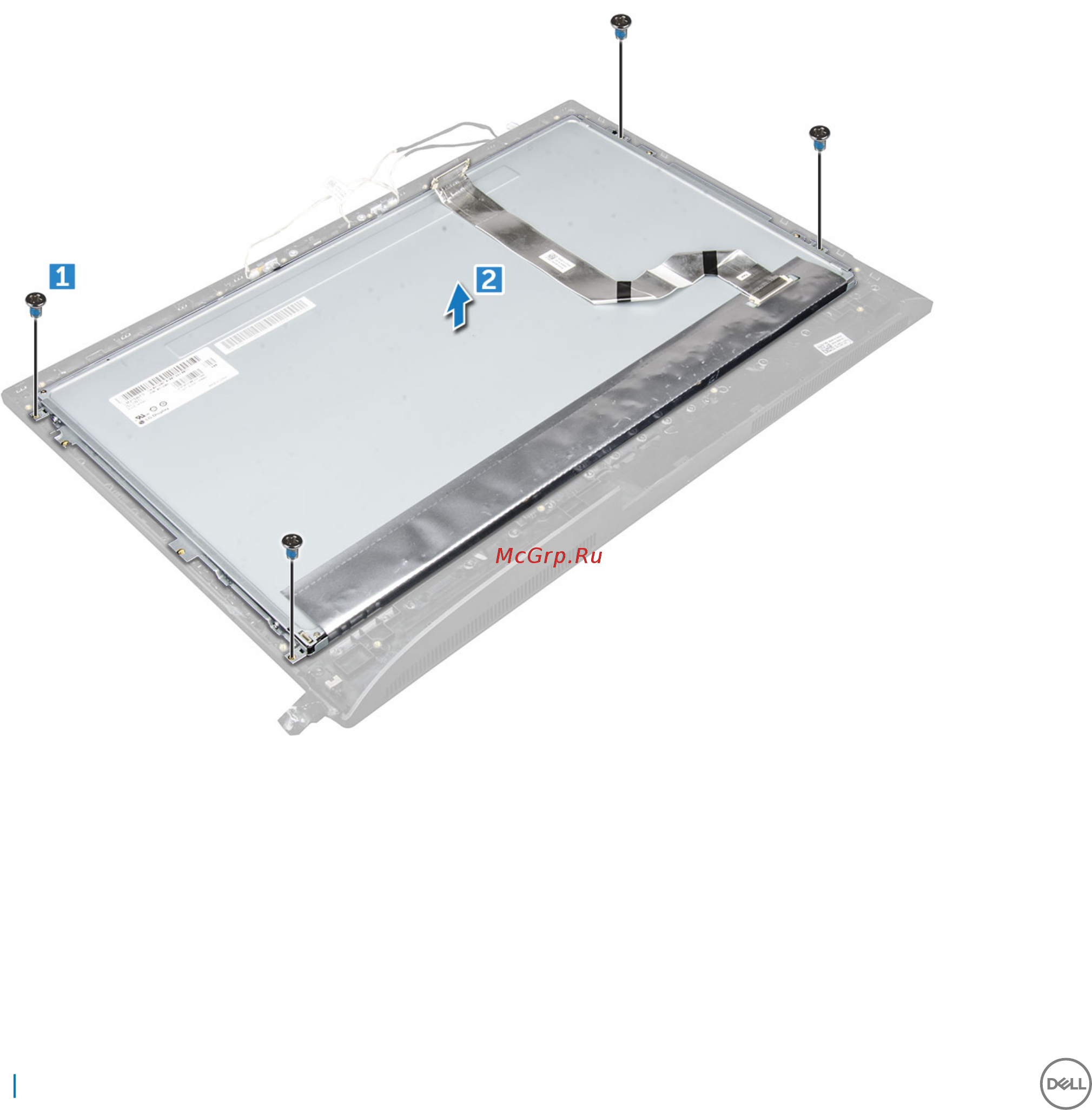

3 To remove the display panel:
a Remove the screws that secure the display panel to the bezel.[1].
b Lift the display panel away from the bezel. [2].
Installing the display panel
1 Align the display panel with the screw holes on the computer.
2 Tighten the screws to secure the display panel to the computer.
3 Install the:
a chassis frame
b system board
c power supply unit
26 Извлечение и установка компонентов
