Pioneer DVH-340UB [8/40] Connexions

ATTENTION

! Pour éviter le risque d’accident et une viola-

tion potentielle des lois applicables, l’écran

du siège avant ne doit en aucun cas être re-

gardé pendant la conduite du véhicule. En

outre, les écrans arrière ne doivent pas être

placés dans un endroit où ils constituent visi-

blement une distraction pour le conducteur.

! Dans certains états ou pays, il peut être illé-

gal même pour des personnes autres que le

conducteur de regarder des images sur un

écran à l’intérieur d’un véhicule. Quand cette

réglementation est applicable, elle doit être

respectée, et les fonctions DVD de cet appa-

reil ne doivent pas être utilisées.

PRÉCAUTION

! PIONEER ne recommande pas que vous in-

stalliez ou entreteniez votre écran vous

même. L’installation ou l’entretien du produit

peut vous exposer à des risques d’électrocu-

tion ou à d’autres dangers. Adressez-vous à

du personnel d’entretien agréé par Pioneer

pour l’installation et l’entretien de votre

écran.

! Fixez tout le câblage avec des serre-fils ou de

la bande électrique. Ne laissez aucun câ-

blage nu exposé.

! Ne percez pas de trous vers le compartiment

moteur pour connecter le câble jaune de l’é-

cran à la batterie du véhicule. Les vibrations

du moteur peuvent provoquer un défaut d’is-

olement à l’endroit où le fil passe du compar-

timent passager au compartiment moteur.

Apportez une attention particulière à la fixa-

tion du fil à cet endroit.

! Il est extrêmement dangereux de laisser le fil

de l’écran s’enrouler autour de la colonne de

direction ou du levier de vitesse. Assurez-

vous d’installer l’écran de telle manière qu’il

ne gêne pas la conduite.

! Assurez-vous que les fils n’interfèrent pas

avec des parties mobiles du véhicule, telles

que le levier de vitesse, le frein de parking ou

le mécanisme de glissement des sièges.

! Ne raccourcissez pas les câbles. Cela pour-

rait empêcher le fonctionnement adéquat du

circuit de protection.

Important

! Lors de l’installation de cet appareil dans un

véhicule sans position ACC (accessoire) sur

le contact d’allumage, ne pas connecter le

câble rouge à la borne qui détecte l’utilisa-

tion de la clé de contact peut entraîner le dé-

chargement de la batterie.

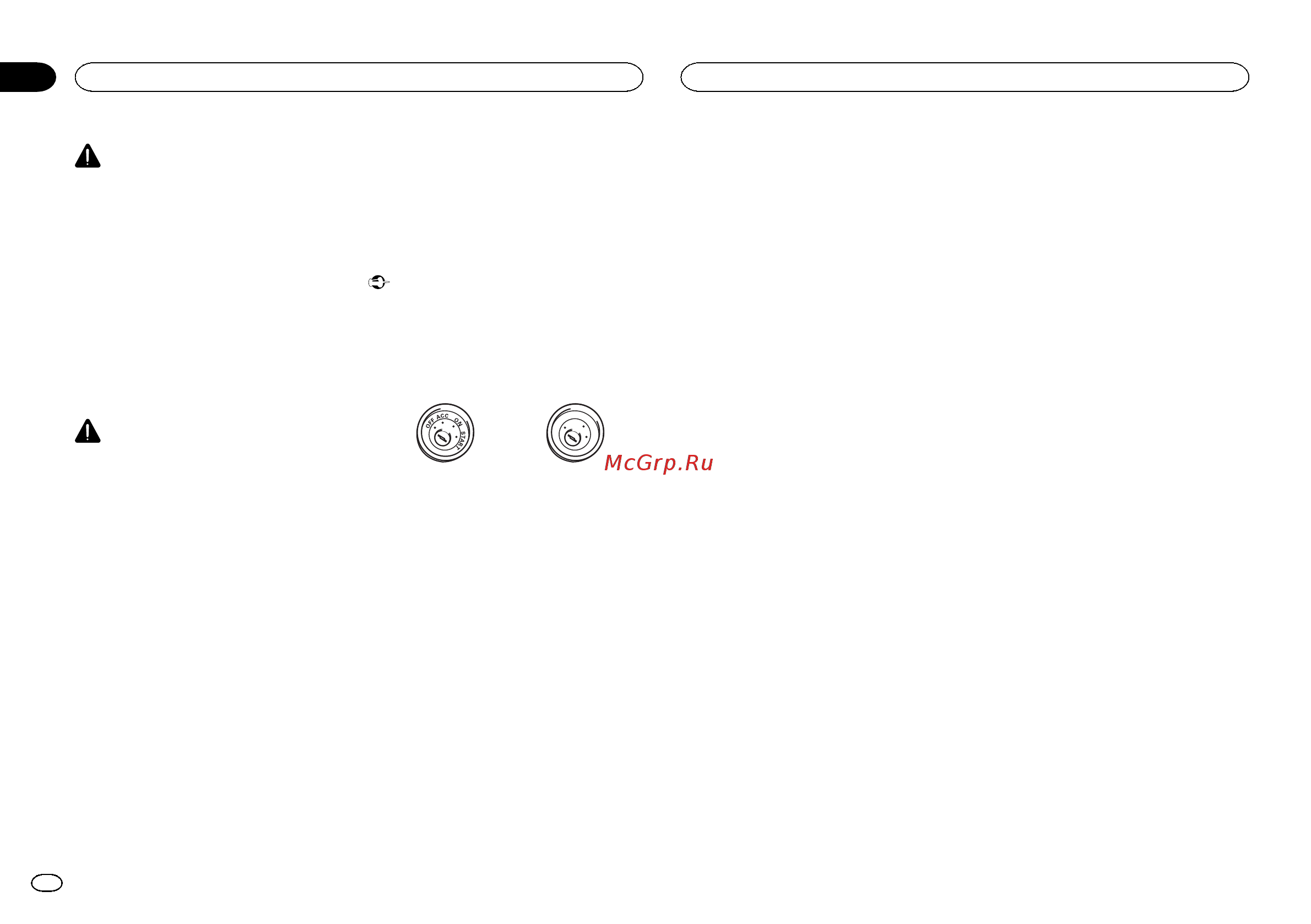

Avec position ACC Sans position ACC

! L’utilisation de cet appareil dans des condi-

tions autres que les conditions suivantes

pourrait provoquer un incendie ou un mau-

vais fonctionnement.

— Véhicules avec une batterie 12 volts et mise à

la masse du négatif.

— Haut-parleurs avec une puissance de sortie

de 50 W et une impédance de 4 W à8W.

! Pour éviter un court-circuit, une surchauffe

ou un dysfonctionnement, assurez-vous de

respecter les instructions suivantes.

— Déconnectez la borne négative de la batterie

avant l’installation.

— Fixez le câblage avec des serre-fils ou de la

bande adhésive. Pour protéger le câblage, en-

roulez dans du ruban adhésif les parties du

câblage en contact avec des pièces en métal.

— Placez les câbles à l’écart de toutes les par-

ties mobiles, telles que le levier de vitesse et

les rails des sièges.

— Placez les câbles à l’écart de tous les endroits

chauds, par exemple les sorties de chauf-

fage.

— Ne reliez pas le câble jaune à la batterie à tra-

vers le trou dans le compartiment moteur.

— Recouvrez tous les connecteurs de câbles qui

ne sont pas connectés avec du ruban adhésif

isolant.

— Ne raccourcissez pas les câbles.

— Ne coupez jamais l’isolation du câble d’ali-

mentation de cet appareil pour partager l’ali-

mentation avec d’autres appareils. La

capacité en courant du câble est limitée.

— Utilisez un fusible correspondant aux caracté-

ristiques spécifiées.

— Ne câblez jamais le câble négatif du haut-par-

leur directement à la masse.

— Ne réunissez jamais ensemble les câbles né-

gatifs de plusieurs haut-parleurs.

! Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le

câble bleu/blanc. Connectez ce câble à la té-

lécommande du système d’un amplificateur

de puissance externe ou à la borne de

commande du relais de l’antenne motorisée

du véhicule (max. 300 mA 12 V CC). Si le véhi-

cule est équipé d’une antenne intégrée à la

lunette arrière, connectez-le à la borne d’ali-

mentation de l’amplificateur d’antenne.

! Ne reliez jamais le câble bleu/blanc à la

borne d’alimentation d’un amplificateur de

puissance externe. De même, ne le reliez pas

à la borne d’alimentation de l’antenne moto-

risée. Dans le cas contraire, il peut en résul-

ter un déchargement de la batterie ou un

dysfonctionnement.

! Le câble noir est la masse. Les câbles de

terre de cet appareil et d’autres produits (par-

ticulièrement les produits avec des courants

élevés tels que l’amplificateur de puissance)

doivent être câblés séparément. Dans le cas

contraire, ils peuvent se détacher accidentel-

lement et provoquer un incendie ou un dys-

fonctionnement.

Connexions

Section

Connexions
